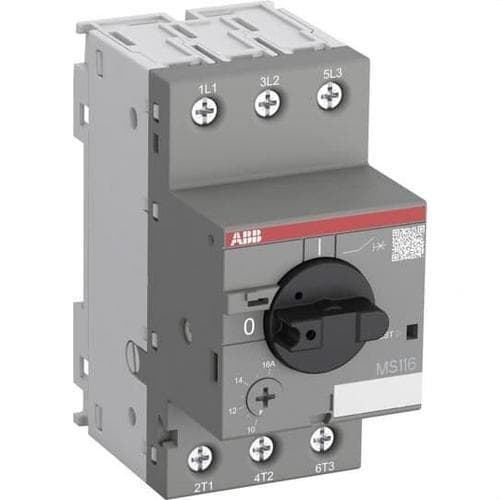

Motorbeskytter MS116-4.0 2.5-4A

ABB MS116-4.0 motorværnet, reference 1SAM250000R1008, er en manuel motorbeskyttelsesafbryder med termisk indstillingsområde fra 2,5 til 4 A. Den integrerer termisk beskyttelse mod overbelastning og elektromagnetisk beskyttelse mod kortslutninger samt følsomhed over for faseudfald, så motorer kan beskyttes og kobles med én enkelt kompakt enhed.

Med 3 poler, udkoblingsklasse 10A og en brydeevne i drift på op til 50 kA ved 400 V AC er MS116-4.0 velegnet til enfasede og trefasede applikationer. For trefasede motorer i AC-3-kategori angiver ABB en nominel effekt på op til 1,5 kW ved 400 V.

Indstillingsområde fra 2,5 til 4 A

Den termiske udløser i ABB MS116-4.0 kan justeres mellem 2,5 og 4 A for at tilpasse beskyttelsen til den installerede motors mærkestrøm.

Indstillingen skal foretages i henhold til motorens typeskilt og installationens karakteristika, så motorværnet reagerer på vedvarende overbelastning uden at hele enheden skal udskiftes, når motorer inden for dette område anvendes.

Termisk og elektromagnetisk beskyttelse

MS116 indeholder to primære beskyttelsessystemer:

• Termisk beskyttelse: reagerer på langvarige overbelastninger, som kan medføre for høj opvarmning af motoren.
• Elektromagnetisk beskyttelse: giver en hurtig reaktion ved høje kortslutningsstrømme.

Den momentane magnetiske udløsning for denne reference er indstillet til 50 A.

Beskyttelse mod faseudfald

ABB MS116 motorværnet er følsomt over for faseudfald. Denne egenskab er særligt vigtig i trefasede motorer, da manglende fase kan medføre strømu balance, momenttab og overophedning af motoren.

Udkoblingsklasse 10A

MS116-4.0 tilhører udkoblingsklasse 10A i henhold til ABB's specifikationer. Denne klasse definerer beskyttelsens tidsmæssige opførsel ved overbelastning og er særligt velegnet til motorer med normale starttider.

Brydeevne på 50 kA ved 400 V

ABB angiver for denne reference en nominel brydeevne i drift, Ics, på 50 kA ved 400 V AC. Den ultimative brydeevne, Icu, når 75 kA ved samme spænding.

Værdierne varierer afhængigt af driftsspændingen:

• 230 V AC: Ics 50 kA / Icu 75 kA.
• 400 V AC: Ics 50 kA / Icu 75 kA.
• 440 V AC: Ics 6 kA / Icu 18 kA.
• 500 V AC: Ics 6 kA / Icu 15 kA.
• 690 V AC: Ics 2 kA / Icu 3 kA.

Op til 1,5 kW ved 400 V i AC-3

Til applikationer med trefasede motorer i anvendelseskategori AC-3 og forsyning på 400 V angiver ABB en driftsnominel effekt på op til 1,5 kW for MS116-4.0.

Det endelige valg skal foretages ud fra den mærkestrøm, som motorproducenten angiver, da dette er den primære reference for korrekt indstilling af den termiske beskyttelse.

3 poler til trefasede motorer og enfasede applikationer

MS116-4.0 har 3 hovedpoler. Den er især beregnet til beskyttelse af trefasede motorer, men ABB anviser også brug af MS116-serien i enfasede applikationer i henhold til det korrekte tilslutningsskema.

Integreret afbryderfunktion

Ud over at beskytte motoren har enheden en afbryderfunktion. Drejehåndtaget gør det muligt manuelt at til- og frakoble kredsløbet og giver en tydelig ON- og OFF-indikation.

Denne funktion gør det muligt at anvende motorværnet som manuel betjenings- og isoleringsenhed inden for de grænser og betingelser, som ABB har fastlagt.

Friudløsningsmekanisme

MS116 har en friudløsningsmekanisme. Det betyder, at enheden kan åbne sine kontakter, når beskyttelsen aktiveres, selv om håndtaget manuelt står i tilkoblet position.

Denne egenskab forhindrer, at betjening af håndtaget kan hindre den automatiske aktivering af de interne beskyttelser.

Temperaturkompensation

Den termiske beskyttelse har kompensation for variationer i omgivelsestemperaturen. ABB angiver for MS116-serien et kompenseret driftsområde mellem -25 og +55 °C.

Denne egenskab hjælper med at opretholde en stabil funktion af den termiske udløser ved normale temperaturvariationer i eltavlen.

Kompakt format på 45 mm

ABB MS116-4.0 har en bredde på kun 45 mm, hvilket gør installationen lettere i automations- og styretavler, hvor pladsen er begrænset.

De omtrentlige mål er 45 mm i bredden, 85,6 mm i højden og 90 mm i dybden, med en nettovægt på cirka 265 g.

Montering på DIN-skinne

Motorværnet er designet til montering på standard DIN-skinne, hvilket gør det nemt at integrere sammen med kontaktorer, relæer, hjælpedispositiver og andre beskyttelses- og koblingselementer.

Tilslutning af hovedkredsløbet sker via skrueterminaler.

Stort udvalg af ABB-tilbehør

MS116-serien understøtter mange tilbehørsdele, som gør det muligt at udvide motorværnets funktioner efter installationens behov. Blandt de tilgængelige muligheder findes:

• Hjælpekontakter.
• Signalkontakter.
• Underspændingsudløsere.
• Udløsningsspoler.
• 3-fasede kam- og fordelingsskinner.
• Forsyningsblokke.
• Tilbehør til låsning mod uautoriseret betjening.

Dette tilbehør sælges separat og skal vælges i henhold til tavlens konkrete opbygning.

IP20-beskyttelsesgrad

Motorværnet har IP20-beskyttelsesgrad i kapslingen. Det er beregnet til installation i egnede tavler eller elektriske kapslinger, som giver den nødvendige ekstra beskyttelse mod berøring og miljøpåvirkninger.

Anvendelser for ABB MS116-4.0

• Beskyttelse af trefasede motorer.
• El-pumper.
• Ventilatorer og udsugningsanlæg.
• Kompressorer, der er kompatible.
• Industrielle maskiner.
• Klimaanlæg.
• Transportbånd.
• Automations- og styretavler.
• Udstyr med motorer på op til 1,5 kW ved 400 V inden for det angivne strømområde.

Tekniske specifikationer for ABB MS116-4.0

• Mærke: ABB.
• Reference: 1SAM250000R1008.
• Model: MS116-4.0.
• Type: motorværn / manuel motorbeskyttelsesafbryder.
• Antal poler: 3.
• Maks. mærkestrøm Ie: 4 A.
• Termisk indstillingsområde: 2,5-4 A.
• Udkoblingsklasse: 10A.
• Termisk overbelastningsbeskyttelse: ja.
• Elektromagnetisk kortslutningsbeskyttelse: ja.
• Følsomhed over for faseudfald: ja.
• Indstilling af momentant magnetisk udløsning Ii: 50 A.
• Ics ved 230 V AC: 50 kA.
• Ics ved 400 V AC: 50 kA.
• Ics ved 440 V AC: 6 kA.
• Ics ved 500 V AC: 6 kA.
• Ics ved 690 V AC: 2 kA.
• Icu ved 230 V AC: 75 kA.
• Icu ved 400 V AC: 75 kA.
• Icu ved 440 V AC: 18 kA.
• Icu ved 500 V AC: 15 kA.
• Icu ved 690 V AC: 3 kA.
• Nominel driftsspænding Ue: op til 690 V AC.
• Nominel isolationsspænding Ui: 690 V.
• Frekvens: 50/60 Hz.
• Nominel effekt AC-3 ved 400 V: 1,5 kW.
• Afbryderfunktion: ja.
• Betjening: drejehåndtag ON/OFF.
• Friudløsningsmekanisme: ja.
• Temperaturkompensation: ja.
• Driftstemperaturområde: -25 til +55 °C.
• Tilslutningstype: skrueterminaler.
• Montering: DIN-skinne.
• Beskyttelsesgrad: IP20.
• Bredde: 45 mm.
• Højde: ca. 85,6 mm.
• Dybde: ca. 90 mm.
• Nettovægt: ca. 0,265 kg.
• EAN: 4013614320316.

Komplet og kompakt beskyttelse til motorer

ABB MS116-4.0 kombinerer beskyttelse mod overbelastning, kortslutning og faseudfald med til- og frakoblings- samt afbryderfunktion i en enhed på kun 45 mm i bredden. Dets justering fra 2,5 til 4 A gør det muligt at tilpasse beskyttelsen til forskellige motorer inden for dette strømområde.

Udkoblingsklasse 10A, 50 kA brydeevne i drift ved 400 V og muligheden for at kombinere den med ABB-tilbehør gør 1SAM250000R1008 til en særligt velegnet løsning til eltavler i maskiner, pumper, ventilation og industriel automation.

Vigtigt: den termiske indstilling skal konfigureres i henhold til motorens faktiske mærkestrøm. Hjælpekontakter, udløsere og andet tilbehør er ikke en del af standard motorværnet og skal købes separat, når det er nødvendigt.
