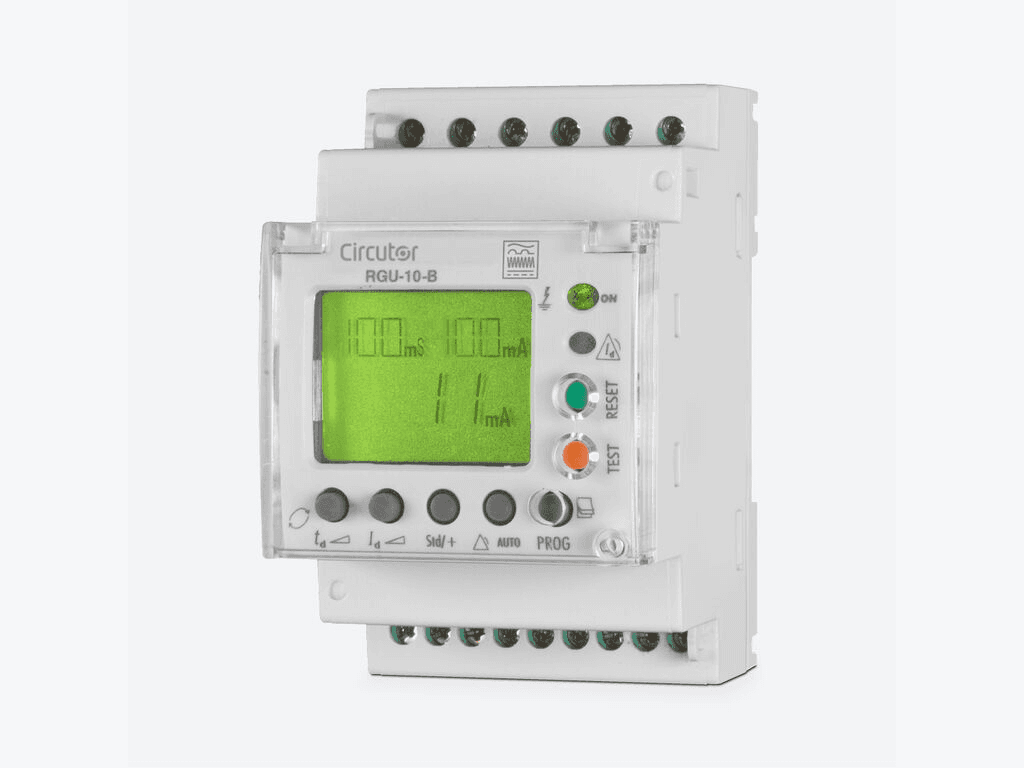

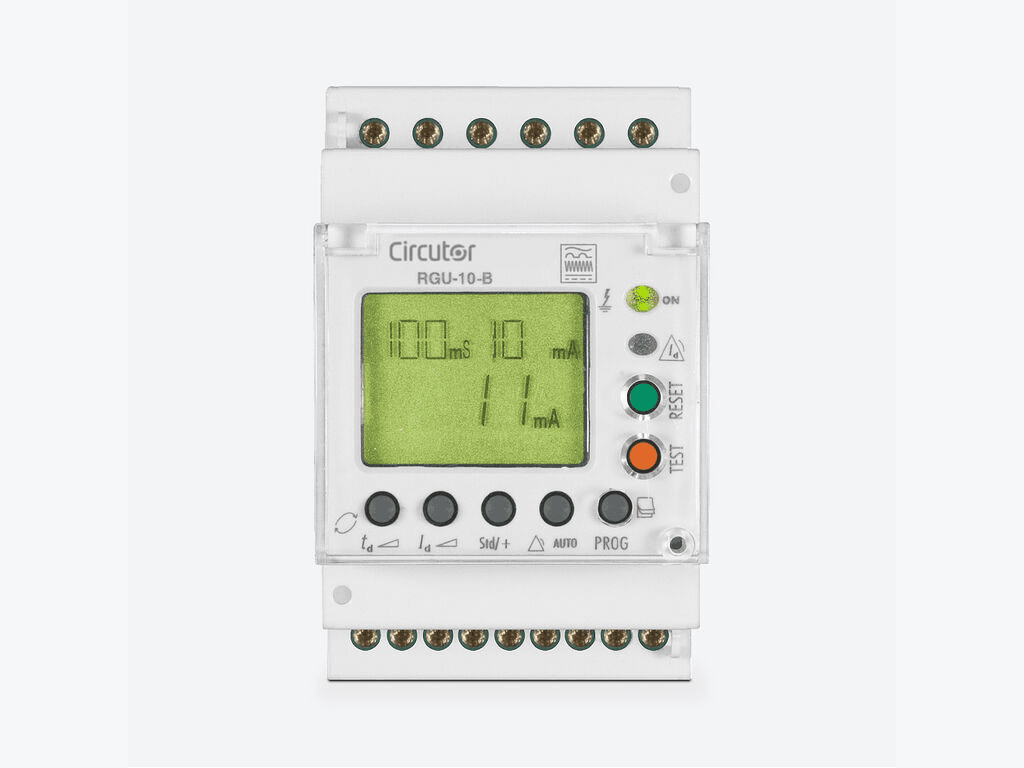

Differentialrelæ type B Circutor RGU-10B

Relæet differentiel type B Circutor RGU-10B, reference P11951, er en avanceret enhed til beskyttelse og overvågning af differensstrømstyrke. Dette relæ er designet til anvendelser i elektriske systemer, der kræver detektion af vekselstrøms-, jævnstrøms- eller blandede differensstrømme, hvilket gør det til et uundværligt værktøj for at sikre sikkerhed og pålidelighed i komplekse elektriske installationer. Det er ideelt til at beskytte udstyr og følsomme systemer som frekvensomformere, UPS (Uafbrydelige Strømsystemer), solcelleanlæg og motorstyringssystemer.

Avanceret differentiel beskyttelse type B:
Relæet RGU-10B er designet i henhold til kravene i standarden IEC 60755 for type B relæer, hvilket betyder, at det er i stand til at detektere lækstrømme i vekselstrøms- (AC), jævnstrøms- (DC) eller endda blandede systemer med komponenter fra begge. Denne evne gør det særligt nyttigt i applikationer, hvor lækstrømme kan have forskellige egenskaber, som i systemer med frekvensomformere eller solcelleanlæg, hvor residualstrømmene ikke nødvendigvis er udelukkende vekselstrømme.

Kompatibilitet med beskyttelsestraforer WGC-TB:
Relæet RGU-10B tilsluttes via en differenstransformator i serien WGC-TB, hvilket gør det muligt for det præcist at måle lækstrøm i enfasede eller trefasede installationer. Denne funktion sikrer, at enheden nemt kan tilpasses forskellige netværkskonfigurationer, hvilket muliggør brug i en bred vifte af elektriske applikationer. Relæet er i stand til at måle differensstrømme med en justerbar følsomhed fra 0,1 A til 3 A, hvilket giver fleksibilitet til at tilpasse beskyttelsesniveauet til de specifikke krav i installationen.

Visualisering og kontrol via LCD-skærm:
Relæet RGU-10B har en baggrundsbelyst LCD-skærm, der giver en klar visning af driftsparametre og status for det differentielle beskyttelsessystem. Skærmen viser nøgleinformation, såsom den øjeblikkelige lækstrøm, udløsningsværdien for beskyttelsen og alarmtilstande. I tilfælde af udløsning skifter skærmen til rød, hvilket giver en øjeblikkelig visuel indikation af, at der er opstået en lækagetilstand, der kræver opmærksomhed.

Desuden er enheden udstyret med to LED'er, der angiver systemets status, og kan nemt konfigureres via kontrolpanelet, hvilket gør det muligt at justere parametre som udløsningsfølsomhed og forsinkelsestid.

Programmerbare relæudgange og foralarm:
Relæet RGU-10B har to programmerbare relæudgange, en hovedudgang og en foralarm, hvilket gør det muligt for brugerne at programmere relæet til at handle, før en endelig udløsning sker, og derved give en tidlig advarsel om potentielle problemer i installationen. Foralarmfunktionen er særligt nyttig til forebyggende vedligeholdelse, undgår uventede fejl og sikrer kontinuitet i el-forsyningen.

Relæets hovedudgang kan bruges til at styre en kontaktor eller aktivere et automatisk udløsningssystem for en afbryder, hvilket giver komplet beskyttelse af installationen. Desuden har relæet en indgang til fjernbetjening, hvilket letter fjernudløsning og -reset, og forbedrer kontrol- og automatiseringsmulighederne i kritiske installationer.

Alsidige anvendelser:
Relæet RGU-10B er ideelt til uafbrydelige strømsystemer (UPS), frekvensomformere, solcelleanlæg og motorstyring, hvor lækstrømme kan være komplekse og varierende. Takket være dets evne til at detektere lækager i jævnstrøm (DC) og vekselstrøm (AC), er dette differentielrelæ perfekt til installationer, der opererer i elektriske miljøer med forskellige energikilder, som dem der kombinerer solenergi og konventionelle el-netværk.

Fremhævede tekniske egenskaber:

• Forsyningsspænding: 230 V AC ± 20%, med et forbrug på 6 VA, velegnet til standardinstallationer.
• Udløsningsfølsomhed (IΔn): Justerbar mellem 0,1 A og 3 A, hvilket muliggør præcis tilpasning til beskyttelseskravene for hver installation.
• Forsinkelsestid (tΔ): Justerbar mellem 0,1 og 10 sekunder, tilbyder hurtig eller selektiv beskyttelse afhængigt af installationens behov.
• Relæudgangskapacitet: Relæudgange understøtter op til 250 V AC og 10 A, med en belastningskapacitet på 2500 VA, hvilket sikrer, at relæet kan styre en bred vifte af beskyttelses- og afbrydningsenheder.

Nem installation og holdbarhed:
Relæet RGU-10B er designet til nem montering på DIN-skinne, med en kompakt størrelse på 52,5 x 85 x 67,9 mm, hvilket letter integrationen i eksisterende el-tavler. Dets robuste konstruktion inkluderer en IP20-beskyttelsesgrad på terminalerne og IP41 på fronten, hvilket sikrer dets holdbarhed i kontrollerede miljøer.

Standarder og sikkerhed:
Dette relæ opfylder de internationale standarder IEC 60947-2 (M), IEC 62020 og IEC 60755, hvilket sikrer, at det lever op til de højeste sikkerheds- og pålidelighedsstandarder inden for differentiel beskyttelse. Dets design sikrer sikker drift op til en højde på 2000 meter, hvilket gør det egnet til en bred vifte af industrielle og kommercielle anvendelser.

Relæet differentiel type B Circutor RGU-10B er en avanceret løsning til differentiel beskyttelse i komplekse elektriske systemer. Dets evne til at detektere lækstrømme i AC- og DC-systemer, sammen med dets foralarm- og programmerbare udgangsfunktioner, gør det til et ideelt valg for kritiske installationer, der kræver pålidelig og tilpasningsdygtig beskyttelse.
