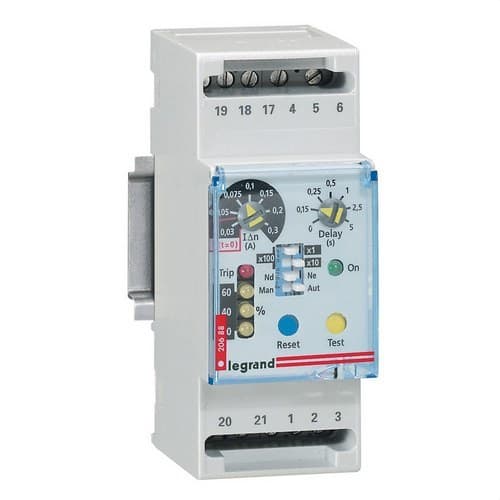

Diferentialrelæ 2 MODULER

Den differentialrelæ Legrand 026088 er en justerbar modulær enhed, der er designet til at registrere jordfejlstrømme og udløse frakobling af en kompatibel automatsikring eller effektafbryder. Sammen med en toroidtransformer og en udløsningsspole med strømudløsning eller minimumsspænding gør den det muligt at tilføje differentialbeskyttelse til installationer udstyret med Legrand DPX³ eller DPX³-I-afbrydere.

Den har justerbar differentialfølsomhed, justerbar udløsningsforsinkelse, signalering via flere LED’er og en hjælpekontakt. Den forsynes med 230/240 volt vekselstrøm, fungerer ved 50 eller 60 hertz og optager kun 2 moduler på DIN-skinne.

Justerbart differentialrelæ til Legrand DPX³-afbrydere

Referencen 026088 er udviklet til løbende at overvåge mulige jordfejlstrømme i elektriske installationer. Relæet modtager signalet fra en ekstern toroidtransformer, der er installeret omkring kredsløbets ledere, og sammenligner den registrerede reststrøm med den valgte følsomhedsværdi.

Når lækstrømmen når den konfigurerede tærskel, og de fastsatte tidsbetingelser er opfyldt, sender relæet en udløsningskommando til spolen, der er tilknyttet afbryderen, hvilket får kredsløbet til at åbne.

Differentialbeskyttelse via relæ og toroidtransformer

Legrand 026088 er ikke en selvstændig fejlstrømsafbryder. For at udføre beskyttelsesfunktionen skal den arbejde sammen med en kompatibel toroid og en udløsningsspole med strømudløsning eller minimumsspænding, som er installeret i automatsikringen eller den relevante afbryder.

Denne opbygning gør det muligt at tilføje differentialbeskyttelse til effektafbrydere og tilpasse udløsningsparametrene til installationens specifikke behov.

Justerbar differentialfølsomhed

En af relæets største fordele er muligheden for at justere udløsningsstrømmen for differentialbeskyttelsen. Det tilgængelige område afhænger af den tilknyttede toroidtransformer.

Med de kompatible toroidtransformere med mindre diameter angiver Legrand følsomhedsværdier fra 0,03 ampere til 30 ampere, med forskellige mellemtrin for regulering.

Blandt de tilgængelige værdier findes 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 og 30 ampere, afhængigt af den anvendte toroid.

Justerbar udløsningsforsinkelse op til 5 sekunder

Legrand 026088 gør det også muligt at konfigurere aktiveringsforsinkelsen. De valgbare tider er:

• 0 sekunder.
• 0,15 sekunder.
• 0,25 sekunder.
• 0,5 sekunder.
• 1 sekund.
• 2,5 sekunder.
• 5 sekunder.

Denne regulering gør det muligt at tilpasse beskyttelsens respons og letter koordineringen mellem forskellige niveauer i en elektrisk installation, når konstruktionen kræver forskellige udløsningstider.

Differentialrelæ type A

Legrand angiver denne reference som et differentialrelæ type A. Denne type beskyttelse er beregnet til at registrere sinusformede vekselstrømsdifferentialstrømme og pulserende jævnstrømme inden for de betingelser, der gælder for denne klasse.

Valget af følsomhed, tidsforsinkelse og toroid skal foretages i overensstemmelse med kredsløbets egenskaber og de beskyttelseskrav, der er fastlagt for installationen.

LED-indikatorer til overvågning af lækstrøm

Relæets front har flere LED-indikatorer, som gør det lettere visuelt at overvåge beskyttelsens status.

• 1 grøn LED: angiver, at relæet har forsyningsspænding.
• 3 gule LED’er: angiver niveauer for isolationsfejlstrøm svarende til 20, 40 og 60 procent af den konfigurerede tærskel.
• 1 fast rød LED: angiver, at den indstillede fejlstrømsværdi er nået eller overskredet.
• 1 blinkende rød LED: angiver en afbrydelse eller manglende kontinuitet i forbindelsen mellem toroidtransformeren og relæet.

Denne signalering gør det muligt hurtigt at kontrollere udviklingen i lækstrømmen og letter identifikationen af bestemte forbindelsesfejl.

Trinvis kontrol af isolationsniveau

De tre gule indikatorer gør det muligt at visualisere fejlstrømsniveauet trinvis i forhold til den valgte tærskel. Niveauerne på 20, 40 og 60 procent giver forudgående information, før den strøm, der er konfigureret til relæets udløsning, nås.

Denne indikation kan være særligt nyttig under vedligeholdelse og fejlfinding i installationer, da den gør det muligt at observere stigninger i reststrømmen, før udløsning sker.

Indbygget hjælpekontakt

Legrand 026088 har en hjælpekontakt, som kan anvendes i installationens styre- eller signaleringssystem.

Integrationen af denne kontakt gør det lettere at overvåge relæets status i eltavler og kompatible styringssystemer.

Forseglbar frontdæksel

Enheden har et klapbart og forseglbart frontdæksel. Dette dæksel beskytter justeringselementerne og begrænser utilsigtede eller uautoriserede ændringer af de konfigurerede parametre.

Denne egenskab er især nyttig i professionelle installationer, hvor det er vigtigt at bevare de indstillede følsomheds- og tidsparametre efter idriftsættelsen.

Kompatibel med Legrand toroidtransformere

Relæet skal anvendes sammen med de kompatible Legrand-toroider, der er specificeret til reference 026088. Den gældende producentdokumentation omfatter forskellige diametre, så de kan tilpasses forskellige kabeltværsnit og installationsstørrelser.

Den valgte toroids diameter påvirker det minimale tilgængelige område for differentialfølsomhed, og den skal derfor vælges sammen med relæet i henhold til kredsløbets elektriske og fysiske egenskaber.

Modulær montering på DIN-skinne

Relæet er designet til at blive installeret direkte på DIN-skinne i eltavler. Det optager en bredde svarende til 2 moduler, hvilket gør det nemt at integrere sammen med andre styrings- og beskyttelsesenheder.

Det modulære format gør det muligt at samle detekterings- og justeringsfunktionerne i tavlen, mens toroidtransformeren installeres omkring de ledere, der skal overvåges.

Forsyning ved 230/240 volt

Legrand 026088 fungerer med en forsyningsspænding på 230/240 volt vekselstrøm og en frekvens på 50 eller 60 hertz.

Den grønne LED på fronten gør det muligt visuelt at kontrollere, at relæet er korrekt forsynet og klar til differentialovervågning.

Anvendelse med DPX³- og DPX³-I-afbrydere

Legrand angiver denne reference til at give differentialbeskyttelse, når den kombineres med DPX³-automatsikringer udstyret med udløsningsspole eller med kompatible DPX³-I-afbrydere.

Når relæet registrerer en fejlstrøm, der overstiger det valgte niveau, sender det den tilsvarende kommando til den tilknyttede spole for at få afbryderen til at åbne.

Tekniske egenskaber for Legrand 026088

• Mærke: Legrand.
• Reference: 026088.
• EAN: 3245060260880.
• Produkttype: justerbart modulært differentialrelæ.
• Type af differentialbeskyttelse: type A.
• Anvendelse: differentialbeskyttelse til kompatible DPX³- og DPX³-I-afbrydere.
• Funktion: detektion via ekstern toroidtransformer.
• Differentialfølsomhed: justerbar afhængigt af den tilknyttede toroid.
• Minimumsfølsomhed: 0,03 ampere med kompatible toroider.
• Maksimumsfølsomhed: 30 ampere.
• Justerbar tidsforsinkelse: 0; 0,15; 0,25; 0,5; 1; 2,5 og 5 sekunder.
• Forsyningsspænding: 230/240 volt vekselstrøm.
• Frekvens: 50 eller 60 hertz.
• Forsyningsindikator: grøn LED.
• Lækstrømsindikatorer: 3 gule LED’er ved 20, 40 og 60 procent.
• Fejlindikator: rød LED.
• Registrering af afbrydelse mellem toroid og relæ: ja, via blinkende rød LED.
• Hjælpekontakt: inkluderet.
• Frontdæksel: klapbart og forseglbart.
• Montering: DIN-skinne.
• Antal moduler: 2.
• Kræver toroidtransformer: ja.
• Kræver kompatibel udløsningsspole: ja.

Justerbar differentialbeskyttelse til effektfordelingstavler

Differentialrelæet Legrand 026088 gør det muligt at tilføje justerbar differentialbeskyttelse til installationer med kompatible effektafbrydere og tilbyder regulering af både følsomhed og aktiveringstid.

Dets 2-modulsformat, LED-indikatorer, hjælpekontakt, forseglbare dæksel og kompatibilitet med forskellige toroidtransformere gør det nemt at integrere i eltavler, hvor det er nødvendigt at overvåge lækstrømme og tilpasse udløsningen til installationens konkrete egenskaber.
