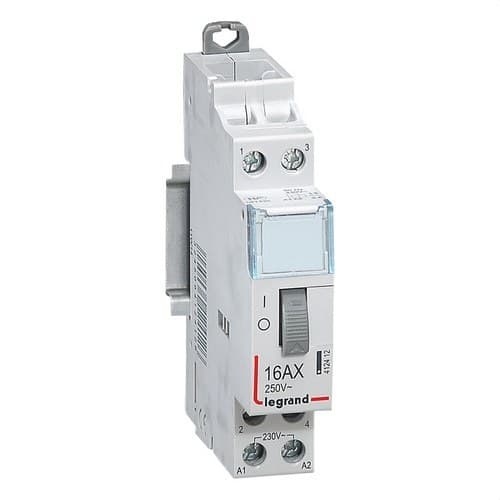

Telerruptor 16A 2NA BOB. 230V

Le Legrand CX³ 412412 impulserelæ er en modulær enhed designet til styring af elektriske kredsløb via impulser. Den har en mærkestrøm på 16 ampere, en bipolær konfiguration med 2 normalt åbne kontakter og en styrespole på 230 volt vekselstrøm.

Dens funktion gør det muligt at ændre kontakternes tilstand, hver gang den modtager en elektrisk impuls, hvilket gør den særligt praktisk til at styre det samme kredsløb fra flere trykknapper. Det er en almindelig løsning til centraliseret styring af belysningskredsløb i boliger, erhvervsbygninger og andre elektriske installationer.

Legrand CX³ bipolær impulserelæ på 16 ampere

Referencen 412412 tilhører Legrands modulære CX³-serie. Dens konfiguration omfatter 2 normalt åbne kontakter, så to kontakter kan manøvreres samtidigt via spolens aktivering.

Kontakternes mærkestrøm er 16 ampere, og den nominelle spænding for effektkredsløbet når op til 250 volt vekselstrøm, hvilket gør den velegnet til almindelige styrings- og automatiseringsapplikationer i elektriske installationer.

Styring via elektriske impulser

I modsætning til en konventionel kontaktor, som kræver, at spolen forbliver spændingssat for at opretholde en bestemt tilstand, bruger et impulserelæ styreimpulser til mekanisk at ændre kontakternes position.

Hver impuls, der modtages af spolen, ændrer enhedens tilstand. Dette gør det muligt at styre et kredsløb med flere trykknapper tilsluttet det samme system og undgå behovet for at installere omskiftere og krydskoblinger i installationer med mange betjeningspunkter.

Styrespole på 230 volt

Legrand 412412 er udstyret med en spole til vekselstrøm med en nominel styrespænding på 230 volt. Ifølge producentens tekniske data understøtter den et styrespændingsområde mellem 210 og 250 volt.

Den tilladte driftsfrekvens ligger mellem 50 og 60 hertz, hvilket letter integrationen i konventionelle elektriske installationer forsynet med 230 volt.

2 normalt åbne kontakter

Dette impulserelæ har 2 normalt åbne kontakter, også betegnet som 2 NA eller 2 NO. Det har ingen normalt lukkede kontakter eller omskiftekontakter.

Når den relevante styreimpuls gives, ændrer mekanismen kontakternes position og fastholder mekanisk den nye tilstand, indtil en ny impuls modtages.

Ideel til belysningskredsløb styret fra flere steder

En af de mest almindelige anvendelser af impulserelæer er styring af belysning fra flere trykknapper. I stedet for at bruge kombinationer af omskiftere og krydskoblinger sender trykknapperne impulser til impulserelæet, som er installeret i eltavlen.

Dette system er særligt nyttigt i gange, trapper, fællesarealer, store rum, erhvervsinstallationer og andre områder, hvor der er behov for flere betjeningspunkter til det samme kredsløb.

Modulær montering på DIN-skinne

Legrand CX³ 412412 er designet til installation på DIN-skinne i eltavler. Det optager kun 1 modul, hvilket gør det muligt at udnytte pladsen effektivt sammen med automatsikringer, fejlstrømsafbrydere og andre modulære enheder.

Dets bredde er 17,8 millimeter, med en højde på 95 millimeter og en samlet dybde på cirka 70,2 millimeter. Den angivne installationsdybde fra Legrand er 44 millimeter.

Centraliseret styring med mekanisk funktion

Legrand klassificerer denne enhed som en mekanisme til centraliseret styring. Den mekaniske fastholdelse bevarer kontakternes tilstand efter hver impuls, så kredsløbet kan styres uden at styresignalet behøver at være permanent aktivt.

Denne egenskab gør impulserelæet til en særligt velegnet løsning til installationer, hvor man ønsker at centralisere den elektriske styring fra forskellige steder via trykknapper.

Kompatibel med tilbehør i serien

Standard CX³-impulserelæer er udviklet til at kunne kombineres med visse kompatible Legrand-auxiliærer og tilbehør, hvilket udvider styringsmulighederne eller tilpasser systemet til installationens specifikke behov.

Valg af eventuelt tilbehør skal altid ske efter forudgående kontrol af kompatibiliteten med referencen 412412 og det planlagte eldiagram.

Tekniske egenskaber for Legrand 412412

• Mærke: Legrand.
• Serie: CX³.
• Reference: 412412.
• EAN: 3245064124126.
• Produkttype: modulært impulserelæ.
• Funktion: centraliseret styring via impulser.
• Drift: mekanisk.
• Antal poler: 2.
• Antal normalt åbne kontakter: 2.
• Antal normalt lukkede kontakter: 0.
• Antal omskiftekontakter: 0.
• Mærkestrøm: 16 ampere.
• Spænding for effektkredsløb: op til 250 volt vekselstrøm.
• Nominel spolespænding: 230 volt vekselstrøm.
• Styrespændingsområde: mellem 210 og 250 volt.
• Styrefrekvens: mellem 50 og 60 hertz.
• Montering: DIN-skinne.
• Antal moduler: 1.
• Bredde: 17,8 millimeter.
• Højde: 95 millimeter.
• Dybde: 70,2 millimeter.
• Installationsdybde: 44 millimeter.
• Gældende standard: EN 60669-2-2.

Kompakt løsning til styring af et kredsløb fra flere trykknapper

Legrand CX³ 412412 impulserelæ kombinerer en koblingskapacitet på 16 ampere, to normalt åbne kontakter og en 230 volt spole i et kompakt format på kun 1 modul.

Dets impulsstyrede funktion forenkler især designet af installationer, hvor et kredsløb skal kunne aktiveres fra mange steder. Takket være montering på DIN-skinne og integrationen i Legrand CX³ modulserien er det en praktisk løsning til styring af belysning og andre kompatible kredsløb fra eltavlen.
