Kontaktor 40A 4NO 230V

Legrand CX³ 412553-kontaktor er en modulær enhed beregnet til styring af elektriske belastninger med høj effekt. Den har 4 poler med 4 normalt åbne kontakter, en mærkestrøm på 40 ampere og en styrespole på 230 volt vekselstrøm.

Designet til montering i eltavler på DIN-skinne gør den det muligt at styre belastninger som varmesystemer, belysningskredse og pumper via et styresignal. Dens modulopbyggede format og manuelle frontbetjening gør både integration i tavlen og kontrol- samt vedligeholdelsesarbejde lettere.

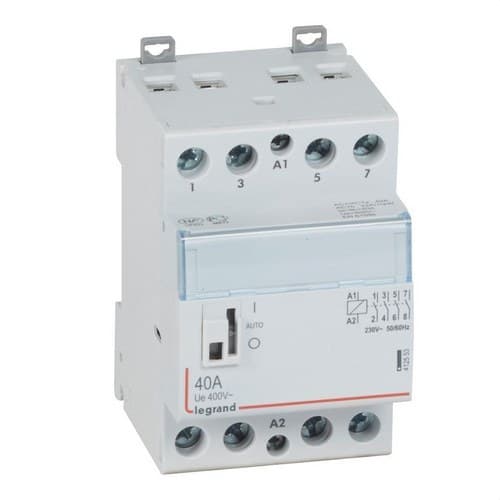

Legrand CX³ kontaktor på 40 ampere med 4 normalt åbne kontakter

Referencen 412553 tilhører Legrands modulære kontaktorserie CX³. Den har 4 normalt åbne effektkontakter, så kontakterne forbliver åbne, når spolen ikke er aktiveret, og lukker, når kontaktoren modtager det relevante styresignal.

Denne konfiguration muliggør samtidig kobling af flere ledere med én enkelt elektrisk kommando, hvilket letter automatisering og fjernstyring af forskellige typer belastninger.

Styrespole på 230 volt

Kontaktoren er udstyret med en 230 volt vekselstrøms excitationsspole. Ifølge Legrands datablad ligger det tilladte excitationsspændingsområde mellem 195 og 253 volt.

Når spolen får spænding, ændrer den interne mekanisme effektkontakternes tilstand. Når styresignalet ophører, vender kontakterne tilbage til deres tilsvarende driftsposition.

Mærkestrøm på 40 ampere

Legrand 412553 kan håndtere en driftsstrøm på 40 ampere i kategori AC-7a eller AC-1, kategorier der er forbundet med primært ohmske eller let induktive belastninger.

Til anvendelser i kategorierne AC-7b eller AC-3 angiver Legrand en driftsstrøm på 22 ampere. Valget af kontaktor skal altid ske ud fra belastningstype og anvendelseskategori, ikke kun den maksimale mærkestrøm.

Anvendelser i varme, belysning og pumper

Legrand angiver denne kontaktor til styring af belastninger med højt forbrug, herunder elektriske varmesystemer, belysningsinstallationer og pumper.

Kontaktoren adskiller styrekredsen fra effektkredsen, så et elektrisk signal med lavere forbrug kan styre til- og frakobling af hovedbelastningen.

Denne egenskab er særligt nyttig i automatiserede installationer, eltavler, energistyringssystemer og kredse, der kræver hyppige koblinger eller styring fra eksterne enheder.

4 poler til kredse op til 400 volt

Enheden har 4 poler og er designet til en nominel driftsspænding på 400 volt vekselstrøm. Denne konfiguration gør den velegnet til installationer, hvor der er behov for fælles kobling af flere ledere.

De 4 hovedkontakter er normalt åbne. Modellen har ingen normalt lukkede hovedkontakter.

Manuel frontbetjening til test og vedligeholdelse

Kontaktoren har en manuel betjening tilgængelig fra fronten efter fjernelse af det relevante dæksel. Denne mekanisme gør det muligt at udføre test- og vedligeholdelsesfunktioner direkte på enheden.

Betjeningen giver mulighed for at vælge permanente positioner for tilkobling eller frakobling uden automatisk tilbagevenden, hvilket letter visse kontroller under installation, fejlfinding eller vedligeholdelse.

Modulformat på 3 moduler

Legrand CX³ 412553 er designet til montering på DIN-skinne i eltavler og optager en bredde svarende til 3 moduler.

Den har to fastgørelsessystemer til skinnen, ét i den øverste del og ét i den nederste, udviklet for at lette montering og afmontering af enheden.

Den tillader også indsættelse af en kamfordeler af gaffeltype fra toppen, hvilket forenkler visse forsyningskonfigurationer i tavlen.

Etiketholder til identifikation af kredsen

Fronten har en etiketholder, som gør det muligt visuelt at identificere den kreds eller belastning, som kontaktoren styrer. Denne funktion er særligt praktisk i eltavler med mange styre- og beskyttelsesenheder.

En tydelig identifikation letter idriftsættelse, inspektion, vedligeholdelse og fejlfinding.

Kompatibel med Legrand-tilbehør

Kontaktoren kan udstyres med kompatibelt Legrand-tilbehør. Producenten angiver udtrykkeligt muligheden for at kombinere den med tilbehør med reference 412431, hvilket gør det muligt at udvide signalerings- eller styrefunktionerne efter projektets behov.

Kapacitet til forskellige typer belysning

Ud over generelle effektanvendelser angiver Legrand specifikke værdier for forskellige belysningsbelastninger. Den maksimale belastning for glødelamper er 5.000 watt.

For lysstofrør er den angivne maksimale kapacitet 3.100 voltampere, stigende til 3.400 voltampere i duo-kredse og 1.400 voltampere i visse installationer med parallelkompensering.

Disse værdier skal vurderes sammen med de konkrete armaturers og kredsens egenskaber, som skal styres.

Mål og installation

Kontaktoren har en bredde på 68 millimeter, en højde på 94 millimeter og en dybde på 53,4 millimeter. Den angivne installationsdybde fra Legrand er 44 millimeter.

Dens modulopbyggede format gør det muligt at integrere den sammen med automatsikringer, fejlstrømsafbrydere, urkontakter, impulskontakter og andre beskyttelses- og automationsenheder i eltavlen.

Beskyttelse og norm

Legrand 412553 har en IP2X-beskyttelsesgrad og er fremstillet i overensstemmelse med standarden IEC/EN 61095, som er specifik for elektromekaniske kontaktorer til husholdnings- og lignende anvendelser.

Tekniske egenskaber for Legrand 412553

• Mærke: Legrand.
• Serie: CX³.
• Reference: 412553.
• EAN: 3245064125536.
• Produkttype: modulær effektkontaktor.
• Antal poler: 4.
• Normalt åbne kontakter: 4.
• Normalt lukkede kontakter: ingen.
• Driftsstrøm AC-7a eller AC-1: 40 ampere.
• Driftsstrøm AC-7b eller AC-3: 22 ampere.
• Nominel driftsspænding: 400 volt vekselstrøm.
• Nominel spolespænding: 230 volt vekselstrøm.
• Excitationsspændingsområde: mellem 195 og 253 volt.
• Montering: DIN-skinne.
• Bredde: 3 moduler.
• Fysisk bredde: 68 millimeter.
• Højde: 94 millimeter.
• Dybde: 53,4 millimeter.
• Installationsdybde: 44 millimeter.
• Beskyttelsesgrad: IP2X.
• Manuel frontbetjening: ja.
• Etiketholder: ja.
• Mulighed for tilbehør: ja.
• Kompatibelt tilbehør angivet af Legrand: reference 412431.
• Maksimal belastning for glødelamper: 5.000 watt.
• Maksimal belastning for lysstofrør: 3.100 voltampere.
• Standard: IEC/EN 61095.

Modulær kontaktor til automatisering af belastninger med høj effekt

Legrand CX³ 412553 kombinerer 4 normalt åbne kontakter, en kapacitet på op til 40 ampere og en styrespole på 230 volt, hvilket giver en kompakt løsning til elektrisk styring af varme, belysning, pumper og andre kompatible belastninger.

Dens montering på DIN-skinne, 3-moduls format, manuelle frontbetjening, etiketholder og mulighed for at tilføje tilbehør gør den let at integrere i bolig-, erhvervs- og andre eltavler, der kræver pålidelig og centraliseret kobling af effektkredse.
