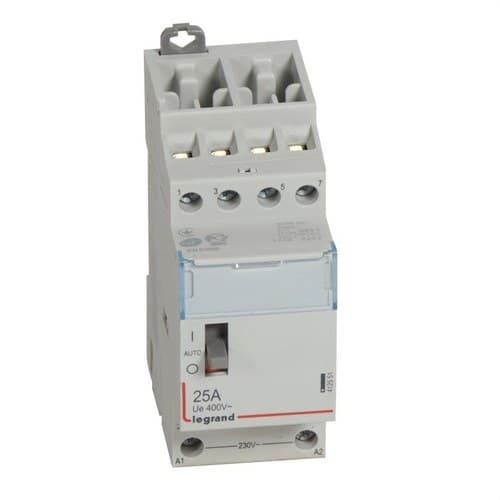

Kontaktor 25A 4NO 230V

Le Legrand CX³ 412551-kontaktor er en modulær enhed designet til fjernstyring af elektriske belastninger. Den har 4 poler med 4 normalt åbne kontakter, en mærkestrøm på 25 ampere, en effektkreds på 400 volt vekselstrøm og en styrespole på 230 volt vekselstrøm.

Dens firepolede konfiguration gør det muligt at koble flere ledere samtidigt med ét enkelt styresignal. Den er særligt velegnet til styring af belysningskredse, varmesystemer, pumper og andre kompatible belastninger, og den monteres på DIN-skinne og optager kun 2 moduler.

Legrand CX³ firepolet kontaktor på 25 ampere

Referencen 412551 tilhører Legrands CX³-serie af modulære kontaktorer. Den har 4 normalt åbne effektkontakter, som forbliver åbne, når spolen ikke er aktiveret, og lukker, når den modtager den relevante styrespænding.

Denne funktion gør det muligt at adskille styrekredsen elektrisk fra effektkredsen, så et styresignal kan til- eller frakoble belastninger med højere forbrug, uden at hele effektstrømmen behøver at løbe direkte gennem den enhed, der giver kommandoen.

Styrespole på 230 volt

Legrand 412551 er udstyret med en aktiveringsspole på 230 volt vekselstrøm. Det angivne styrespændingsområde fra producenten ligger mellem 195 og 253 volt.

Når spolen energiseres, aktiverer den elektromagnetiske mekanisme de 4 normalt åbne kontakter og gør det muligt at forsyne de tilsluttede belastninger. Når styresignalet forsvinder, vender kontaktoren tilbage til sin tilsvarende driftsposition.

Den nominelle frekvens for styre- og effektkredse er 50 eller 60 hertz.

4 normalt åbne kontakter

Denne kontaktor har 4 poler og 4 normalt åbne kontakter, uden normalt lukkede hovedkontakter.

Dens konfiguration gør det muligt at koble op til fire ledere samtidigt, hvilket gør den særligt nyttig i trefasede kredsløb og andre anvendelser, hvor der kræves samtidig frakobling af flere poler.

25 ampere afhængigt af belastningen

Den strøm, en kontaktor kan styre, afhænger af belastningstypen og dens anvendelseskategori. For referencen 412551 angiver Legrand en driftsstrøm på 25 ampere i kategorierne AC-7a eller AC-1.

Disse kategorier er primært forbundet med resistive eller let induktive belastninger, såsom visse varmesystemer og andre effektanvendelser.

For belastninger i kategorierne AC-7b eller AC-3 er den angivne driftsstrøm fra Legrand 10 ampere. Derfor bør valg af kontaktor ske under hensyntagen til både kredsløbets strøm og den type belastning, der skal styres.

Effektkreds på 400 volt

Kontaktoren er designet til en nominel driftsspænding på 400 volt vekselstrøm. Denne egenskab, sammen med dens 4 poler, gør den velegnet til brug i eltavler, hvor der er behov for at styre kompatible firepolede kredsløb.

Effektkredsens spænding må ikke forveksles med spolens spænding: hovedkredsen arbejder ved 400 volt, mens styrespolen fungerer ved 230 volt.

Til belysning, opvarmning og pumper

Legrand angiver denne reference til styring af belastninger med højt energiforbrug, såsom varmesystemer, belysningsinstallationer og pumper.

Den kan integreres med afbrydere, tidsure, termostater, styresystemer og andre enheder, der kan levere det korrekte signal til 230-volts spolen.

Denne konfiguration gør det muligt at automatisere tænding og slukning af udstyr fra eltavlen uden at skulle betjene effektkredsen direkte.

Kapacitet til forskellige belysningsbelastninger

Ud over mærkestrømmen angiver Legrand specifikke værdier for forskellige belysningsteknologier.

• Maksimal belastning for glødelamper: 3.000 watt.
• Maksimal belastning for lysstofrør: 2.100 voltampere.
• Maksimal belastning for lysstofrør i duo-kreds: 2.200 voltampere.
• Maksimal belastning for parallelkompenserede lysstofrør: 1.000 voltampere.

Disse værdier skal altid kombineres med armaturernes konkrete egenskaber, deres startstrømme og kredsløbets forhold.

Manuel frontbetjening

Kontaktoren har en manuel betjening på fronten, som gør det muligt at påvirke enheden direkte under kontrol-, test- eller vedligeholdelsesarbejde.

Mekanismen gør det muligt at indstille permanente positioner for tilkobling eller frakobling uden automatisk tilbagevenden, hvilket letter diagnose og indgreb i installationen.

Kompakt format på 2 moduler

Legrand CX³ 412551 er designet til montering på DIN-skinne og optager kun 2 moduler, hvilket gør den nem at integrere i eltavler med begrænset plads.

Dens omtrentlige mål er:

• Bredde: 35,6 millimeter.
• Højde: 94,9 millimeter.
• Dybde: 72,6 millimeter.
• Installationsdybde: 44 millimeter.

Montering på DIN-skinne

Kontaktoren er udstyret med fastgørelsessystemer, der gør det nemt at montere den på DIN-skinne inde i eltavlen.

Serien tillader desuden gennemføring og montering af gaffeltype samleskinner i den øverste del, hvilket letter visse forsyningskonfigurationer sammen med andre modulære enheder.

Etiketholder til identifikation af kredsløbet

Fronten har en etiketholder, som gør det muligt tydeligt at identificere kontaktorens funktion eller den belastning, den styrer.

Denne egenskab letter inspektion og vedligeholdelse i tavler med mange kredsløb, så den relevante enhed hurtigt kan lokaliseres.

Kompatibel med Legrand-tilbehør

Referencen 412551 kan suppleres med kompatibelt Legrand-tilbehør. Producenten angiver specifikt muligheden for at tilføje hjælpekontakten med reference 412430.

Disse tilbehør udvider mulighederne for signalering eller styring, når installationens design kræver det.

IP2X-beskyttelse

Kontaktoren har en IP2X-beskyttelsesgrad. Når den er korrekt installeret i eltavlen, giver dens design beskyttelse mod adgang til farlige dele i overensstemmelse med de betingelser, der er defineret for denne beskyttelsesgrad.

I overensstemmelse med IEC/EN 61095

Legrand CX³ 412551 er fremstillet i overensstemmelse med standarden IEC/EN 61095, som gælder for elektromekaniske kontaktorer beregnet til husholdningsbrug og lignende anvendelser.

Dens teknologi svarer til en monostabil elektromagnetisk kontaktor, der er udviklet til at styre belastninger eksternt via et elektrisk signal.

Tekniske egenskaber for Legrand 412551

• Mærke: Legrand.
• Serie: CX³.
• Reference: 412551.
• EAN: 3245064125512.
• Produkttype: modulær effektkontaktor.
• Teknologi: monostabil elektromagnetisk kontaktor.
• Antal poler: 4.
• Normalt åbne kontakter: 4.
• Normalt lukkede kontakter: ingen.
• Driftsstrøm AC-7a eller AC-1: 25 ampere.
• Driftsstrøm AC-7b eller AC-3: 10 ampere.
• Nominel spænding for effektkredsen: 400 volt vekselstrøm.
• Nominel spænding for spolen: 230 volt vekselstrøm.
• Styrespændingsområde: mellem 195 og 253 volt.
• Frekvens: 50 eller 60 hertz.
• Maksimal belastning for glødelamper: 3.000 watt.
• Maksimal belastning for lysstofrør: 2.100 voltampere.
• Maksimal belastning for lysstofrør i duo-kreds: 2.200 voltampere.
• Maksimal belastning for parallelkompenserede lysstofrør: 1.000 voltampere.
• Manuel frontbetjening: ja.
• Montering: DIN-skinne.
• Antal moduler: 2.
• Bredde: 35,6 millimeter.
• Højde: 94,9 millimeter.
• Dybde: 72,6 millimeter.
• Installationsdybde: 44 millimeter.
• Beskyttelsesgrad: IP2X.
• Etiketholder: ja.
• Kompatibel med tilbehør: ja.
• Angivet tilbehør fra Legrand: reference 412430.
• Standard: IEC/EN 61095.

Firepolet kontaktor til automatisering af belastninger fra eltavlen

Legrand CX³ 412551 kombinerer 4 normalt åbne kontakter, en strøm på op til 25 ampere, en styrespole på 230 volt og en effektkreds på 400 volt i et kompakt format på kun 2 moduler.

Dens firepolede konfiguration, manuelle frontbetjening, montering på DIN-skinne og kompatibilitet med tilbehør gør det muligt at integrere den i automatiseringssystemer til belysning, opvarmning, pumper og andre kompatible belastninger, altid valgt i henhold til den relevante anvendelseskategori.
