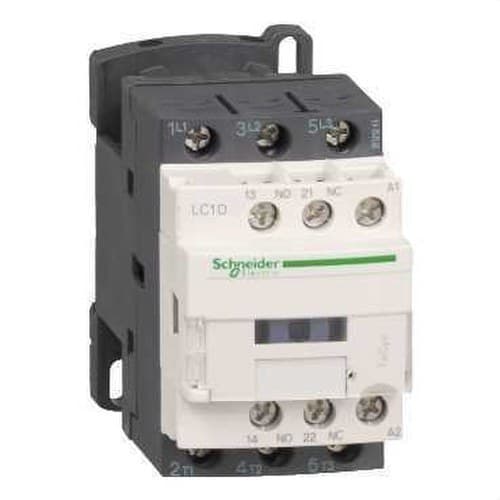

Kontaktor 12A 1 NO/1 NC 48V 50-60HZ

Schneider Electric TeSys Deca-kontaktor LC1D12E7 er en effektkontaktor med 3 poler og 3 normalt åbne hovedkontakter, designet til styring af motorer og ohmske belastninger i professionelle elinstallationer. Den har en mærkedriftstrøm på 12 A i AC-3 og AC-3e-kategorier op til 440 V, hvilket gør det muligt at styre motorer på op til 5,5 kW ved 380-400 V, og den er udstyret med en 48 V AC styrespole ved 50/60 Hz.

Ud over de tre hovedkontakter har den som standard 2 hjælpekontakter, 1 normalt åben og 1 normalt lukket, hvilket gør den nem at integrere i signal-, selvholdelses- og automationskredsløb. Det kompakte format på 45 mm bredde, skrueklemmerne og muligheden for montering både på DIN-skinne og plade gør LC1D12E7 til en alsidig løsning til motorstyringstavler, maskiner og HVAC-udstyr.

TeSys Deca-kontaktor til motorstyring

LC1D12E7 tilhører TeSys Deca-serien fra Schneider Electric, udviklet til styring og kobling af elektriske belastninger. Den er særligt velegnet til drift af trefasede motorer via et separat signal, der tilføres den elektromagnetiske spole.

Når spolen får styrespændingen på 48 V AC, skifter de tre normalt åbne hovedkontakter tilstand og forsyner belastningen. Når styrespændingen fjernes, bringer mekanismen kontakterne tilbage til hvileposition og afbryder effektkredsløbet.

12 A i AC-3 og AC-3e-kategorier

Schneider Electric angiver en mærkedriftstrøm på 12 A op til 440 V for AC-3- og AC-3e-kategorierne, som primært er beregnet til motorstyring.

AC-3-kategorien omfatter almindelige start- og stopapplikationer for kortslutningsrotormotorer, mens AC-3e opfylder de krav, der er defineret for moderne motorstyringsapplikationer inden for fabrikantens angivne betingelser.

Motor op til 5,5 kW ved 400 V

I AC-3-kategorien varierer den tilladte motoreffekt afhængigt af forsyningsspændingen:

• 220-230 V: op til 3 kW.
• 380-400 V: op til 5,5 kW.
• 415-440 V: op til 5,5 kW.
• 500 V: op til 7,5 kW.
• 660-690 V: op til 7,5 kW.

Til et almindeligt trefaset 400 V-net er denne kontaktor derfor egnet til at koble motorer på op til 5,5 kW i AC-3, forudsat at motorens mærkestrøm og de øvrige driftsforhold er kompatible med enheden.

Op til 25 A til ohmske belastninger i AC-1

Ud over motorstyring kan Schneider Electric LC1D12E7 også anvendes til ikke-induktive eller let induktive belastninger. I AC-1-kategorien kan den håndtere en mærkedriftstrøm på op til 25 A ved 440 V og ved en omgivelsestemperatur på op til 60 °C.

Denne egenskab udvider anvendelsesområdet til elektrisk opvarmning, varmelegemer og andre belastninger, der er kompatible med AC-1.

48 V AC 50/60 Hz styrespole

Betegnelsen E7 identificerer i denne reference en 48 V AC styrespole, kompatibel med 50 og 60 Hz net.

Brugen af en lavere styrespænding end den sædvanlige effektspænding gør det muligt at integrere kontaktoren i automatiksystemer styret af relæer, PLC'er, termostater, trykafbrydere og andre kompatible styreenheder.

3 normalt åbne hovedkontakter

Hovedkredsløbet har en 3P (3 NO)-konfiguration. De tre effektpoler er normalt åbne, når spolen er uden spænding, og lukker samtidigt, når kontaktoren får koblingssignal.

Denne konfiguration er særligt velegnet til kobling af trefasede belastninger, da alle tre faser kan åbnes og lukkes med én enkelt enhed.

Integrerede hjælpekontakter 1 NO + 1 NC

Ud over hovedkontakterne har LC1D12E7 som standard to hjælpekontakter: 1 NO + 1 NC.

Disse kontakter kan bruges til forskellige funktioner i styrekredsløbet:

• Elektrisk selvholdelse af kontaktoren.
• Statussignalering.
• Tilbagemelding til en PLC eller controller.
• Interlock med andre kontaktorer.
• Styring af signallamper og hjælpeenheder.

Den fabriksintegrerede løsning gør det muligt at udføre mange automationsfunktioner uden straks at skulle tilføje en ekstern hjælpekontaktblok.

Anvendelser i motorer, maskiner og klimaanlæg

Schneider Electric har udviklet TeSys Deca-serien til brug i industrielle og HVAC-applikationer. LC1D12E7 kan, inden for sine elektriske grænser, anvendes i udstyr som:

• Trefasede elmotorer.
• Pumper og hydraulikenheder.
• Ventilatorer og udsugningsanlæg.
• Klimaanlæg og ventilationsudstyr.
• Kompressorer, der er kompatible med deres anvendelseskategori.
• Industrimaskiner.
• Transportanlæg.
• Varmelegemer og elektrisk opvarmning.
• Automatikskabe.
• Styrings- og koblingssystemer.

Anvendelseskategorier AC-1, AC-3, AC-3e og AC-4

Schneider Electrics dokumentation angiver for denne reference anvendelseskategorierne AC-1, AC-3, AC-3e og AC-4.

For AC-4-applikationer, som er kendetegnet ved mere krævende koblinger på motorer, angiver Schneider Electric en referenceeffekt på 3,7 kW ved 400 V. I denne type applikationer er det særligt vigtigt at kontrollere udvælgelsestabellerne og den forventede koblingsfrekvens.

Effektkreds op til 690 V AC

Kontaktorens hovedkreds understøtter en mærkedriftsspænding på op til 690 V AC, med frekvenser fra 25 til 400 Hz inden for de betingelser, som Schneider Electric har defineret.

Den er også beregnet til visse DC-applikationer med en hovedkredsspænding på op til 300 V DC, forudsat at fabrikantens angivne brugs- og tilslutningsbetingelser overholdes.

Kompakt design på kun 45 mm bredde

Schneider Electric LC1D12E7 samler effekt- og hjælpekontaktfunktioner i et kompakt hus, der gør den let at integrere i eltavler med begrænset plads.

• Bredde: 45 mm.
• Højde: 77 mm.
• Dybde: 86 mm.
• Nettovægt: ca. 0,325 kg.

Den 45 mm brede konstruktion gør det muligt at installere flere kontaktorer og beskyttelsesenheder på et begrænset pladsbehov i skabet.

Montering på DIN-skinne eller plade

LC1D12E7 kan monteres på DIN-skinne eller direkte på plade, hvilket giver fleksibilitet for tavledesigneren og installatøren.

Montering på skinne gør installationen særligt nem sammen med motorværn, termorelæer og andre modulære komponenter, der anvendes i motorstartere.

Skrueklemmer

Denne reference anvender skrueklemmer til de elektriske forbindelser. Dette system giver en robust lederforbindelse og gør installation, vedligeholdelse og kontrol af tilspænding lettere.

Schneider Electric har designet serien, så der er frontadgang til både effektforbindelser, spole og hjælpekontakter, hvilket forenkler kabelføringen inde i tavlen.

Høj elektrisk holdbarhed

Schneider Electric angiver for LC1D12E7 en elektrisk holdbarhed på op til 2 millioner cyklusser ved 12 A, 440 V og AC-3-kategori.

Denne koblingskapacitet gør den velegnet til professionelle applikationer, hvor kontaktoren skal udføre et stort antal til- og frakoblinger i sin levetid, altid inden for de specificerede elektriske og miljømæssige forhold.

Frontbeskyttelse IP20

Enhedens front har en beskyttelsesgrad IP20 i henhold til IEC 60529.

Da det er en komponent til montering i tavle, skal den installeres i et kabinet, der giver den nødvendige beskyttelsesgrad for miljøet og begrænser adgang til spændingsførende dele.

Tekniske egenskaber for Schneider Electric LC1D12E7

• Mærke: Schneider Electric.
• Reference: LC1D12E7.
• Serie: TeSys Deca.
• Kort navn: LC1D.
• Produkttype: effektkontaktor.
• Anvendelse: motorstyring og ohmske belastninger.
• Antal poler: 3P.
• Hovedkontakter: 3 NO.
• Integrerede hjælpekontakter: 1 NO + 1 NC.
• Mærkedriftstrøm AC-3: 12 A op til 440 V.
• Mærkedriftstrøm AC-3e: 12 A op til 440 V.
• Mærkedriftstrøm AC-1: 25 A op til 440 V ved 60 °C.
• Motoreffekt ved 220-230 V AC-3: 3 kW.
• Motoreffekt ved 380-400 V AC-3: 5,5 kW.
• Motoreffekt ved 415-440 V AC-3: 5,5 kW.
• Motoreffekt ved 500 V AC-3: 7,5 kW.
• Motoreffekt ved 660-690 V AC-3: 7,5 kW.
• Motoreffekt ved 400 V AC-4: 3,7 kW.
• Spolespænding: 48 V AC.
• Spolefrekvens: 50/60 Hz.
• Maks. driftsspænding i AC: 690 V.
• Maks. driftsspænding i DC: 300 V.
• Anvendelseskategorier: AC-1, AC-3, AC-3e og AC-4.
• Klemmetype: skrue.
• Montering: DIN-skinne eller plade.
• Frontbeskyttelse: IP20.
• Bredde: 45 mm.
• Højde: 77 mm.
• Dybde: 86 mm.
• Nettovægt: ca. 0,325 kg.
• Elektrisk holdbarhed: op til 2 millioner cyklusser ved 12 A AC-3 og 440 V.
• Vigtigste standarder: IEC/EN 60947-4-1 og IEC/EN 60947-5-1.

En kompakt løsning til motorstyringstavler

Schneider Electric TeSys Deca LC1D12E7 kombinerer en strømstyrke på 12 A i AC-3/AC-3e, kapacitet til motorer på 5,5 kW ved 400 V, tre normalt åbne hovedkontakter, integrerede hjælpekontakter 1 NO + 1 NC og en 48 V AC spole i en enhed på kun 45 mm bredde.

Muligheden for montering på DIN-skinne eller plade, skrueforbindelserne og kompatibiliteten med motorstyring og ohmske belastninger gør den let at integrere i industrielle tavler, maskiner og klimaanlæg.

Vigtigt: Kontaktoren udfører koblingsfunktioner og erstatter ikke beskyttelse mod overbelastning og kortslutning. I motorapplikationer skal den kombineres med motorværn, overbelastningsrelæ eller korrekt dimensionerede beskyttelsesenheder til installationens strøm og karakteristika.
