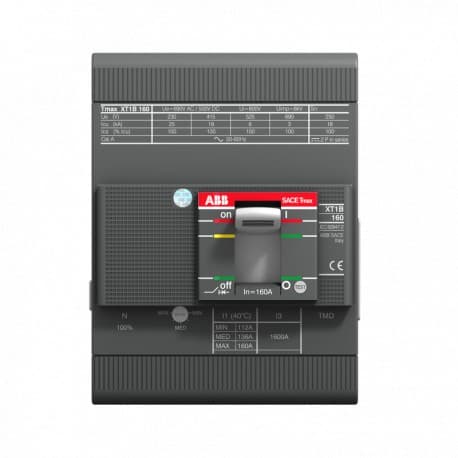

Automatisk afbryder i støbt kabinet ABB Tmax XT1C 160 TMD 160A 4P fast

ABB kompakt automatsikring Tmax XT1C 160 TMD, reference 1SDA067410R1, er en beskyttelsesenhed med 4 poler og 160 A, udviklet til beskyttelse og kobling af elektriske fordelingskredsløb. Den er udstyret med en termomagnetisk TMD-udløser med justerbar termisk beskyttelse mellem 112 og 160 A og fast magnetisk udløsning ved 1600 A, hvilket giver beskyttelse mod overbelastning og kortslutning.

Denne version tilhører familien ABB SACE Tmax XT og anvender XT1-rammen i fast udførelse med fronttilslutninger. Dens ultimative brydeevne Icu når 25 kA ved 380/415 V AC, mens den ved 220/230 V AC når op til 40 kA. Den fjerde pol har neutralbeskyttelse på 100 % af fase-strømmen, angivet af ABB som InN=100%.

ABB Tmax XT1C kompakt automatsikring

Tmax XT-serien er udviklet til distribution og beskyttelse af energi i eltavler til industrielle, tertiære og infrastrukturelle installationer. Modellen XT1C 160 kombinerer kompakte dimensioner med en mærkestrøm på 160 A og de beskyttelsesegenskaber, der kendetegner en kompakt automatsikring.

Den faste udførelse er særligt velegnet til installationer, hvor afbryderen forbliver permanent monteret i eltavlen. Frontterminalerne gør det nemt at tilslutte ledere eller samleskinner i henhold til ABB’s planlagte konfiguration.

4 poler med 100 % beskyttet neutral

ABB 1SDA067410R1 har fire poler og er konfigureret med InN=100%. Det betyder, at neutralpolen er dimensioneret til samme mærkestrøm som fasepolerne.

Denne konfiguration er særligt velegnet til trefasede net med neutral, hvor der kræves samtidig afbrydelse af alle fire ledere og en neutralbeskyttelse dimensioneret til 100 % af mærkestrømmen.

Termomagnetisk TMD-udløser

Afbryderen er udstyret med en TMD-udløserenhed, der er designet til at give beskyttelse mod to hovedtyper af elektriske fejl:

• Overbelastning: via en justerbar termisk udløsning.
• Kortslutning: via en øjeblikkelig fast magnetisk udløsning.

I denne reference kan den termiske beskyttelse justeres mellem 0,7 og 1 gange mærkestrømmen, dvs. mellem 112 og 160 A. Dermed kan afbryderen tilpasses mere præcist til de forhold, kredsløbet skal beskyttes under.

Den magnetiske tærskel er fastsat til 1600 A, svarende til 10 gange afbryderens mærkestrøm, hvilket sikrer hurtig udkobling ved høje kortslutningsstrømme.

Beskyttelse mod overbelastning

Den termiske del af TMD-relæet overvåger strømmen i kredsløbet. Når en strøm over den indstillede værdi opretholdes i en vis tid, udløser afbryderen for at afbryde installationen og beskytte ledere og udstyr mod de termiske virkninger af en overbelastning.

Justeringsområdet på 112 til 160 A gør det muligt at tilpasse indstillingen til installationens projekteringsforhold, altid i overensstemmelse med ledertværsnit, belastning og de beskyttelseskriterier, der er fastlagt i elprojektet.

Fast magnetisk udløsning ved 1600 A

Ved en kortslutning reagerer den magnetiske beskyttelse hurtigt, når den fastsatte tærskel nås. I ABB Tmax XT1C i denne reference er den magnetiske udløsning fastsat til 1600 A.

Denne funktion hjælper med at begrænse de termiske og elektrodynamiske virkninger af høje fejlstrømme og udgør sammen med den termiske udløsning grundlaget for afbryderens termomagnetiske beskyttelse.

Brydeevne op til 25 kA ved 415 V

ABB XT1C 160 har forskellige brydeevner afhængigt af installationens spænding. ABB angiver følgende værdier for den ultimative brydeevne Icu for denne version:

• 220/230 V AC: 40 kA.
• 380/415 V AC: 25 kA.
• 440 V AC: 25 kA.
• 500 V AC: 18 kA.
• 690 V AC: 4 kA.

Valget af afbryder skal ske ved at kontrollere, at brydeevnen er passende i forhold til den forventede kortslutningsstrøm på det konkrete sted i installationen.

Driftsspænding op til 690 V AC

Afbryderen er designet til at arbejde med en nominel driftsspænding på op til 690 V AC. ABB angiver desuden en mærkeisoleringsspænding Ui på 800 V og en impulsspændingsholdbarhed Uimp på 8 kV.

Disse egenskaber gør det muligt at anvende Tmax XT1C i en bred vifte af lavspændingsfordelingsnet, så længe de relevante brydeegenskaber for hver spænding overholdes.

Fast montage med frontterminaler

Betegnelsen F F for denne model angiver en fast udførelse med frontterminaler. Dette format er beregnet til permanent montering af afbryderen i eltavlen og gør det muligt at udføre tilslutninger fra enhedens front.

Den faste konfiguration giver en robust løsning til hovedtavler, undertavler, maskiner og fordelingssystemer, hvor der ikke er behov for en plug-in- eller udtrækkelig version.

Anvendelser for ABB Tmax XT1C 160

På grund af sine elektriske egenskaber og sin mærkestrøm på 160 A kan denne automatsikring anvendes i mange energifordelingsapplikationer, herunder:

• Hovedtavler til lavspænding.
• Undertavler til distribution.
• Industrielle installationer.
• Kommercielle og tertiære bygninger.
• Elektriske infrastrukturanlæg.
• Beskyttelse af linjer og fødere.
• Maskin- og proces-tavler.
• Trefasede installationer med neutralleder.

Tekniske egenskaber for ABB 1SDA067410R1

• Mærke: ABB.
• Reference: 1SDA067410R1.
• Familie: SACE Tmax XT.
• Model: XT1C 160 TMD 160-1600 4P F F InN=100%.
• Type: kompakt automatsikring.
• Rammestørrelse: XT1.
• Mærkestrøm In: 160 A.
• Antal poler: 4.
• Neutralbeskyttelse: 100 % af mærkestrømmen.
• Udløserenhed: termomagnetisk TMD.
• Termisk indstilling: 112-160 A.
• Relativ termisk indstilling: 0,7-1 x In.
• Magnetisk udløsning: fast ved 1600 A.
• Icu ved 220/230 V AC: 40 kA.
• Icu ved 380/415 V AC: 25 kA.
• Icu ved 440 V AC: 25 kA.
• Icu ved 500 V AC: 18 kA.
• Icu ved 690 V AC: 4 kA.
• Maks. nominel driftsspænding: 690 V AC.
• Mærkeisoleringsspænding Ui: 800 V.
• Impulsspændingsholdbarhed Uimp: 8 kV.
• Standard: IEC 60947-2.
• Installationsform: fast.
• Terminaltype: front.
• Omtrentlig højde: 130 mm.
• Omtrentlig bredde: 101,2 mm.
• Omtrentlig dybde: 70 mm.
• Omtrentlig vægt: 1,3 kg.

Kompakt design til fordelingsskabe

ABB Tmax XT1-rammen er udviklet til at samle høj beskyttelsesydelse i kompakte dimensioner. Den firepolede version har omtrentlige mål på 130 x 101,2 x 70 mm, hvilket gør den nem at integrere i tavler, hvor pladsudnyttelse er vigtig.

Tmax XT-familien har desuden et bredt udvalg af mekanisk og elektrisk tilbehør, som gør det muligt at tilpasse afbryderen til forskellige behov for signalering, betjening og overvågning.

Pålidelig beskyttelse til installationer op til 160 A

ABB Tmax XT1C 160 TMD 1SDA067410R1 automatsikring kombinerer beskyttelse mod overbelastning og kortslutning, fire poler med 100 % beskyttet neutral, en termisk indstilling mellem 112 og 160 A samt en brydeevne på 25 kA ved 380/415 V.

Den faste udførelse, fronttilslutningerne og den kompakte XT1-ramme gør den til en særligt velegnet løsning til fordelings-tavler, der kræver en 160 A kompakt automatsikring med justerbar termomagnetisk beskyttelse.

Vigtigt: Valg og indstilling af afbryderen skal ske under hensyntagen til projekteringsstrømmen, ledernes tværsnit og strømføringsevne, den forventede kortslutningsstrøm, koordineringen med de øvrige beskyttelser samt installationens generelle karakteristika.
