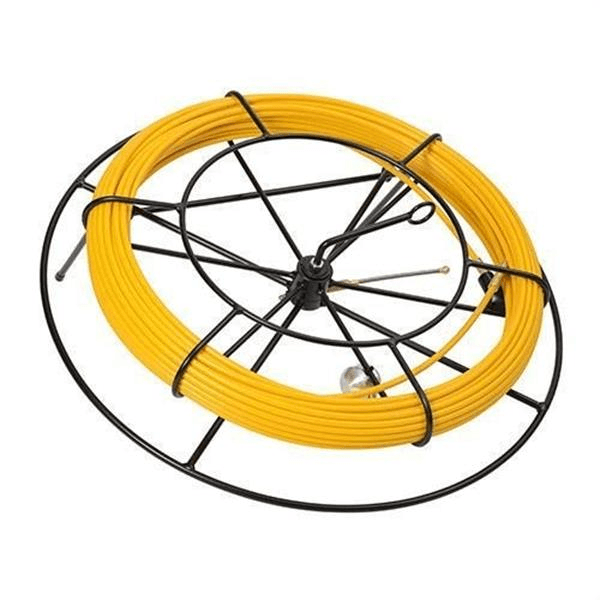

Selvforsynende gul fiberkabeltrækker 6mm VH600 - Rulle på 50 meter

Den Estiare VH600 selvenergiserende fiberglas kabeltrækker, reference 30617050, er en industriel kabeltrækker på 50 meters længde og 6 millimeters diameter, fremstillet med glasfiberstang beklædt med polypropylen. Den høje stivhed og skubbekraft gør den særligt velegnet til at føre og trække kabler i lange føringsveje, især i lige strækninger eller med få bøjninger.

Guiden leveres i en VH600-beholder, som gør transport, opbevaring og håndtering lettere under installationsarbejdet. Den har udskiftelige endestykker og et tilbehørssæt bestående af 30 millimeter aluminiumsrulle, 8 millimeter fleksibelt føringshoved og 8 millimeter messing-ophængsring, alle med M5-tilslutning.

Industriel kabeltrækker i glasfiber på 50 meter

Reference 30617050 er en del af Estiares sortiment af industrielle kabeltrækkere i mellem diameter, markedsført under mærket Anguila. Den er beregnet til kabeltræk i professionelle installationer, hvor der kræves længere føringsveje end ved almindelige husholdningsguider.

Producenten klassificerer de industrielle kabeltrækkere på 6 millimeter til brug i både indendørs og udendørs installationer, især i indkøbscentre, logistikcentre, industribygninger og andre installationer, hvor træklængderne kan være store.

Glasfiberstang beklædt med polypropylen

Guiden er konstrueret med en glasfiberstang beklædt med polypropylen. Denne kombination giver høj stivhed og skubbekraft, mens den ydre beklædning beskytter fiberen og fremmer bevægelsen inde i føringsrøret.

Estiare fremhæver glasfiber for dens store skubbekraft og lave friktion i lige strækninger. Da materialet ikke har hukommelseseffekt, har stangen tendens til at bevare en lige bane og overfører effektivt den kraft, der påføres fra indføringsenden.

Stor skubbekraft til lange strækninger

Glasfiber er det materiale i Estiares sortiment, der tilbyder en af de største skubbekapaciteter. Det er især nyttigt ved arbejde i lange føringsveje, hvor den samlede friktion kan gøre fremføringen vanskelig for mere fleksible materialer.

Den høje stivhed gør det muligt at overføre kraften langs hele den 50 meter lange guide og letter fremføringen i brede rør og overvejende lige strækninger.

Høj torsionsoverførsel

Ud over skubbekraft overfører glasfiberstangen effektivt torsionskraft langs kabeltrækkeren. Producenten angiver, at dette materiale ikke let drejer om sig selv, hvilket gør det muligt at overføre bevægelsen, der påføres i enden, under visse føringsmanøvrer.

Diameter på 6 millimeter

Guiden har en ydre diameter på 6 millimeter, svarende til Estiares industrielle sortiment i mellem diameter.

• Guide-diameter: 6 millimeter.
• Længde: 50 meter.
• Materiale: glasfiber.
• Belægning: polypropylen.
• Farve: gul.

Til føringsrør med mellem diameter

Estiare anbefaler sit industrielle sortiment af kabeltrækkere på 6 millimeter til føringsrør på cirka 40 til 140 millimeters diameter.

Det endelige valg bør træffes under hensyntagen til både rørets diameter og længde, antal bøjninger, indvendig fyldning og strækningens sværhedsgrad.

Omtrentlig bøjningsdiameter på 15 centimeter

Ifølge producentens tekniske oplysninger for glasfiberguider på 6 millimeter har dette materiale en bøjningsdiameter på cirka 15 centimeter.

Dets egenskaber er især rettet mod lige strækninger. Glasfiber er et stift materiale, og man bør undgå at udsætte det for for små bøjningsradier.

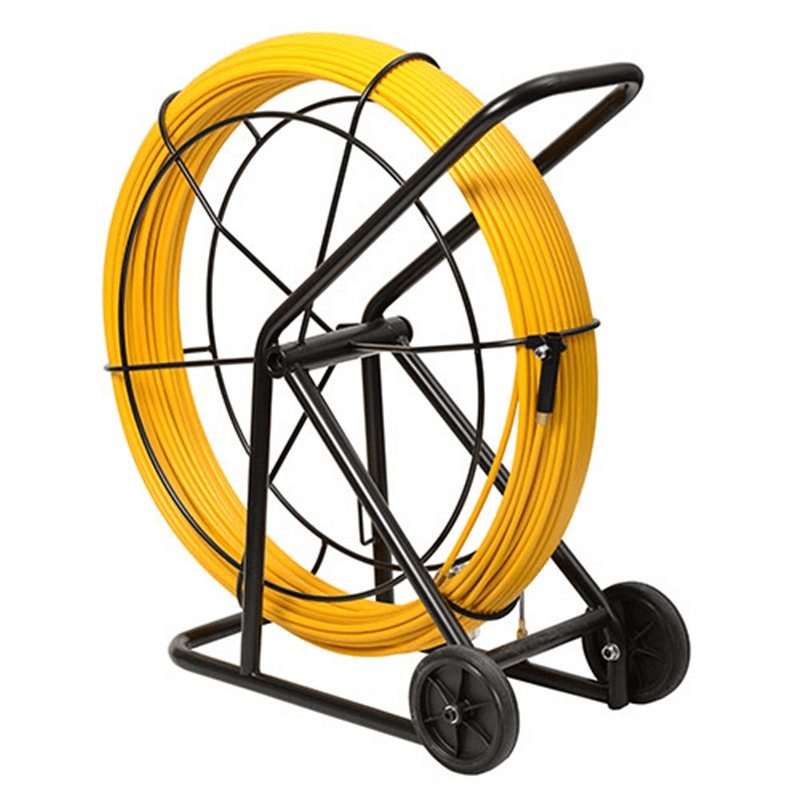

VH600-beholder medfølger

Reference 30617050 leveres med VH600-beholderen, designet til opbevaring og håndtering af guiden under installationsarbejdet.

Beholderen holder den 50 meter lange stang organiseret og gør både udrulning og tilbagerulning lettere, når trækket er afsluttet.

Denne løsning er særligt praktisk ved lange guider, da den hjælper med at kontrollere kabeltrækkeren under transport, opbevaring og brug.

Udskiftelige M5-endestykker

Guiden har udskiftelige endestykker, så forskellige tilbehørsdele kan monteres afhængigt af arbejdets fase.

Systemet anvender M5-tilslutning, kompatibel med de tilsvarende tilbehørsdele i Estiare/Anguila professionel serie.

Medfølgende tilbehør

Den officielle katalogisering angiver tilbehørssættet C + D + E til denne reference:

• 1 aluminiumsrulle på 30 millimeter, M5, reference 4.2001.000.
• 1 fleksibelt føringshoved på 8 millimeter, M5, reference 4.1002.000.
• 1 ophængsring i messing på 8 millimeter, M5, reference 4.3002.000.

Disse tilbehørsdele gør det muligt at konfigurere guiden både til lettere indføring i føringsrøret og til efterfølgende at fastgøre og trække kablerne.

Fleksibelt føringshoved på 8 millimeter

Det medfølgende fleksible føringshoved har en diameter på 8 millimeter og M5-tilslutning. Dets funktion er at lette guidens fremføring gennem føringsrøret og hjælpe med at passere retningsændringer inden for de tilladte grænser for stangen.

Aluminiumsrulle på 30 millimeter

Sættet indeholder en aluminiumsrulle på 30 millimeter med M5-tilslutning, designet som et hjælpemiddel til føring af guiden.

Ophængsring i messing

Til trækkefasen medfølger en ophængsring i messing på 8 millimeter med M5-tilslutning. Den gør det muligt at forbinde kabeltrækkerens ende til kablet eller trækelementet med det passende system.

Samlet vægt på 7,35 kilogram

Estiares officielle katalog angiver en vægt på 7,35 kilogram for versionen med 6 millimeter, 50 meter og VH600-beholder.

Denne vægt gælder for det samlede sæt med beholder og giver en nyttig reference til transport, opbevaring og håndtering på arbejdspladsen.

Særligt velegnet til lige strækninger

På grund af glasfiberens mekaniske egenskaber er denne guide særligt effektiv i lige strækninger og føringsveje, hvor der kræves høj skubbekraft.

Den lave hukommelseseffekt og stangens stivhed hjælper med at minimere den friktion, som kan opstå, når en mere fleksibel guide antager snoede former inde i røret.

Professionel brug i indendørs og udendørs installationer

Det industrielle sortiment på 6 millimeter er målrettet professionelt kabeltræk i installationer som:

• Industribygninger.
• Logistikcentre.
• Indkøbscentre.
• Store elektriske installationer.
• Indendørs og udendørs føringsrør.
• Telekommunikationsnet og kabelføring.
• Renoverings- og udvidelsesarbejder på installationer.

Forholdsregler ved brug

Glasfiber giver høj stivhed og skubbekraft, men er også et materiale, der skal håndteres korrekt. Estiare advarer om, at det kan tage skade, hvis der dannes løkker, knæk eller for store bøjninger.

Under indføring og tilbagerulning af guiden anbefales det at holde store bøjningsradier og undgå at tvinge stangen, hvis den møder en betydelig blokering.

Hvis kabeltrækkeren møder unormal modstand, bør årsagen lokaliseres, før man fortsætter med at skubbe, for at undgå at beskadige fiberen.

Fordele ved Estiare VH600 fiberglas kabeltrækker

• 50 meters længde til føringsveje med betydelig afstand.
• 6 millimeters diameter til industriel brug.
• Glasfiber beklædt med polypropylen.
• Høj skubbekraft i lige strækninger.
• Lav hukommelseseffekt.
• God torsionsoverførsel.
• Udskiftelige M5-endestykker.
• VH600-beholder medfølger.
• Tre medfølgende tilbehørsdele til føring og træk af kabler.
• Gul farve for hurtig identifikation.

Tekniske egenskaber for Estiare 30617050

• Mærke: Estiare / Anguila.
• Reference: 30617050.
• Type: industriel kabeltrækker.
• Stangmateriale: glasfiber.
• Belægning: polypropylen.
• Diameter: 6 millimeter.
• Længde: 50 meter.
• Farve: gul.
• Beholder: VH600.
• Endestykker: udskiftelige.
• Gevind til tilbehør: M5.
• Samlet vægt: 7,35 kilogram.
• Angivet bøjningsdiameter for 6 millimeter fiber: cirka 15 centimeter.
• Anbefalede føringsrør til serien: cirka 40 til 140 millimeter.
• Medfølgende tilbehør 1: aluminiumsrulle på 30 millimeter.
• Medfølgende tilbehør 2: fleksibelt føringshoved på 8 millimeter.
• Medfølgende tilbehør 3: ophængsring i messing på 8 millimeter.

Fiberglas kabeltrækker til lange og krævende træk

Estiare 30617050 VH600 på 50 meter er en løsning, der især henvender sig til fagfolk, som har brug for en stiv guide med høj skubbekapacitet til kabeltræk i lange føringsveje. Dens 6 millimeter glasfiberstang beklædt med polypropylen er optimeret til at reducere friktion i lige strækninger og effektivt overføre den kraft, der påføres fra guidens ende.

Leveringen med VH600-beholder, udskiftelige endestykker og tre M5-tilbehørsdele giver et komplet sæt til både indføring af guiden og efterfølgende træk af kablet, samtidig med at de 50 meter stang holdes organiseret og beskyttet under transport og dagligt arbejde.
