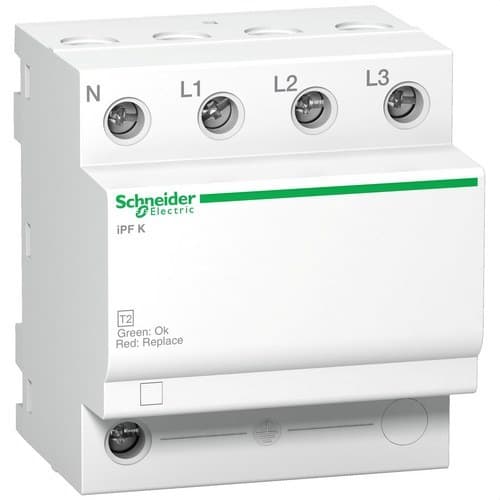

Transient overspændingsbeskytter type 2 Acti9 iPFK65 65KA 340V 3P+N

Schneider Electric Acti9 iPF K 65 A9L15586 overspændingsbeskytteren er en SPD-enhed Type 2 i konfiguration 3P+N, designet til at begrænse transiente overspændinger, som kan nå en elektrisk installation som følge af atmosfæriske fænomener eller koblinger i nettet. Den tilbyder en maksimal afledningsstrøm Imax på 65 kA, en nominel afledningsstrøm In på 20 kA og et beskyttelsesniveau Up under 1,5 kV. Den er beregnet til trefasede installationer på 230/400 V AC med jordingssystemerne TT og TN-S.

Referencen A9L15586 tilhører Schneider Electrics Acti9 iPF K-serie og kombinerer MOV + GDT-teknologier for at give beskyttelse mellem faser, nul og jord. Dens modulære DIN-skinne-design optager 4 moduler á 18 mm og er særligt velegnet til fordelingstavler, hvor der kræves høj afledningskapacitet mod transiente overspændinger.

Overspændingsbeskytter Type 2

Schneider Electric A9L15586 er klassificeret som SPD Type 2 i henhold til IEC 61643-11:2011. Denne type enhed er beregnet til at begrænse transiente overspændinger, der når en installation, og reducere restspændingen, før den kan påvirke tilsluttet udstyr.

Schneider Electric angiver den som en løsning til sekundær beskyttelse af belastninger, og den kan anvendes i kaskade med andre overspændingsbeskyttere installeret opstrøms, når installationens beskyttelsesdesign kræver det.

3P+N-konfiguration til trefasede installationer

Acti9 iPF K 65 A9L15586 har 3P+N-konfiguration, velegnet til trefasede installationer med nul.

• Konfiguration: 3P+N.
• Nominel driftsspænding Ue: 230/400 V AC ±10 %.
• Frekvens: 50/60 Hz.
• Jordingssystemer: TT og TN-S.

Kompatibiliteten med jordingssystemet skal altid kontrolleres, før en overspændingsbeskytter vælges, da det påvirker, hvordan beskyttelseselementerne forbindes mellem fase, nul og jord.

Imax på 65 kA

Værdien 65 kA i produktnavnet svarer til maksimal afledningsstrøm Imax med 8/20 µs bølgeform.

• Imax L-PE: 65 kA.
• Imax N-PE: 65 kA.
• Imax L-N: 65 kA.

Imax repræsenterer den maksimale impulsstrøm, som SPD'en kan aflede under de standardiserede testbetingelser for en Type 2-enhed.

Nominel afledningsstrøm In på 20 kA

Den nominelle afledningsstrøm In for A9L15586 er 20 kA med 8/20 µs bølgeform.

• In L-PE: 20 kA.
• In N-PE: 20 kA.
• In L-N: 20 kA.

Derfor skal de to parametre skelnes tydeligt:

• In = 20 kA: nominel afledningsstrøm.
• Imax = 65 kA: maksimal afledningsstrøm.

Uc på 340 V mellem fase og nul

Den maksimale kontinuerlige driftsspænding Uc afhænger af tilslutningsmåden:

• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.

Derfor refererer de 340 V, der er angivet i handelsnavnet, specifikt til den maksimalt tilladte kontinuerlige spænding mellem fase og nul.

Beskyttelsesniveau Up under 1,5 kV

Spændingsbeskyttelsesniveauet Up angivet af Schneider Electric er under 1,5 kV både i differentialtilstand og mellem nul og jord:

• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.

Denne parameter angiver den maksimale restspænding, der optræder i beskytteren under standardiserede afladningsforhold.

MOV + GDT-teknologi

A9L15586 kombinerer to beskyttelsesteknologier:

• MOV: metaloxid-varistorer.
• GDT: gasafladningsrør.

Denne arkitektur er tilpasset 3P+N-konfigurationen og de TT- og TN-S-net, som Schneider Electric angiver.

Kortslutningsstrøm Isccr på 25 kA

Enheden har en nominel kortslutningsstrøm Isccr på 25 kA inden for de koordinationsbetingelser, som producenten har fastlagt.

Denne værdi betyder ikke, at SPD'en erstatter en automatsikring eller en sikring. Overspændingsbeskytteren skal have en egnet backup-beskyttelse mod overstrømme.

Anbefalet backup-beskyttelse

Schneider Electric angiver følgende tilknyttede løsninger for denne reference:

• Automatsikring iK60N: 50 A, C-karakteristik, Icu 6 kA.
• gG-sikring: 80 A, Icu 25 kA.

Det endelige valg af backup-beskyttelse skal foretages ud fra den tilgængelige kortslutningsstrøm, installationens forhold og de koordinationsregler, som Schneider Electric angiver.

Responstid på højst 25 ns

Acti9 iPF K 65 har en responstid ≤25 ns, hvilket gør det muligt hurtigt at begrænse de transiente impulser, der opstår i installationen.

Den effektive beskyttelse af udstyret afhænger også af korrekt installation af SPD'en, jordforbindelsen og at forbindelseslederne holdes så korte og direkte som muligt.

Beskyttelse mod temporære overspændinger

Schneider Electric angiver desuden bestemte værdier for temporær overspænding Ut, som produktet kan tåle:

• 337 V L-N: i 5 sekunder.
• 442 V L-PE: i 5 sekunder.
• 1.200 V N-PE: i 200 ms.
• 1.453 V L-PE: i 200 ms.

Disse værdier vedrører testbetingelser og må ikke forveksles med de permanente maksimale Uc-spændinger, der er tilladt under normal drift.

Uden fjernsignalering

Referencen A9L15586 leveres uden fjernsignaleringkontakt. Overvågning af enhedens status sker lokalt på selve beskytteren.

Når en installation kræver, at SPD'ens status sendes til et overvågnings- eller automationssystem, skal der vælges en variant, der specifikt er udstyret med fjernkontakt.

Montering på DIN-skinne

Beskytteren er designet til installation med clip på DIN-skinne.

• Bredde: 72 mm.
• Højde: ca. 81 mm.
• Dybde: 69 mm.
• 9 mm moduler: 8.
• Ækvivalent bredde: 4 moduler á 18 mm.
• Vægt: ca. 335 g.
• Farve: hvid RAL 9003.

Fire-modulsformatet gør det muligt at integrere en trefaset 3P+N-beskyttelse med høj afledningskapacitet i standard modulære tavler.

Klemmer til ledere op til 25 mm²

Tilslutningen sker via tunnelklemmer, der er tilgængelige fra top eller bund.

• Stiv leder: op til 25 mm².
• Fleksibel leder: op til 16 mm².
• Fleksibel leder med endehylse: op til 16 mm².
• Afisoleringslængde: 11 mm.
• Tilspændingsmoment: 3,5 Nm.

Ved overspændingsbeskyttelse er det særligt vigtigt at reducere lederlængden for at minimere den ekstra spænding, som deres induktans skaber under passage af en impulsstrøm.

Beskyttelsesgrad

• Enhedens beskyttelsesgrad: IP20.
• I egnet modulært kabinet: op til IP40 afhængigt af den konfiguration, Schneider Electric angiver.

Beskytteren skal installeres i en eltavle eller kapsling, der giver det beskyttelsesniveau, som miljøet kræver.

Miljøforhold

• Driftstemperatur: -25 til 60 °C.
• Opbevaringstemperatur: -40 til 85 °C.

Anvendelser for Schneider Electric A9L15586

iPF K 65 kan anvendes som en del af et system til beskyttelse mod transiente overspændinger i trefasede installationer, der er kompatible med dens egenskaber.

• Hovedfordelingstavler.
• Sekundære tavler.
• Kommercielle installationer.
• Erhvervsbygninger.
• Industrielle installationer.
• Klimaanlægssystemer.
• Automations- og styresystemer.
• Installationer med følsomt elektronisk udstyr.
• TT-net.
• TN-S-net.

Kaskadebeskyttelse

Schneider Electric angiver, at denne model kan anvendes som sekundær beskyttelse af belastninger og placeres i kaskade i forhold til beskyttere installeret opstrøms.

Kaskadekoordinering gør det muligt at fordele forskellige beskyttelsesniveauer gennem installationen og gradvist reducere den overspænding, som følsomme modtagere udsættes for.

Tekniske egenskaber for Schneider Electric A9L15586

• Mærke: Schneider Electric.
• Reference: A9L15586.
• Serie: Acti9.
• Familie: Acti9 iPF K.
• Model: iPF K 65.
• Type: overspændingsbeskytter til transiente overspændinger SPD.
• Klasse: Type 2.
• Anvendelse: eldistribution.
• Konfiguration: 3P+N.
• Kompatible net: TT og TN-S.
• Teknologi: MOV + GDT.
• Nominel spænding Ue: 230/400 V AC ±10 %.
• Frekvens: 50/60 Hz.
• Nominel afledningsstrøm In: 20 kA.
• Maksimal afledningsstrøm Imax: 65 kA.
• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.
• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.
• Isccr: 25 kA.
• Responstid: ≤25 ns.
• Reststrøm til jord Ipe: 0,003 mA.
• Fjernsignalering: nej.
• Angivet automatisk backup-beskyttelse: iK60N 50 A C-karakteristik, Icu 6 kA.
• Angivet sikring: gG 80 A, Icu 25 kA.
• Montering: DIN-skinne.
• Bredde: 72 mm.
• Højde: ca. 81 mm.
• Dybde: 69 mm.
• Modulbredde: 4 moduler á 18 mm.
• Vægt: ca. 335 g.
• Farve: hvid RAL 9003.
• Maks. stiv leder: 25 mm².
• Maks. fleksibel leder: 16 mm².
• Afisoleringslængde: 11 mm.
• Tilspændingsmoment: 3,5 Nm.
• Beskyttelsesgrad: IP20.
• Beskyttelse i modulært kabinet: op til IP40.
• Driftstemperatur: -25 til 60 °C.
• Opbevaringstemperatur: -40 til 85 °C.
• Standard: IEC 61643-11:2011.
• Certificeringer: CE og EAC.
• EAN: 3606480089800.

Type 2-beskyttelse med høj kapacitet til trefasede net

Schneider Electric Acti9 iPF K 65 A9L15586 kombinerer en høj maksimal afledningskapacitet på 65 kA, en nominel In-strøm på 20 kA og et beskyttelsesniveau under 1,5 kV i en kompakt enhed til trefasede 3P+N-installationer.

Dens kompatibilitet med TT- og TN-S-net, MOV + GDT-teknologien og muligheden for at koordinere den med andre beskyttere gør det muligt at integrere den i trinvise beskyttelsessystemer, der er beregnet til at reducere virkningen af transiente overspændinger på elektrisk og elektronisk udstyr.

Vigtigt: A9L15586 beskytter mod transiente overspændinger, men erstatter ikke en automatsikring, et fejlstrømsrelæ eller beskyttelse mod permanente overspændinger, når dette er nødvendigt. For at opnå de tilsigtede ydelser skal backup-beskyttelse, jordingssystem, ledertværsnit og Schneider Electrics installationsanvisninger overholdes.
