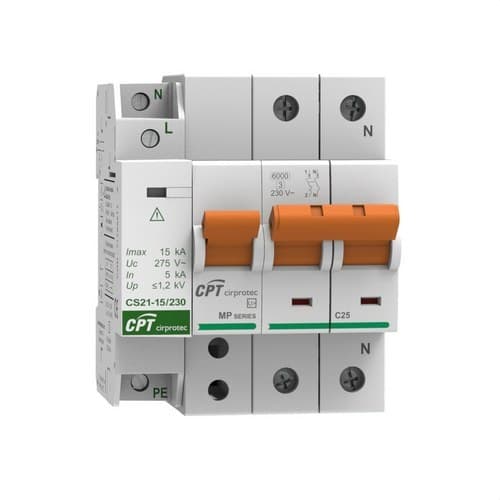

Permanent overspændingsbeskytter IGA 1P+N 40A

Cirprotec V-CHECK 2MP-40-D + CS21-beskyttelsen, reference 77706397C, er et beskyttelsessæt til enfasede elektriske installationer, der kombinerer beskyttelse mod permanente overspændinger, en 40 A hovedafbryder (IGA) og beskyttelse mod transiente overspændinger Type 2. Dets 1P+N-konfiguration gør det muligt at beskytte eltavler i boliger og andre enfasede 230 V-installationer mod forskellige spændingsafvigelser med en kompakt og koordineret løsning.

Sættet integrerer overspændingsbeskyttelsen mod permanente overspændinger V-CHECK 2MP-D-40 med 40 A C-karakteristik IGA samt en Cirprotec CS21 transientbeskytter på 15 kA. Denne kombination giver beskyttelse mod vedvarende forhøjelser af netspændingen og mod kortvarige transiente spændingsspidser forårsaget af elektriske koblinger eller indirekte virkninger af lynnedslag.

Kombineret beskyttelse mod permanente og transiente overspændinger

Reference 77706397C samler to komplementære beskyttelsesteknologier. V-CHECK-modulet overvåger permanente overspændinger og påvirker den integrerede automatsikring, mens CS21-modulet begrænser transiente overspændinger og afleder energien inden for de grænser, som producenten har fastlagt.

• Permanente overspændinger: POP-beskyttelse i henhold til UNE-EN 50550.
• Transiente overspændinger: Type 2 / Klasse II-beskyttelse.
• Magnetotermisk beskyttelse: integreret 40 A IGA med C-karakteristik.
• Konfiguration: enfaset 1P+N.

Integreret 40 A IGA med C-karakteristik

V-CHECK 2MP-D-40 indeholder en 40 A hovedafbryder med C-udløserkurve. Ud over at bidrage til frakobling af installationen, når beskyttelsen registrerer en permanent overspænding, yder automatsikringen beskyttelse mod overbelastning og kortslutning i henhold til dens nominelle egenskaber.

Den angivne brydeevne for denne serie er 6 kA i henhold til UNE-EN 60898-1.

POP-beskyttelse mod permanente overspændinger

V-CHECK-modulet overvåger installationens forsyningsspænding og er designet til at frakoble den, når der opstår en permanent overspænding, som overstiger enhedens fastsatte grænser.

Denne type fejl kan vare betydeligt længere end en transient overspænding og kan påvirke husholdningsapparater, elektronisk udstyr, strømforsyninger og andre tilsluttede forbrugere.

Beskyttelse i henhold til UNE-EN 50550

V-CHECK MP-D-serien er udviklet som POP-beskyttelse mod permanente overspændinger i henhold til UNE-EN 50550 og leveres fortrådet med indbygget automatsikring.

Denne integration gør montage i eltavlen lettere og reducerer behovet for interne forbindelser mellem separate komponenter.

15 kA Type 2 transientbeskyttelse

Sættet omfatter desuden en Cirprotec CS21-beskyttelse mod transiente overspændinger, klassificeret som Type 2 i henhold til EN IEC 61643-11 og Klasse II. Den er særligt velegnet som beskyttelse i fordelingsskabe i installationer, der ikke er direkte udsat for lynnedslag, eller som andet trin, når der findes en Type 1-beskyttelse opstrøms.

CS21 har en maksimal afledningsstrøm Imax på 15 kA med 8/20 µs bølge og en nominel afledningsstrøm In på 5 kA.

Kompakt 2-polet CS21 i ét modul

CS21-transientbeskytteren har en intern 1+1-konfiguration med 2 poler og optager kun 1 DIN-skinne modul. Den er designet til TT- og TNS-net og giver beskyttelse i L-N- og N-PE-tilstandene.

Det monobloc-design gør det muligt at tilføje transientbeskyttelse med et minimalt pladsforbrug i eltavlen.

Nominel spænding på 230 V

Sættet er beregnet til enfasede lavspændingsinstallationer. CS21 arbejder med en nominel spænding på 230 V AC ved 50-60 Hz, mens V-CHECK MP-D-beskyttelsen mod permanente overspændinger er designet til enfasede 1F+N-applikationer.

Transientbeskyttelse med termisk frakobling

CS21-modulet har dynamisk termisk frakobling. Dette system gør det muligt internt at frakoble beskyttelseselementet, når det når slutningen af sin levetid, eller hvis der opstår en tilstand, som kompromitterer sikker drift.

Det har desuden visuel LED-indikering, som gør det nemt at kontrollere beskyttelsens status.

Kortslutningskapacitet for CS21 på 10 kA

For CS21-modulet til transiente overspændinger angiver Cirprotec en kortslutningskapacitet Isccr på 10 kA og en maksimal for-sikring på 63 A type gG.

Koordineringen med tavlens overstrømsbeskyttelse skal udføres i overensstemmelse med producentens anvisninger og installationens faktiske forhold.

Montering på DIN-skinne

Alle elementer i sættet er beregnet til modulær montering på DIN-skinne. Beskyttelsen mod permanente overspændinger med IGA optager 3 moduler, og CS21 optager 1 modul, så sættet kræver cirka 4 DIN-moduler.

Denne konfiguration gør det muligt at integrere de vigtigste beskyttelser mod spændingsafvigelser på et begrænset område i eltavlen.

Tilslutninger til transientbeskytteren

CS21 accepterer stive ledere på 6 til 35 mm² og fleksible ledere på 6 til 25 mm². Kabinettet er fremstillet af polycarbonat med brandklassificering UL94 V-0.

Den endelige ledertværsnit skal vælges i henhold til installationens karakteristika, de eksisterende beskyttelser og gældende el-regler.

Bredt miljøområde for CS21-modulet

Cirprotec angiver for CS21 et driftstemperaturområde fra -40 til +85 °C og en tilladt relativ luftfugtighed på 5 til 95%.

Anvendelser for Cirprotec 77706397C

• Enfasede eltavler i boliger.
• Lejligheder og fritidsboliger.
• Erhvervslokaler.
• Kontorer og små virksomheder.
• Boligforeninger.
• Renovering af eltavler.
• Installationer, hvor der kræves en 40 A IGA.
• Beskyttelse af elektrisk og elektronisk udstyr mod permanente og transiente overspændinger.

Tekniske egenskaber for Cirprotec 77706397C

• Mærke: Cirprotec.
• Reference: 77706397C.
• Sæt: V-CHECK 2MP-40-D + CS21.
• Type: kombineret beskyttelse mod permanente og transiente overspændinger med IGA.
• Anvendelse: enfaset installation.
• Konfiguration: 1P+N.
• IGA mærkestrøm: 40 A.
• IGA-karakteristik: C.
• IGA brydeevne: 6 kA i henhold til UNE-EN 60898-1.
• Beskyttelse mod permanente overspændinger: ja.
• POP-standard: UNE-EN 50550.
• Beskyttelse mod transiente overspændinger: ja.
• Transientbeskytter: CS21.
• Transientklassificering: Type 2 / Klasse II.
• CS21-konfiguration: 1+1, 2 poler.
• CS21 nominel spænding: 230 V AC.
• Frekvens: 50-60 Hz.
• Maksimal afledningsstrøm Imax: 15 kA, 8/20 µs bølge.
• Nominel afledningsstrøm In: 5 kA, 8/20 µs bølge.
• CS21 kortslutningskapacitet Isccr: 10 kA.
• Maksimal for-sikring for CS21: 63 A gG.
• Dynamisk termisk frakobling: ja.
• Statusindikering for CS21: visuel via LED.
• CS21-netkonfigurationer: TT og TNS.
• Beskyttelsesformer: L-N / N-PE.
• CS21-format: monobloc.
• Moduler for permanentbeskytter + IGA: 3.
• Moduler for CS21: 1.
• Omtrentlig pladsbehov for sættet: 4 DIN-moduler.
• Montering: DIN-skinne.
• Stiv leder tilladt af CS21: 6-35 mm².
• Fleksibel leder tilladt af CS21: 6-25 mm².
• Isoleringsmateriale for CS21: polycarbonat.
• Brandklassificering: UL94 V-0.
• CS21 driftstemperatur: -40 til +85 °C.
• CS21 relativ luftfugtighed: 5-95%.
• Standarder for transientbeskytteren: IEC 61643-11 / EN IEC 61643-11.
• EAN for sættet: 8435297856047.

Integreret beskyttelse til enfasede 40 A-tavler

Cirprotec 77706397C samler en C-karakteristik 40 A IGA, POP-beskyttelse mod permanente overspændinger og en 15 kA Type 2-afleder til transiente overspændinger i ét sæt. Denne kombination er særligt velegnet til enfasede tavler, hvor man ønsker at beskytte både installationen og de tilsluttede enheder mod forskellige netspændingsforstyrrelser.

Dens fortrådede konfiguration, modulopbygning og den kompakte CS21 gør montage lettere og reducerer det nødvendige pladsforbrug sammenlignet med løsninger bestående af helt separate enheder.

Vigtigt: reference 77706397C inkluderer beskyttelse mod transiente overspændinger ud over den permanente beskyttelse og IGA, som er angivet i titlen. Valg, koordinering og installation af sættet skal udføres i henhold til netdiagrammet og Cirprotecs anvisninger.
