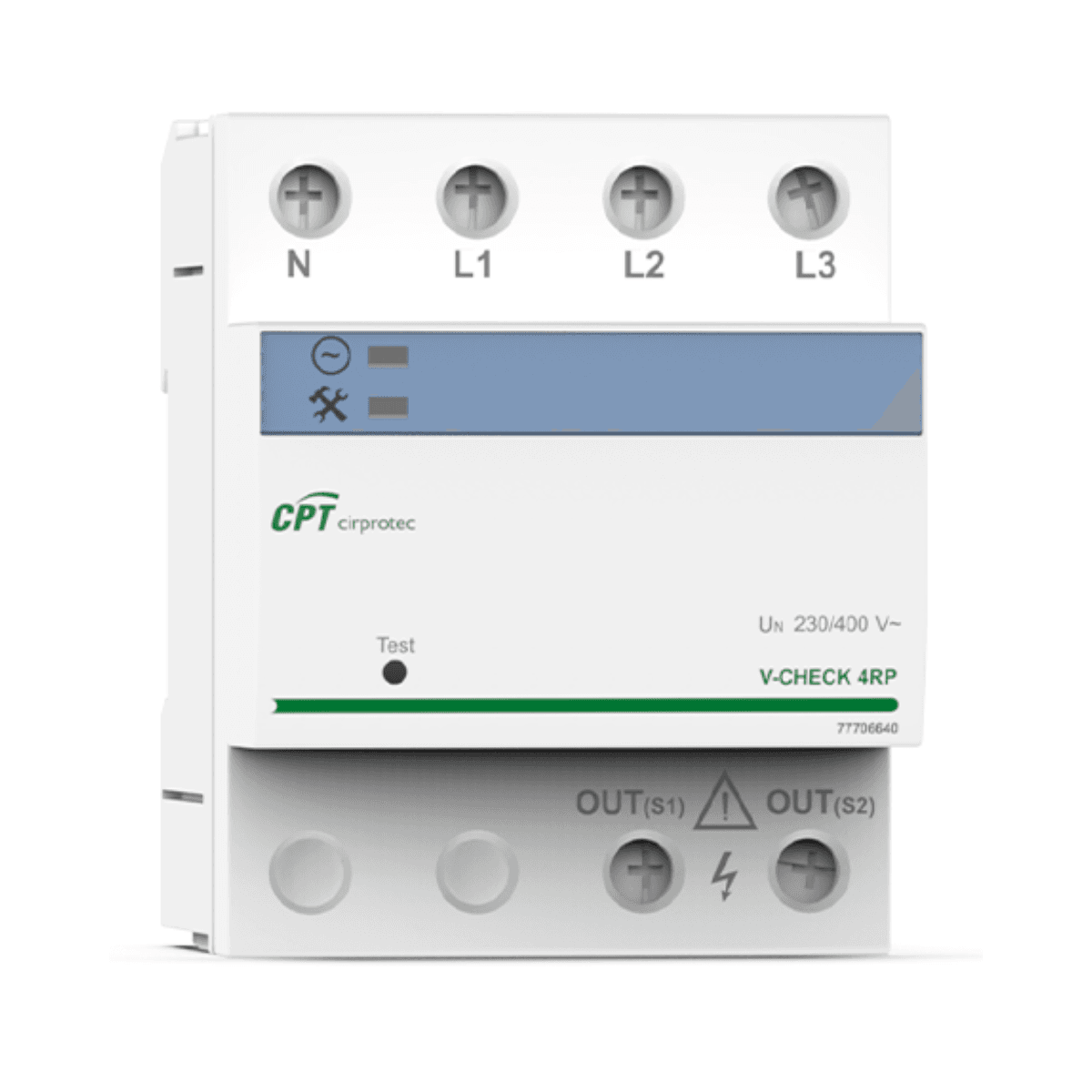

Overspændingsbeskytter V-CHECK 4RP 4P

Cirprotec V-CHECK 4RP, referencenummer 77706640, er en beskyttelse mod permanente overspændinger (POP), designet til trefasede 3P+N elinstallationer på 230/400 V. Dens funktion er at registrere unormale og vedvarende spændingsstigninger, typisk forbundet med problemer som forkert tilslutning eller brud på nullederen, og at påvirke udløsnings- eller maksimalspolen i en kompakt afbryder (MCCB) for at få installationen til at koble fra.

Denne Cirprotec beskyttelse mod permanente overspændinger er særligt velegnet til industrielle og tertiære installationer, hvor det er nødvendigt at beskytte elektrisk udstyr og forbrugere mod vedvarende spændinger over de tilladte værdier. Den har en firepolet 3P+N-konfiguration, nominel spænding på 230 V mellem fase og nul samt 400 V mellem faserne, og optager kun 4 moduler på DIN-skinne.

Hovedegenskaber for Cirprotec V-CHECK 4RP

• Beskyttelse mod permanente overspændinger (POP).
• Producentens referencenummer: 77706640.
• Model: V-CHECK 4RP.
• 4-polet trefaset konfiguration, 3P+N.
• Intern 3+1-konfiguration.
• Nominel spænding: 230/400 V AC.
• Nominel spænding mellem faser: 400 V AC.
• Nominel spænding mellem fase og nul: 230 V AC.
• Nettets frekvens: 50-60 Hz.
• Udløsning via udløsnings- eller maksimalspole.
• Integreret testknap til kontrol af POP-beskyttelsens funktion.
• Statusindikering via LED.
• Kompatibel med TT- og TN-S-netkonfigurationer.
• Beskyttelsesmodi L-N / N-PE.
• Montering på DIN-skinne.
• Bredde svarende til 4 DIN-moduler.
• Beskyttelsesgrad IP20.

Beskyttelse mod permanente overspændinger

Permanente overspændinger er spændingsstigninger, der kan vare i længere tid og forårsage skader på elektrisk og elektronisk udstyr. En almindelig årsag er tab eller brud på nullederen i en trefaset installation, hvilket kan medføre unormalt høje spændinger på de tilsluttede forbrugere.

V-CHECK 4RP overvåger netspændingen og, når de fastsatte udløsningsværdier nås, giver den besked om afbrydelse via den tilknyttede spole i kompaktafbryderen. På den måde hjælper den med at forhindre, at installationen forbliver forsynet under skadelige overspændingsforhold.

Udløsningstider ved overspænding

Cirprotecs datablad angiver følgende grænseværdier for funktion og manglende reaktion ved forskellige spændingsniveauer, i overensstemmelse med de angivne værdier for beskyttelse mod permanente overspændinger:

Spænding Maksimal funktionstid Maksimal manglende reaktionstid 255 V Ingen udløsning - 275 V 15 s 3 s 300 V 5 s 1 s 350 V 0,75 s 0,25 s 400 V 0,20 s 0,07 s

Tekniske specifikationer

Egenskab Værdi Mærke Cirprotec Model V-CHECK 4RP Referencenummer 77706640 Beskyttelsestype Permanente overspændinger (POP) Antal poler 4 poler, 3P+N Intern konfiguration 3+1 Nominel spænding 230/400 V AC L-L spænding 400 V AC L-N spænding 230 V AC Frekvens 50-60 Hz Udløsningsmetode Udløsnings- eller maksimalspole Testknap Ja Indikeringstype LED Netkonfiguration TT, TN-S Beskyttelsesmodi L-N / N-PE Antal DIN-moduler 4 Beskyttelsesgrad IP20 Driftstemperatur -5 til 40 °C Driftsfugtighed 5 til 95 % Tværsnit for stiv leder 6 til 35 mm² Tværsnit for fleksibel leder 6 til 25 mm² Mål 62 x 90 x 69 mm Nettovægt 0,205 kg EAN 8435297817772

Anbefalede anvendelser

Cirprotec V-CHECK 4RP er særligt velegnet til trefasede eltavler i industrielle og tertiære installationer med risiko for permanente overspændinger. Producenten angiver anvendelser i bygninger, industri, telekommunikation og vandbehandlingsanlæg.

Takket være montering på DIN-skinne og en bredde på 4 moduler kan den integreres kompakt i eltavler. Testknappen gør det nemt at kontrollere POP-beskyttelsens funktion under idriftsættelse og vedligeholdelse.

Overvejelser ved installation

V-CHECK 4RP fungerer sammen med spolen i en kompaktafbryder, så før installationen skal kompatibiliteten mellem begge enheder kontrolleres, og monteringen udføres i henhold til diagrammet og instruktionerne fra Cirprotec. Dens IP20-beskyttelsesgrad betyder, at den er beregnet til installation inde i en passende beskyttet eltavle.

Vigtigt: denne model er beregnet til beskyttelse mod permanente overspændinger. Når installationen også kræver beskyttelse mod transiente overspændinger, skal den suppleres med en passende overspændingsbeskyttelsesenhed til transiente overspændinger i henhold til installationens egenskaber og krav.
