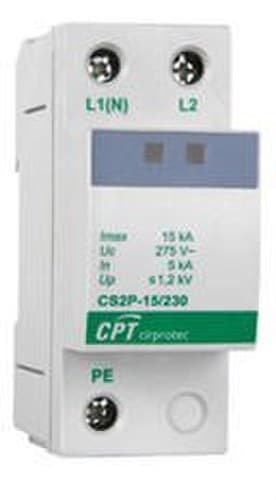

Overspændingsbeskytter Type 2 2P 15kA

Cirprotec CS2P-15/230 overspændingsbeskytteren, reference 77705228, er en transient overspændingsbeskyttelsesenhed Type 2 / Klasse II, designet til at beskytte lavspændingsinstallationer mod kortvarige spændingsspidser. Den har 2 poler, en maksimal afledningsstrøm Imax på 15 kA og en nominel afledningsstrøm In på 5 kA, i et kompakt monobloc-format med 2 moduler til DIN-skinne.

Denne overspændingsbeskytter i Cirprotec CS-serien er beregnet til eltavler, hvor det er nødvendigt at begrænse transiente overspændinger, som kan opstå ved koblinger i nettet eller som følge af indirekte lynnedslag. Den nominelle spænding er 230 V AC, den maksimale kontinuerlige driftsspænding Uc er 275 V, og den tilbyder et spændingsbeskyttelsesniveau Up ≤1,2 kV.

Transient overspændingsbeskytter Type 2

Cirprotec 77705228 er klassificeret som Type 2-enhed i henhold til EN 61643-11 og Klasse II i henhold til IEC 61643-11. Denne type overspændingsbeskytter installeres typisk i eltavler for at begrænse transiente overspændinger og lede energien til jord, før den når de tilsluttede enheder nedstrøms.

CS-serien er udviklet til beskyttelse mod inducerede transiente overspændinger og anvender et modulært format, der er forberedt til montering på DIN-skinne.

Imax på 15 kA og In på 5 kA

Referencen CS2P-15/230 har en maksimal afledningsstrøm Imax på 15 kA med bølgeform 8/20 µs. Den nominelle afledningsstrøm In er 5 kA, også med bølgeform 8/20 µs.

• Maksimal afledningsstrøm Imax: 15 kA.
• Nominel afledningsstrøm In: 5 kA.
• Bølgeform: 8/20 µs.

Disse værdier karakteriserer enhedens evne til at lede transiente strømme forbundet med overspændinger under de prøvningsforhold, der er defineret i de gældende standarder.

Beskyttelsesniveau Up ≤1,2 kV

Spændingsbeskyttelsesniveauet Up angivet af Cirprotec er ≤1,2 kV ved den nominelle afledningsstrøm. Denne parameter angiver det restspændingsniveau, som beskytteren har under aktivering under de fastlagte prøvningsforhold.

En lav Up-værdi bidrager til at begrænse den spænding, som elektriske og elektroniske enheder placeret nedstrøms for beskytteren kan blive udsat for.

Maksimal kontinuerlig driftsspænding på 275 V

Cirprotec CS2P-15/230 er designet til en nominel spænding på 230 V AC ved 50-60 Hz og accepterer en maksimal kontinuerlig driftsspænding Uc på 275 V AC.

Valget af en beskytter med den korrekte Uc-spænding er afgørende for at undgå utilsigtet aktivering under normale spændingsvariationer i nettet.

2-polet konfiguration

Reference 77705228 har en intern 2-polet konfiguration og er beregnet til anvendelser, der er kompatible med TT- og TNS-net i henhold til Cirprotec-kataloget. Producenten identificerer modellen som CS2P-15/230.

Installationen skal udføres i overensstemmelse med den tilslutningsplan, som Cirprotec har angivet, og den konkrete konfiguration af elnettet.

Monobloc-format med 2 DIN-moduler

Beskytteren anvender et monobloc-design, hvor beskyttelseselementerne udgør en samlet enhed. Den optager 2 moduler på 35 mm DIN-skinne, hvilket gør den let at integrere i eltavler med begrænset plads.

Dette format gør det muligt at have en bipolar Type 2-beskyttelse uden behov for yderligere separate moduler for at konfigurere enheden.

Kortslutningskapacitet Isccr på 10 kA

Cirprotec angiver en kortslutningsmodstand Isccr på 10 kA for denne reference, inden for de betingelser, som producenten har fastlagt.

Enheden har ikke indbygget overstrømsbeskyttelse, og den skal derfor koordineres med de relevante beskyttelsesanordninger i installationen.

Maksimal forudgående sikring på 63 A gG

Den tekniske dokumentation angiver en maksimal forudgående sikring på 63 A type gG. Den endelige koordinering af overstrømsbeskyttelsen skal udføres i henhold til eldiagrammet, den forventede strøm og Cirprotec's anvisninger.

Reaktionstid ≤25 ns

Den reaktionstid, som producenten angiver, er ≤25 ns. Denne hurtige aktivering gør det muligt for beskytteren at begrænse meget kortvarige transiente impulser, som kan opstå i en elinstallation.

IP20-beskyttelse

CS2P-15/230 har kapslingsklasse IP20 og er designet til installation inde i eltavler eller egnede kapslinger.

Den endelige tavlekapsling skal give det nødvendige beskyttelsesniveau i henhold til miljøforholdene og installationsstedet.

Bredt temperaturområde

Det officielle datablad angiver et driftstemperaturområde fra -40 til +85 °C og et relativt fugtighedsområde på 5 til 95%.

Disse egenskaber gør det muligt at integrere enheden i en bred vifte af eltavler, så længe Cirprotec's installationsanvisninger overholdes.

Robust og selvslukkende kapsling

Den isolerende kapsling er fremstillet af PC+FV, glasfiberforstærket polycarbonat, og har farven grå RAL 7035. Materialet opfylder en UL94 V-0 brandklassificering.

Denne konstruktion er målrettet professionel brug i fordelings- og elbeskyttelsestavler.

Klemmer til ledere op til 35 mm²

Beskytteren accepterer forskellige ledertværsnit afhængigt af kabeltypen:

• Stiv leder: fra 6 til 35 mm².
• Fleksibel leder: fra 6 til 25 mm².
• Tilspændingsmoment: 4 Nm.

Det effektive kabeltværsnit skal vælges i overensstemmelse med installationens design, de forventede strømme og gældende regler.

Uden fjernindikationskontakt

Reference 77705228 svarer til standardversionen CS2P-15/230. Cirprotec markedsfører separat reference 77705229 som variant med fjernindikation.

Derfor må reference 77705228 ikke tillægges en fjernsignalkontakt, medmindre den er integreret via en anden kompatibel løsning.

Anvendelser for Cirprotec CS2P-15/230

• Fordelingstavler.
• Kompatible boliginstallationer.
• Kommercielle og tertiære bygninger.
• Industrielle installationer.
• Telekommunikation.
• Vandbehandlingsanlæg.
• Beskyttelse af elektriske og elektroniske enheder mod transiente overspændinger.
• Installationer i TT- og TNS-net, der er kompatible med enhedens konfiguration.

Tekniske egenskaber for Cirprotec 77705228

• Mærke: Cirprotec.
• Reference: 77705228.
• Model: CS2P-15/230.
• Serie: CS.
• Type: transient overspændingsbeskytter.
• EN-klassificering: Type 2.
• IEC-klassificering: Klasse II.
• Antal poler: 2.
• Intern konfiguration: 2 poler.
• Format: monobloc.
• Antal DIN-moduler: 2.
• Montering: 35 mm DIN-skinne.
• Netkonfigurationer angivet i kataloget: TT / TNS.
• Nominel spænding Un: 230 V AC.
• Frekvens: 50-60 Hz.
• Maksimal kontinuerlig driftsspænding Uc: 275 V AC.
• Nominel afledningsstrøm In: 5 kA, bølgeform 8/20 µs.
• Maksimal afledningsstrøm Imax: 15 kA, bølgeform 8/20 µs.
• Beskyttelsesniveau Up: ≤1,2 kV.
• Reaktionstid: ≤25 ns.
• Kortslutningskapacitet Isccr: 10 kA.
• Maksimal forudgående sikring: 63 A gG.
• Indbygget kortslutningsbeskyttelse: nej.
• Indbygget backup-sikring: nej.
• Fjernindikationskontakt: nej.
• Tværsnit for stiv leder: 6-35 mm².
• Tværsnit for fleksibel leder: 6-25 mm².
• Tilspændingsmoment: 4 Nm.
• Kapslingsklasse: IP20.
• Isoleringsmateriale: PC+FV.
• Brandklassificering: UL94 V-0.
• Kapslingsfarve: grå RAL 7035.
• Driftstemperatur: -40 til +85 °C.
• Relativ fugtighed: 5-95%.
• Standarder: IEC 61643-11 og EN 61643-11.
• EAN: 8435297811244.

Kompakt Type 2-beskyttelse til eltavler

Cirprotec CS2P-15/230 kombinerer en maksimal afledningsstrøm på 15 kA, en nominel afledningsstrøm på 5 kA og et beskyttelsesniveau Up ≤1,2 kV i kun 2 DIN-moduler. Dets monobloc-format gør integrationen i eltavler nem, hvor der kræves kompakt beskyttelse mod transiente overspændinger.

Uc-spændingen på 275 V, reaktionstiden ≤25 ns, Isccr-kapaciteten på 10 kA og det brede temperaturområde fuldender en løsning, der er målrettet beskyttelse af kompatible boliginstallationer, tertiære installationer og industrielle installationer.

Vigtigt: Denne enhed beskytter mod transiente overspændinger og erstatter ikke beskyttelse mod overbelastning, kortslutning eller permanente overspændinger, som kan være nødvendige i installationen. Den skal koordineres med de relevante beskyttelsesanordninger og installeres i henhold til Cirprotec's anvisninger og gældende standarder.
