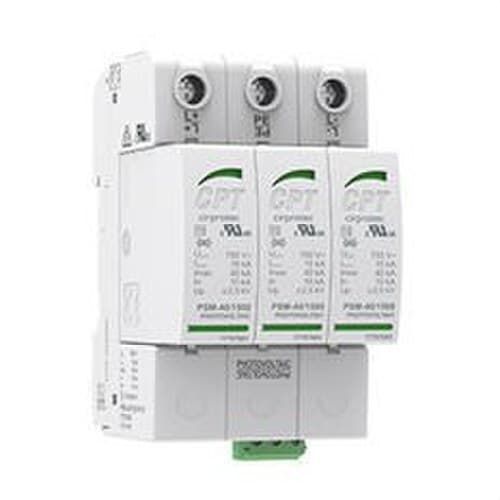

Overspændingsbeskytter PSM3-40/600 PV 3 aftagelige moduler

Cirprotec PSM3-40/600 PV overspændingsbeskytteren, reference 77707850, er en Type 2 overspændingsbeskyttelsesenhed, der er udviklet specifikt til solcelleanlæg i jævnstrøm. Den har YPV-konfiguration med tilslutning L+, L- og PE, maksimal kontinuerlig driftsspænding Ucpv på 660 V DC og en høj afledningskapacitet på op til 40 kA, hvilket giver beskyttelse til det tilsluttede udstyr på DC-siden af solcelleanlægget.

Det aftagelige 3-moduls design til DIN-skinne gør det muligt at udskifte beskyttelseskassetterne enkeltvis, når de når slutningen af deres levetid, uden at hele basen skal udskiftes. Den har visuel statusindikator, dynamisk termisk frakobling og vendbart chassis, som gør det lettere at føre kabler ind fra tavlens top eller bund.

Type 2-beskyttelse til solcelleanlæg

Cirprotec PSM3-40/600 PV er klassificeret som en PV Type 2 overspændingsbeskytter i henhold til EN og Klasse II i henhold til IEC. Den er specifikt designet til fotovoltaiske kredsløb i jævnstrøm og overholder IEC/EN 61643-31.

Dens funktion er at begrænse transiente spændingsspidser, der kan opstå i DC-lederne som følge af indirekte lynnedslag eller koblings- og elektriske forstyrrelser, og dermed reducere den spænding, der når invertere og andet tilsluttet udstyr.

Ucpv på 660 V DC

Selv om modelbetegnelsen er PSM3-40/600 PV, er den maksimale kontinuerlige driftsspænding Ucpv, som Cirprotec angiver i henhold til IEC, 660 V DC.

Denne værdi skal tages i betragtning ved dimensionering af beskyttelsen i solcelleanlægget. Solcellegeneratorens maksimale spænding skal være kompatibel med beskytterens Ucpv under alle forventede driftsforhold, herunder tomgangsspænding ved lav temperatur.

Imax på 40 kA og In på 20 kA

Beskytteren har en maksimal afledningsstrøm Imax på 40 kA med bølgeform 8/20 µs og en nominel afledningsstrøm In på 20 kA, også med bølgeform 8/20 µs.

• Maksimal afledningsstrøm Imax: 40 kA, bølge 8/20 µs.
• Nominel afledningsstrøm In: 20 kA, bølge 8/20 µs.
• Beskyttelsestype: PV Type 2 / Klasse II.

Disse egenskaber gør det muligt for PSM3-40/600 PV at modstå og aflede gentagne transiente impulser inden for de grænser, der er fastsat af standarden og af Cirprotec.

Beskyttelsesniveau Up ≤2,6 kV

Det deklarerede beskyttelsesniveau Up fra Cirprotec er ≤2,6 kV ved den nominelle afledningsstrøm, både mellem L+ og L- samt mellem fase og jord.

Up-værdien repræsenterer den restspænding, der er til stede under beskytterens aktivering under prøvningsforholdene. Korrekt koordinering med inverteres og andet udstyrs spændingsholdbarhed er afgørende for at opnå effektiv beskyttelse.

YPV-konfiguration med 3 poler

PSM3-40/600 PV har en intern +, -, PE-konfiguration og anvender tre beskyttelseselementer. De beskyttede tilstande er:

• L+ / PE.
• L- / PE.
• L+ / L-.

Denne YPV-konfiguration er specifikt udviklet til beskyttelse af fotovoltaiske DC-ledninger.

Kortslutningsbestandighed Iscpv på 10 kA

Cirprotec angiver en kortslutningsbestandighed Iscpv på 10 kA. For PSM YPV-serien angiver producenten, at der ikke er behov for en ekstra forudgående sikring i solcellekredsløbet inden for de specifikationer, der gælder for enheden.

Den endelige koordinering skal udføres under hensyntagen til den tilgængelige kortslutningsstrøm, string- eller generatorbeskyttelser, inverteren og de konkrete installationsforhold.

Dynamisk termisk frakobling

Beskytteren har et dynamisk termisk frakoblingssystem optimeret til DC-spændinger. Når beskyttelseselementet når en slut-levetilstand eller en unormal driftsituation, frakobler systemet det og efterlader beskyttelseskredsløbet åbent.

Denne funktion er udviklet til at øge beskytterens sikkerhed i hele levetiden og gøre det lettere at identificere behovet for udskiftning af kassetten.

Visuel statusindikator

Reference 77707850 har visuel indikation, så kassettens status hurtigt kan kontrolleres:

• Grøn: beskytter i drift.
• Ikke grøn: kassette ved slutningen af levetiden og behov for udskiftning.

Denne standardreference har ikke fjernsignalering. Til denne funktion tilbyder Cirprotec varianten PSM3-40/600 PV IR, reference 77707851.

Aftageligt format med udskiftelige kassetter

Det aftagelige design gør det muligt at fjerne og udskifte beskyttelseskassetterne uden at udskifte hele den base, der er monteret på DIN-skinnen. Denne egenskab letter vedligeholdelsen og reducerer interventionstiden i solcelle-tavler.

Kassetterne er mekanisk kodet for at hjælpe med at undgå montering af en forkert reservedel. For 600 V-varianten identificerer Cirprotec linjekassetten PSM-40/600 PV med reference 77707656.

Vendbart chassis

Beskytterens base har et vendbart chassis, som gør det muligt at tilpasse kabelindføringen fra toppen eller bunden. Denne funktion giver fleksibilitet under montage og letter kabelorganiseringen inde i eltavlen.

Responstid ≤25 ns

Den responstid, som Cirprotec angiver, er ≤25 ns, hvilket gør det muligt for enheden at reagere på ekstremt hurtige overspændingsimpulser, der er karakteristiske for transiente forstyrrelser.

3 moduler til DIN-skinne

PSM3-40/600 PV er designet til montering på DIN-skinne og optager 3 moduler. De omtrentlige mål er 54 mm i bredde, 90 mm i højde og 70 mm i dybde.

Det modulære format gør installationen i DC-beskyttelsestavler til solcelleanlæg lettere sammen med afbrydere, sikringer og andre beskyttelseselementer.

Klemmer op til 35 mm²

Beskytterens terminaler accepterer følgende ledertværsnit:

• Stiv leder: 6-35 mm².
• Fleksibel leder: 6-25 mm².
• Tilspændingsmoment: 3 Nm.

Det effektive ledertværsnit skal fastlægges i henhold til installationens design og producentens monteringsanvisninger.

IP20-beskyttelse

Enheden har kapslingsklasse IP20 og er beregnet til montering inde i eltavler eller egnede kapslinger, der giver den krævede beskyttelsesgrad for installationsstedet.

Bredt temperaturområde

PSM3-40/600 PV er specificeret til drift i et temperaturområde fra -40 til +85 °C og ved en relativ luftfugtighed mellem 5 og 95%.

Det anvendte isoleringsmateriale er PA66 CT1 og har brandklassificering UL94 V-0.

Kompakt vægt

PSM3-40/600 PV-versionen har en nettovægt på ca. 0,291 kg, hvilket gør den nem at montere i fordelings- og solcellebeskyttelsestavler.

Anvendelser for Cirprotec PSM3-40/600 PV

• Solcelleanlæg.
• DC-beskyttelsestavler.
• Beskyttelse af DC-siden på solcelleinvertere.
• Egenforbrugsanlæg.
• Kommercielle og industrielle solcelleanlæg.
• Solcelleparker kompatible med dens Ucpv-spænding.
• Systemer, hvor der kræves en PV Type 2-beskytter på 40 kA.

Tekniske egenskaber for Cirprotec 77707850

• Mærke: Cirprotec.
• Reference: 77707850.
• Model: PSM3-40/600 PV.
• Serie: PSM YPV.
• Anvendelse: DC-solcelleanlæg.
• Type: overspændingsbeskytter.
• IEC-klassificering: Klasse II.
• EN-klassificering: PV Type 2.
• Netskonfiguration: YPV.
• Intern konfiguration: +, -, PE.
• Beskyttelsesmodi: L+/PE, L-/PE og L+/L-.
• Maksimal kontinuerlig driftsspænding Ucpv: 660 V DC.
• Nominel afledningsstrøm In: 20 kA, bølge 8/20 µs.
• Maksimal afledningsstrøm Imax: 40 kA, bølge 8/20 µs.
• Beskyttelsesniveau Up L+/L-: ≤2,6 kV.
• Beskyttelsesniveau Up linje/jord: ≤2,6 kV.
• Kortslutningsbestandighed Iscpv: 10 kA.
• Responstid: ≤25 ns.
• Dynamisk termisk frakobling: ja.
• Termisk frakoblingsmåde: åbent kredsløb.
• Format: aftageligt.
• Udskiftelige kassetter: ja.
• Statusindikator: visuel.
• Indikation: grøn OK / ikke grøn udskift.
• Fjernindikation: nej i denne reference.
• Vendbart chassis: ja.
• Antal DIN-moduler: 3.
• Montering: DIN-skinne.
• Bredde: ca. 54 mm.
• Højde: ca. 90 mm.
• Dybde: ca. 70 mm.
• Kapslingsklasse: IP20.
• Isoleringsmateriale: PA66 CT1.
• Brandklassificering: UL94 V-0.
• Stiv leder: 6-35 mm².
• Fleksibel leder: 6-25 mm².
• Tilspændingsmoment: 3 Nm.
• Driftstemperatur: -40 til +85 °C.
• Relativ luftfugtighed: 5-95%.
• Nettovægt: 0,291 kg.
• Reservedels-kassette til 600-versionen: PSM-40/600 PV, reference 77707656.
• Standard: IEC/EN 61643-31.
• Yderligere certificering: UL 1449 5. udgave.

Højtydende Type 2-beskyttelse til solcelleanlæg

Cirprotec PSM3-40/600 PV kombinerer en Ucpv på 660 V DC med en maksimal afledningskapacitet på 40 kA, In på 20 kA og et beskyttelsesniveau Up ≤2,6 kV. Disse egenskaber er specifikt rettet mod at beskytte DC-siden af solcelleanlæg mod transiente overspændinger.

Det aftagelige design, de udskiftelige og kodede kassetter, den visuelle statusindikator og det vendbare chassis forenkler både den indledende installation og den efterfølgende vedligeholdelse. Alt dette er integreret i et kompakt 3-moduls DIN-format.

Vigtigt: reference 77707850 har visuel indikation, men ikke fjernsignalering. Den tilsvarende version med fjernindikation er 77707851. Valg af Ucpv skal ske under hensyntagen til solcellegeneratorens maksimale tomgangsspænding under de mest ugunstige driftsforhold.
