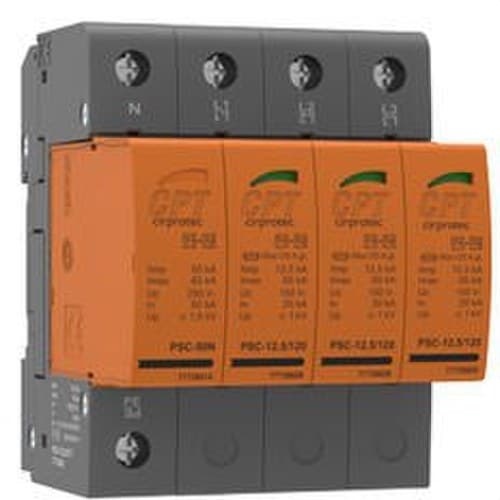

Overspændingsbeskytter PSC4-12,5/400TT 3P+N 12,5kA 4 modul udtagelig

Cirprotec PSC4-12,5/400 TT, reference 77738405, er en transient overspændingsbeskytter Type 1+2, designet til trefasede 3P+N elektriske installationer på 230/400 V. Dens 3+1-konfiguration gør det muligt at beskytte faserne i forhold til nul og nul i forhold til jord, hvilket giver beskyttelse mod overspændinger forårsaget af atmosfæriske udladninger og koblingsmanøvrer i elnettet.

Denne beskytter i PSC 12,5-serien fra Cirprotec kombinerer funktionerne fra en Type 1- og Type 2-enhed i ét produkt. Den kan håndtere en lynimpulsstrøm Iimp på 12,5 kA pr. pol L-N med bølgeform 10/350 µs og 50 kA mellem N-PE, sammen med en nominel afledningsstrøm In på 20 kA mellem L-N. Den udtagelige udførelse gør vedligeholdelse og udskiftning af patroner nemmere uden behov for at udskifte den installerede base.

Hovedegenskaber for Cirprotec PSC4-12,5/400 TT

• Transient overspændingsbeskytter Type 1+2 i henhold til EN 61643-11.
• Klassificering Klasse I+II i henhold til IEC 61643-11.
• Producentreference: 77738405.
• Model: PSC4-12,5/400 TT.
• Intern konfiguration: 3+1.
• 4 poler til trefasede 3P+N-installationer.
• Nominel spænding: 230/400 V AC, 50-60 Hz.
• Maksimal kontinuerlig driftsspænding Uc L-N: 275 V AC.
• Maksimal kontinuerlig driftsspænding Uc N-PE: 255 V AC.
• Lynimpulsstrøm Iimp L-N, bølgeform 10/350 µs: 12,5 kA.
• Lynimpulsstrøm Iimp N-PE, bølgeform 10/350 µs: 50 kA.
• Nominel afledningsstrøm In L-N, bølgeform 8/20 µs: 20 kA.
• Nominel afledningsstrøm In N-PE, bølgeform 8/20 µs: 50 kA.
• Maksimal afledningsstrøm Imax: 65 kA.
• Beskyttelsesniveau Up L-N: ≤1,3 kV.
• Beskyttelsesniveau Up N-PE: ≤1,5 kV.
• Udtagelig udførelse med udskiftelige patroner.
• Montering på DIN-skinne.
• Bredde: 4 DIN-moduler.
• Kompatibel med TT- og TNS-netkonfigurationer.
• Beskyttelsestilstande L-N / N-PE.
• Visuel statusindikator.
• Beskyttelsesgrad IP20.

Type 1+2 beskyttelse mod transient overspænding

PSC4-12,5/400 TT er designet til at begrænse transient overspænding med høj energi, som kan forplante sig gennem en elektrisk installation. Ved at integrere Type 1+2-beskyttelse kan den håndtere både strømme forbundet med lynnedslag og overspændinger induceret eller forårsaget af koblingsoperationer i nettet.

Dens kapacitet over for impulsstrøm når 12,5 kA mellem fase og nul med bølgeform 10/350 µs, mens den mellem nul og jord når 50 kA. For impulser med bølgeform 8/20 µs tilbyder den en nominel afledningsstrøm på 20 kA mellem fase og nul og en maksimal afledningsstrøm på 65 kA.

3+1-konfiguration til trefasede installationer

Beskytteren har en intern 3+1-konfiguration med tre beskyttelseselementer mellem faserne og nul samt et ekstra element mellem nul og jord. Denne arkitektur er særligt velegnet til trefasede installationer med nul og kan anvendes i TT- og TNS-netkonfigurationer.

Model 77738405 har en nominel driftsspænding på 230 V mellem fase og nul og 400 V mellem faser, med en netfrekvens på 50-60 Hz.

Beskyttelsesniveau og afledningskapacitet

Parameter Værdi EN-klassificering Type 1+2 IEC-klassificering Klasse I+II Nominel spænding Un 230/400 V AC Frekvens 50-60 Hz Maksimal kontinuerlig spænding Uc L-N 275 V AC Maksimal kontinuerlig spænding Uc N-PE 255 V AC Lynimpulsstrøm Iimp L-N (10/350 µs) 12,5 kA Lynimpulsstrøm Iimp N-PE (10/350 µs) 50 kA Nominel afledningsstrøm In L-N (8/20 µs) 20 kA Nominel afledningsstrøm In N-PE (8/20 µs) 50 kA Maksimal afledningsstrøm Imax L-N 65 kA Maksimal afledningsstrøm Imax N-PE 65 kA Beskyttelsesniveau Up L-N ≤1,3 kV Beskyttelsesniveau Up N-PE ≤1,5 kV

Sikkerhed og elektrisk ydeevne

Beskytteren har dynamisk termisk afbrydelse og arbejder i åben kredsløbstilstand, hvis den termiske beskyttelse aktiveres. Dens kortslutningsbestandighed Isccr er 25 kA, og den understøtter en maksimal backup-sikring på 200 A gG i overensstemmelse med Cirprotecs specifikationer.

Reaktionstiden er op til 25 ns mellem fase og nul og op til 100 ns mellem nul og jord. Denne hurtige reaktion hjælper med at begrænse overspændingsniveauet, der når de tilsluttede enheder nedstrøms.

Udtagelig udførelse og vedligeholdelse

PSC4-12,5/400 TT er udstyret med udtagelige patroner, en løsning der forenkler vedligeholdelsen. Hvis et af modulerne når slutningen af sin levetid, kan den pågældende patron udskiftes uden at demontere hele beskytteren eller ændre ledningsføringen i basen.

Det visuelle signaleringssystem gør det muligt hurtigt at kontrollere enhedens status: den grønne indikator viser korrekt drift, mens manglende grøn indikation informerer om behovet for at udskifte den pågældende patron.

Mekaniske specifikationer

Egenskab Værdi Antal poler 4 Intern konfiguration 3+1 Antal DIN-moduler 4 Udførelse Udtagelig Netkonfiguration TT, TNS Beskyttelsestilstande L-N / N-PE Beskyttelsesgrad IP20 Isoleringsmateriale PA66 CT1 Brandklasse UL94 V-0 Tværsnit for stiv leder 6 til 35 mm² Tværsnit for fleksibel leder 6 til 25 mm² Tilspændingsmoment 3 Nm Temperaturområde -40 til 85 °C Fugtighedsområde 5 til 95 % Omtrentlige mål 90 x 72 x 76 mm Nettovægt 0,618 kg

Installation og anvendelser

Beskytteren er klar til montering på DIN-skinne og optager fire moduler i eltavlen. Biconnect-forbindelsen i PSC-serien gør det muligt at tilslutte via kabel og klemme eller via forbindelseskam, hvilket letter integrationen i forskellige tavlekonfigurationer.

På grund af sine egenskaber er Cirprotec PSC4-12,5/400 TT velegnet til beskyttelse af trefasede elektriske installationer i bygninger, industri, telekommunikation, vandbehandling, ladestandere til elbiler og andre anvendelser, hvor det er nødvendigt at begrænse transient overspænding med høj energi.

Normer

Cirprotec PSC4-12,5/400 TT overholder standarderne IEC 61643-11 og EN 61643-11 for overspændingsbeskyttelsesenheder tilsluttet lavspændingsnet.

Takket være sin høje afledningskapacitet, kombinerede Type 1+2-beskyttelse, trefasede 3P+N-konfiguration og konstruktion med udtagelige patroner tilbyder Cirprotec PSC4-12,5/400 TT en robust og praktisk løsning til at beskytte installationer og elektrisk udstyr mod transient overspænding.
