Overspændingsbeskytter PSC2-230-TT 1P+N 12,5kA 2 moduler aftagelig

Cirprotec PSC2-12,5/230 TT transient overspændingsbeskytter, reference 77738205, er en kombineret enhed Type 1+2, designet til at beskytte enfasede elektriske installationer mod transiente overspændinger forårsaget af atmosfæriske udladninger og koblinger i nettet. Den har en intern 1+1-konfiguration til fase, nul og jord, en impulsstrøm Iimp på 12,5 kA mellem L-N og et udskifteligt format på kun 2 moduler til DIN-skinne.

Den er specifikt identificeret af Cirprotec til TT-net på 230 V og kombinerer funktionerne fra en Type 1- og en Type 2-beskytter i samme enhed. Den tilbyder en nominel afledningsstrøm In på 20 kA mellem L-N, maksimal afledningsstrøm Imax på 65 kA og et beskyttelsesniveau Up ≤1,3 kV mellem fase og nul, hvilket giver en højtydende løsning til bolig-, erhvervs- og industrifordelingstavler.

Kombineret Type 1+2-beskytter

Cirprotec PSC2-12,5/230 TT er klassificeret som Klasse I+II i henhold til IEC og Type 1+2 i henhold til EN. Denne dobbelte klassificering gør det muligt at virke både mod impulsstrømme forbundet med lynnedslag og mod transiente overspændinger af lavere energi, som induceres eller genereres af koblinger i nettet.

Ved at integrere begge funktioner i én enhed forenkles koordineringen af overspændingsbeskyttelsen i eltavlen.

Impulsstrøm Iimp på 12,5 kA

Værdien på 12,5 kA i den kommercielle betegnelse svarer til impulsafledningsstrømmen Iimp mellem L-N, testet med bølgeformen 10/350 µs, som er karakteristisk for Type 1-beskyttere.

• Iimp L-N, bølge 10/350 µs: 12,5 kA.
• Iimp N-PE, bølge 10/350 µs: 25 kA.

Derfor må 12,5 kA ikke forveksles med beskytterens maksimale afledningsstrøm Imax.

Imax på 65 kA og In op til 25 kA

Som Type 2-beskytter har PSC2-12,5/230 TT høje afledningskapaciteter med bølgeformen 8/20 µs:

• Nominel afledningsstrøm In L-N: 20 kA.
• Nominel afledningsstrøm In N-PE: 25 kA.
• Maksimal afledningsstrøm Imax L-N: 65 kA.
• Maksimal afledningsstrøm Imax N-PE: 65 kA.

Disse egenskaber gør det muligt for enheden at håndtere gentagne transiente impulser inden for de betingelser, der er fastsat i IEC/EN 61643-11-standarderne.

1+1-konfiguration til enfasede installationer

Selv om den kommercielt kan beskrives som en 1P+N-beskytter, definerer Cirprotec teknisk dens arkitektur som en intern 1+1-konfiguration med 2 poler.

Beskyttelsesmoderne er:

• L-N: beskyttelse mellem fase og nul.
• N-PE: beskyttelse mellem nul og beskyttelsesleder.

Denne konfiguration er særligt velegnet til TT-systemer, som angivet i selve betegnelsen PSC2-12,5/230 TT for denne reference.

Nominel spænding på 230 V

Beskytteren er designet til en nominel spænding på 230 V AC ved 50-60 Hz. Den maksimale kontinuerlige driftsspænding Uc varierer afhængigt af beskyttelsesmoden:

• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.

Disse værdier bestemmer den spænding, som enheden kan tåle kontinuerligt uden at starte sin beskyttelsesfunktion.

Reduceret beskyttelsesniveau Up

Cirprotec angiver følgende spændingsbeskyttelsesniveauer ved den nominelle afledningsstrøm:

• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.

Up-niveauet repræsenterer den restspænding, der opstår under beskytterens aktivering, og er afgørende for at koordinere enheden med spændingsholdbarheden for udstyret nedstrøms.

Kortslutningskapacitet Isccr på 25 kA

PSC2-12,5/230 TT har en kortslutningskapacitet Isccr på 25 kA. Cirprotec angiver desuden en maksimal forudgående sikring på 200 A type gG.

Backupbeskyttelsen og dens koordinering skal vælges i henhold til tavlens faktiske egenskaber og producentens anvisninger.

Følgstrøm Ifi på 100 A

Den følgstrøm Ifi, som Cirprotec angiver, er 100 A. Denne parameter er relateret til beskytterens evne til at afbryde netstrømmen, som kan fortsætte med at løbe efter aktivering af beskyttelseselementet.

Hurtig reaktion mod overspændinger

Beskytteren har meget korte reaktionstider:

• Reaktionstid L-N: ≤25 ns.
• Reaktionstid N-PE: ≤100 ns.

Denne hurtige aktivering gør det muligt at begrænse meget korte impulser, før de forplanter sig til installationens elektriske og elektroniske modtagere.

Dynamisk termisk frakobling

PSC2 har dynamisk termisk frakobling. Når et beskyttelseselement når slutningen af sin levetid eller en unormal tilstand, foretager den interne mekanisme frakobling i åben kredsløbstilstand.

Dette system bidrager til at opretholde enhedens sikkerhed gennem hele dens levetid.

Udskifteligt plug-in-format med udskiftelige patroner

En af fordelene ved PSC2-12,5/230 TT er dens plug-in-design. Beskyttelsespatronerne kan tages ud af basen og udskiftes, når de når slutningen af deres levetid, uden at hele enheden skal afmonteres eller udskiftes.

Cirprotec anvender desuden mekanisk polariserede patroner i henhold til netspændingen, hvilket hjælper med at undgå montering af en forkert reference under vedligeholdelsesarbejde.

Visuel statusindikator

Enheden har visuel signalering, som gør det nemt at inspicere patronernes status:

• Grøn: beskytter i drift.
• Ikke grøn: patron udtjent og skal udskiftes.

Reference 77738205 svarer til standardversionen uden fjernindikationskontakt. Den tilsvarende variant med fjernsignalering er reference 77738206.

Udskiftningspatroner

Cirprotec tilbyder specifikke udskiftelige patroner for at lette vedligeholdelsen af beskytteren:

• Linjepatron til 230 V: PSC-12,5/230, reference 77738601.
• Nulpatron: PSC-25N, reference 77738613.

Den individuelle udskiftning gør det muligt at bevare den eksisterende base og kabelføring, når kun ét af beskyttelseselementerne har nået slutningen af sin levetid.

Vendbart chassis og Biconnect-tilslutning

PSC 12,5-serien har vendbart chassis for at give fleksibilitet i tavlens kabelføring. Cirprotec anvender også sit Biconnect-tilslutningssystem, der er forberedt til at lette tilslutning via kabel og klemme eller samleskinne.

2 moduler til DIN-skinne

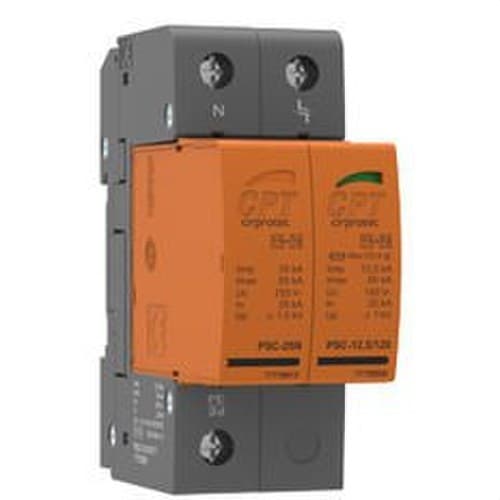

PSC2-12,5/230 TT optager kun 2 moduler og er designet til montering på DIN-skinne. Dens mål er cirka 36 mm i bredden, 90 mm i højden og 76 mm i dybden.

Det kompakte format gør det nemt at integrere Type 1+2-beskyttelse i tavler, hvor pladsen er begrænset.

Klemmer til ledere op til 35 mm²

Cirprotec angiver følgende tilslutningskapaciteter:

• Stiv leder: fra 6 til 35 mm².
• Fleksibel leder: fra 6 til 25 mm².
• Tilspændingsmoment: 3 Nm.

Det endelige tværsnit skal vælges i henhold til installationens karakteristika og monteringsanvisningerne.

IP20-beskyttelse

Enheden har kapslingsklasse IP20 og er beregnet til installation inde i eltavler eller kapslinger, der giver den nødvendige beskyttelse til installationsstedet.

Bredt temperaturområde

Beskytteren kan fungere mellem -40 og +85 °C og tåler en relativ luftfugtighed på 5 til 95 %, hvilket giver et bredt miljømæssigt spænd for professionelle elektriske installationer.

Det isolerende materiale er PA66 CT1 og har brandklassificering UL94 V-0.

Anvendelser for Cirprotec PSC2-12,5/230 TT

• Enfasede eltavler.
• Installationer med TT-system.
• Boliger og beboelsesejendomme.
• Erhvervs- og tertiære bygninger.
• Industrielle installationer.
• Telekommunikation.
• Infrastruktur til opladning af elbiler.
• Fotovoltaiske installationer på AC-siden, når konfigurationen er kompatibel.
• Installationer, hvor der kræves koordineret Type 1+2-beskyttelse.
• Beskyttelse af elektrisk og elektronisk udstyr mod transiente overspændinger.

Tekniske egenskaber for Cirprotec 77738205

• Mærke: Cirprotec.
• Reference: 77738205.
• Model: PSC2-12,5/230 TT.
• Serie: PSC 12,5 1+1.
• Type: transient overspændingsbeskytter.
• IEC-klassificering: Klasse I+II.
• EN-klassificering: Type 1+2.
• Anvendelse: AC-elnet.
• Kommerciel konfiguration: enfaset 1P+N.
• Intern konfiguration: 1+1.
• Antal poler: 2.
• Netsystem: TT.
• Beskyttelsesmodi: L-N / N-PE.
• Nominel spænding Un: 230 V AC.
• Frekvens: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 255 V AC.
• Iimp L-N, bølge 10/350 µs: 12,5 kA.
• Iimp N-PE, bølge 10/350 µs: 25 kA.
• In L-N, bølge 8/20 µs: 20 kA.
• In N-PE, bølge 8/20 µs: 25 kA.
• Imax L-N, bølge 8/20 µs: 65 kA.
• Imax N-PE, bølge 8/20 µs: 65 kA.
• Up L-N: ≤1,3 kV.
• Up N-PE: ≤1,5 kV.
• Kortslutningskapacitet Isccr: 25 kA.
• Maksimal forudgående sikring: 200 A gG.
• Følgstrøm Ifi: 100 A.
• Reaktionstid L-N: ≤25 ns.
• Reaktionstid N-PE: ≤100 ns.
• Dynamisk termisk frakobling: ja.
• Frakoblingstilstand: åben kredsløb.
• Format: plug-in.
• Udskiftelige patroner: ja.
• Visuel indikator: grøn OK / ikke grøn udskift.
• Fjernindikering: nej.
• Version med fjernindikering: 77738206.
• Vendbart chassis: ja.
• Biconnect-tilslutning: ja.
• Antal DIN-moduler: 2.
• Montering: DIN-skinne.
• Omtrentlige mål: 36 x 90 x 76 mm.
• Kapslingsklasse: IP20.
• Isolerende materiale: PA66 CT1.
• Brandklassificering: UL94 V-0.
• Stiv leder: 6-35 mm².
• Fleksibel leder: 6-25 mm².
• Tilspændingsmoment: 3 Nm.
• Driftstemperatur: -40 til +85 °C.
• Relativ luftfugtighed: 5-95%.
• Linjepatron: PSC-12,5/230, reference 77738601.
• Nulpatron: PSC-25N, reference 77738613.
• Standarder: IEC 61643-11 og EN 61643-11.

Højtydende Type 1+2-beskyttelse på kun 2 moduler

Cirprotec PSC2-12,5/230 TT kombinerer Type 1- og Type 2-beskyttelse i en kompakt enhed til 230 V enfasede TT-net. Dens Iimp på 12,5 kA mellem L-N, Imax på 65 kA, In på 20 kA og Up ≤1,3 kV giver en høj beskyttelsesevne mod forskellige typer transiente overspændinger.

Det udskiftelige plug-in-design, de udskiftelige patroner, den visuelle indikator, det vendbare chassis og Biconnect-tilslutningen forenkler installationen og efterfølgende vedligeholdelse, mens bredden på kun 2 moduler gør det muligt at optimere den tilgængelige plads i tavlen.

Vigtigt: de 12,5 kA, der er angivet i det kommercielle navn, svarer til impulsstrømmen Iimp med bølge 10/350 µs mellem L-N, som er karakteristisk for Type 1-klassificeringen. Den maksimale afledningsstrøm Imax med bølge 8/20 µs er 65 kA. Denne reference har ikke fjernkontakt; til denne funktion svarer version 77738206.
