Superimmuniseret Differentiel 2P 40A 300mA

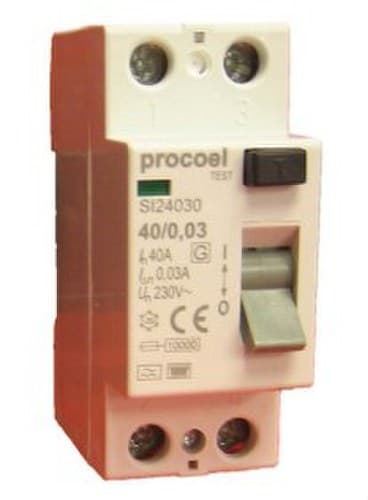

Procoel SI240300 fejlstrømsafbryder med superimmunisering er en 2-polet enhed, 40 A og en differentiel følsomhed på 300 mA, designet til at beskytte elektriske installationer mod lækstrømme. Dens klasse F-teknologi giver høj immunitet mod uønskede udkoblinger og gør det muligt at registrere reststrømme med komponenter af forskellige frekvenser, hvilket gør den særligt velegnet til kredsløb med frekvensomformere, inverter-klimaanlæg, IT-udstyr og andre elektroniske belastninger.

SI240300 har en betinget brydeevne på 10 kA, elektromekanisk funktion, kapslingsklasse IP20 og tilslutning for ledere op til 35 mm². Dens bipolære format er beregnet til enfasede installationer, og nullederen er placeret på venstre side.

Superimmuniseret fejlstrømsafbryder klasse F

Klasse F udvider registreringsegenskaberne for reststrømme i moderne installationer med effektelektronik. Ud over sinusformede vekselstrømme og de bølgeformer, som klasse A-fejlstrømsafbrydere dækker, kan den reagere på reststrømme sammensat af flere frekvenser.

Procoel angiver for denne serie en detekteringskapacitet for blandede reststrømme op til 1 kHz, en egenskab der er særligt nyttig i installationer med ikke-lineære belastninger og elektronisk udstyr.

Høj immunitet mod uønskede udkoblinger

SI240300’s superimmuniserede design øger modstandsdygtigheden over for forstyrrelser, som kan forårsage utilsigtede afbrydelser i konventionelle fejlstrømsafbrydere.

Denne egenskab er særligt interessant i installationer med harmoniske, elektroniske filtre, omformere eller inverter-udstyr, hvor man ønsker at reducere unødvendige afbrydelser af forsyningen.

Differentialfølsomhed på 300 mA

Den nominelle differentielle strøm IΔn er 300 mA. Denne følsomhed anvendes typisk i kredsløb, hvor der kræves fejlstrømsbeskyttelse mod isolationsfejl med en højere tærskel end de højfølsomme 30 mA fejlstrømsafbrydere.

Valget af følsomhed skal foretages i overensstemmelse med eldiagrammet, de beskyttelser der er installeret opstrøms og nedstrøms, samt de gældende lovkrav for hvert kredsløb.

2 poler til enfasede installationer

SI240300 har 2 poler og er beregnet til at afbryde de aktive ledere i en enfaset installation. Nullederen er placeret på enhedens venstre side, hvilket skal respekteres under tilslutningen.

Nominel strøm på 40 A

Fejlstrømsafbryderens nominelle strøm er 40 A. Da det er en fejlstrømsafbryder uden indbygget overstrømsbeskyttelse, skal den koordineres med passende automatsikringer for at beskytte kredsløbet mod overbelastning og kortslutning.

Betinget brydeevne på 10 kA

Procoel angiver en betinget brydeevne på 10 kA i overensstemmelse med de betingelser, der er fastsat i den gældende standard for fejlstrømsafbrydere.

Koordineringen med overstrømsbeskyttelsen skal udføres i henhold til installationens karakteristika og producentens anvisninger.

Detektering af lækstrømme op til 1 kHz

En af de vigtigste egenskaber ved klasse F-fejlstrømsafbrydere er deres evne til at reagere på reststrømme, der indeholder forskellige frekvenser, typisk fra elektronisk udstyr og omformere.

SI240300 kan registrere vekselstrømme, pulserende strømme med jævnstrømskomponent og blandede reststrømme op til 1 kHz.

Modstandsdygtighed over for transiente impulser

SI-serien tilbyder høj immunitet over for transiente strømme. For denne model er der angivet en modstandsdygtighed over for impulser med bølgeformen 8/20 µs på op til 3 kA.

Denne egenskab bidrager til at reducere uønskede udkoblinger forårsaget af visse kortvarige transiente forstyrrelser.

Elektromekanisk funktion

Procoel SI240300 anvender et elektromekanisk funktionsprincip. Funktionerne for registrering, evaluering og differentiel udkobling er ikke afhængige af ekstern forsynet hjælpeelektronik.

Denne konstruktion hjælper med at opretholde fejlstrømsfunktionen ved variationer i forsyningsspændingen inden for de af producenten angivne betingelser.

Særligt velegnet til elektroniske belastninger

Klasse F-teknologien gør SI240300 til et særligt velegnet valg til kredsløb med udstyr, der kan generere forvrængede eller højfrekvente reststrømme.

• Inverter-klimaanlæg.
• Frekvensomformere og konvertere.
• Pumper med elektronisk regulering.
• IT-udstyr.
• Switchede strømforsyninger.
• Husholdningsapparater med elektronisk hastighedsstyring.
• Industrieudstyr med effektelektronik.
• Erhvervsinstallationer med mange elektroniske belastninger.

Tilslutning via kabel eller kam

Fejlstrømsafbryderen kan tilsluttes med kobberledere op til 35 mm² og understøtter kompatible PIN-type fordelingskamme.

Denne egenskab gør det lettere at integrere den sammen med andre modulære enheder i eltavlen.

Mekanisk positionsindikator

SI240300 har visuel signalering, så kontaktpositionen hurtigt kan kontrolleres:

• Rød: kontakter lukkede, ON-position.
• Grøn: kontakter åbne, OFF-position.

Modulært format til DIN-skinne

Fejlstrømsafbryderen monteres på DIN-skinne og har omtrentlige mål på 85 mm i højden, 58 mm i dybden og 35 mm i bredden, svarende til et kompakt format på 2 moduler.

Den kan installeres både lodret og vandret afhængigt af tavlens opbygning.

IP20-beskyttelse

SI240300 har kapslingsklasse IP20 og er designet til installation i eltavler eller egnede kapslinger, der giver den nødvendige miljø- og berøringsbeskyttelse.

Gældende standarder

Serien er fremstillet i overensstemmelse med IEC/EN 61008-1 for fejlstrømsafbrydere uden indbygget overstrømsbeskyttelse. For de specifikke klasse F-egenskaber henviser den tekniske dokumentation også til EN 62423.

Tekniske egenskaber for Procoel SI240300

• Mærke: Procoel / Hyundai Electric.
• Reference: SI240300.
• Type: superimmuniseret fejlstrømsafbryder.
• Klasse: F.
• Antal poler: 2P.
• Anvendelse: enfaset installation.
• Nullederens placering: venstre.
• Nominel strøm: 40 A.
• Differentialfølsomhed IΔn: 300 mA / 0,3 A.
• Nominel spænding: 230/400 V AC.
• Betinget brydeevne: 10 kA.
• Funktion: elektromekanisk.
• Frekvensdetektering: op til 1 kHz.
• Immunitet mod impulser 8/20 µs: op til 3 kA.
• Kontinuerlige jævnstrømme med lav værdi, der ikke påvirker funktionen: op til 10 mA.
• Tilslutningskapacitet: ledere fra 1 til 35 mm².
• Kompatibel med PIN-type kam: ja.
• Positionsindikator: rød ON / grøn OFF.
• Kapslingsklasse: IP20.
• Montering: DIN-skinne.
• Bredde: 35 mm.
• Omtrentlige mål: 85 x 58 x 35 mm.
• Installationsposition: lodret eller vandret.
• Hjælpekontakter: nej.
• Angivet elektrisk/mekanisk levetid: minimum 2000 koblinger.
• Standard: IEC/EN 61008-1 og EN 62423 for klasse F-egenskaber.
• Mærkning: CE.

Differentialbeskyttelse til installationer med elektronik

Procoel SI240300 kombinerer en nominel strøm på 40 A og en følsomhed på 300 mA med immunitets- og detekteringsegenskaberne fra en klasse F-fejlstrømsafbryder. Dens evne til at genkende blandede reststrømme op til 1 kHz gør den velegnet til installationer med en høj andel af elektronisk udstyr.

Betinget brydeevne på 10 kA, immunitet mod impulser op til 3 kA, terminaler til op til 35 mm² og et 2-moduls format fuldender en løsning målrettet kompatible bolig-, erhvervs- og industrinstallationer.

Vigtigt: SI240300 er en fejlstrømsafbryder og indeholder ikke magnetotermisk beskyttelse mod overbelastning eller kortslutning. Desuden må dens følsomhed på 300 mA ikke forveksles med den ekstra højfølsomme 30 mA-beskyttelse, der kræves i visse kredsløb. Valg og installation skal udføres i overensstemmelse med gældende regler og installationens konkrete karakteristika.
