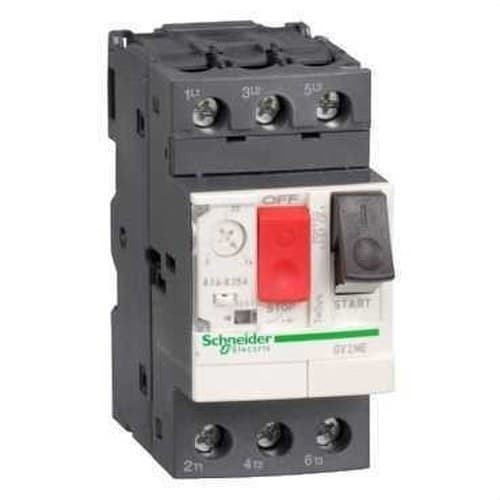

Magnetotermisk afbryder 4-6,3A

Schneider Electric TeSys Deca GV2ME10 er en motorværn eller magnetotermisk afbryder med 3 poler, designet til beskyttelse og manuel styring af trefasede motorer. Den har en justerbar termisk beskyttelse fra 4 til 6,3 A, fast magnetisk udløsning på 91 A og kapacitet til motorer på op til 2,2 kW ved 400/415 V. Kombinationen af beskyttelse mod overbelastning, kortslutning og fasesvigt gør det muligt at samle flere motorbeskyttelsesfunktioner i én kompakt enhed.

Referencen GV2ME10 tilhører Schneider Electrics TeSys Deca GV2-serie og betjenes frontalt via start- og stopknapper. Den har skrueklemmer, kan monteres direkte på 35 mm DIN-skinne og tilbyder høj brydeevne med 100 kA ved 400/415 V AC i henhold til IEC 60947-2.

Magnetotermisk motorværn fra 4 til 6,3 A

GV2ME10 har en termomagnetisk udløserenhed, der er specifikt udviklet til motorbeskyttelse.

Den termiske beskyttelse kan justeres mellem:

• Minimumsstrøm: 4 A.
• Maksimumsstrøm: 6,3 A.

Indstillingen skal foretages i overensstemmelse med motorens mærkestrøm og de faktiske driftsforhold i installationen.

Termisk beskyttelse mod overbelastning

Den termiske del af motorværnet beskytter mod langvarige overbelastninger. Hvis motoren trækker en strøm, der overstiger den indstillede værdi i en bestemt periode, afbryder enheden kredsløbet for at forhindre overophedning af viklinger og kabelføring.

Da den kan justeres mellem 4 og 6,3 A, kan samme GV2ME10 tilpasses forskellige motorer inden for dette strømområde.

Magnetisk beskyttelse mod kortslutning

Den magnetiske beskyttelse giver en hurtig reaktion ved høje kortslutningsstrømme.

Schneider Electric angiver en magnetisk udløsningsstrøm på 91 A for GV2ME10.

Denne beskyttelse virker uafhængigt af den termiske indstilling og er designet til hurtigt at afbryde kredsløbet ved fejl med høj strømstyrke.

Følsomhed over for fasesvigt

Schneider Electric GV2ME10 har følsomhed over for fasesvigt i henhold til IEC 60947-4-1.

Denne egenskab er særligt vigtig for trefasede motorer, da drift med en manglende fase kan medføre betydelig strømubalance, tab af moment og overophedning af motoren.

3 poler til trefasede motorer

Motorværnet har en 3-polet konfiguration, velegnet til forsyningskredsløb for trefasede motorer.

• Antal poler: 3P.
• Nettype: vekselstrøm.
• Frekvens: 50/60 Hz.
• Maksimal driftsspænding Ue: 690 V AC.

Op til 2,2 kW ved 400/415 V

Den kompatible motoreffekt afhænger af forsyningsspændingen. Schneider Electric angiver:

• 400/415 V AC: op til 2,2 kW.
• 500 V AC: op til 3 kW.
• 690 V AC: op til 4 kW.

Det endelige valg skal primært foretages ud fra motorens reelle mærkestrøm, som skal ligge inden for reguleringsområdet 4 til 6,3 A.

Brydeevne på 100 kA ved 400 V

GV2ME10 har en høj ultimativ brydeevne Icu, som varierer afhængigt af driftsspændingen:

• 230/240 V AC: 100 kA.
• 400/415 V AC: 100 kA.
• 440 V AC: 50 kA.
• 500 V AC: 50 kA.
• 690 V AC: 3 kA.

I et konventionelt trefaset 400 V-net opnår enheden derfor en Icu på 100 kA i henhold til IEC 60947-2.

Driftsbrydeevne Ics

Schneider Electric angiver en driftsbrydeevne Ics svarende til 100 % af Icu ved 230/240 V, 400/415 V, 440 V og 500 V.

Ved 690 V svarer Ics til 75 % af Icu.

Denne høje kapacitet gør det muligt at anvende motorværnet i installationer, hvor der kan forekomme høje kortslutningsstrømme, altid inden for fabrikantens angivne betingelser.

AC-3 og AC-3e kategorier

GV2ME10 er beregnet til motorbeskyttelses- og motorstyringsapplikationer i kategorierne:

• AC-3.
• AC-3e.

Disse kategorier er relateret til start og afbrydelse af asynkronmotorer, hvilket gør enheden særligt velegnet til motortavler og maskinanlæg.

Manuel betjening med trykknapper

GV2ME10 har et frontbetjent system med trykknapper, som gør det muligt manuelt at til- og frakoble motoren.

Dermed kan samme enhed udføre:

• Manuel tilkobling.
• Manuel frakobling.
• Beskyttelse mod overbelastning.
• Beskyttelse mod kortslutning.
• Beskyttelse mod fasesvigt.

For at automatisere start og stop på afstand kan den kombineres med en kompatibel TeSys-kontaktor.

Egnet til adskillelse

Schneider Electric GV2ME10 er egnet til isolation eller adskillelse i henhold til IEC 60947-1.

Det gør det muligt at bruge den som afbrydelseselement i tavlen under vedligeholdelsesarbejde, altid i overensstemmelse med gældende sikkerhedsprocedurer.

Isolationsspænding og impulsholdespænding

• Nominel isolationsspænding Ui: 690 V AC.
• Impulsholdespænding Uimp: 6 kV.
• Maksimal driftsspænding Ue: 690 V AC.
• Frekvens: 50/60 Hz.

Montering på DIN-skinne eller plade

Motorværnet kan installeres med forskellige systemer:

• Clip på symmetrisk 35 mm DIN-skinne.
• Montering på plade med kompatibel adapter.

Det kan monteres både lodret og vandret inden for de betingelser, som Schneider Electric foreskriver.

Skrueterminaler

GV2ME10 anvender skrueterminaler til effektkredsløbet.

Afhængigt af ledertypen understøttes:

• Stiv leder: op til 2 ledere på 1 til 6 mm².
• Fleksibel leder uden endehylse: op til 2 ledere på 1,5 til 6 mm².
• Fleksibel leder med endehylse: op til 2 ledere på 1 til 4 mm².
• Tilspændingsmoment: 1,7 Nm.

Kompakt format på 45 mm

TeSys GV2ME10 har kompakte mål, som gør den let at integrere i styretavler:

• Bredde: 45 mm.
• Højde: 89 mm.
• Dybde: 78,5 mm på 7,5 mm DIN-skinne.
• Vægt: ca. 0,26 kg.
• Farve: mørkegrå.

Holdbarhed på op til 100.000 cyklusser

Schneider Electric angiver:

• Mekanisk holdbarhed: 100.000 cyklusser.
• Elektrisk holdbarhed: 100.000 cyklusser i AC-3 ved 415 V og mærkestrøm.
• Nominel drift: kontinuerlig i henhold til IEC 60947-4-1.

IP20-beskyttelsesgrad

GV2ME10 tilbyder:

• Beskyttelsesgrad: IP20 i henhold til IEC 60529.
• Slagfasthed: IK04.

Den er beregnet til installation inde i en tavle eller kapsling, som giver den nødvendige beskyttelse til arbejdsmiljøet.

Miljøforhold

• Driftstemperatur: -20 til 60 °C.
• Opbevaringstemperatur: -40 til 80 °C.
• Driftshøjde: op til 2.000 m.
• Stødmodstand: 30 gn i 11 ms.
• Vibrationsmodstand: 5 gn mellem 5 og 150 Hz.

Anvendelser for Schneider Electric GV2ME10

Motorværnet kan anvendes til beskyttelse af motorer, hvis mærkestrøm ligger mellem 4 og 6,3 A, for eksempel i:

• Pumper.
• Ventilatorer.
• Kompressorer.
• HVAC-udstyr.
• Industrielle maskiner.
• Transportanlæg.
• Mindre værktøjsmaskiner.
• Automatiseringstavler.
• Direkte motorstartere.

Kompatibel med TeSys-kontaktorer

GV2ME10 kan kombineres med Schneider Electric TeSys-kontaktorer for at danne en komplet motorstarter.

Ved hjælp af specifikt tilslutningstilbehør kan den blandt andet kombineres med:

• Kompakte TeSys K-kontaktorer.
• Kompatible TeSys Deca-kontaktorer.
• Hjælpekontakter og signalering.
• Underspændingsudløsere.
• Shuntudløsere.
• Monterings- og tilslutningstilbehør.

Den præcise reference for hvert tilbehør skal vælges i henhold til starterens konfiguration og Schneider Electrics koordineringstabeller.

Tekniske egenskaber for Schneider Electric GV2ME10

• Mærke: Schneider Electric.
• Reference: GV2ME10.
• Serie: TeSys Deca.
• Familie: TeSys GV2.
• Type: motorværn / magnetotermisk motorafbryder.
• Anvendelse: motorbeskyttelse.
• Antal poler: 3P.
• Udløsningsteknologi: termomagnetisk.
• Maksimal mærkestrøm: 6,3 A.
• Termisk justeringsområde: 4-6,3 A.
• Magnetisk udløsningsstrøm: 91 A.
• Følsomhed over for fasesvigt: ja.
• Motoreffekt ved 400/415 V: 2,2 kW.
• Motoreffekt ved 500 V: 3 kW.
• Motoreffekt ved 690 V: 4 kW.
• Icu ved 230/240 V: 100 kA.
• Icu ved 400/415 V: 100 kA.
• Icu ved 440 V: 50 kA.
• Icu ved 500 V: 50 kA.
• Icu ved 690 V: 3 kA.
• Brugskategorier: A, AC-3 og AC-3e.
• Maksimal driftsspænding Ue: 690 V AC.
• Isolationsspænding Ui: 690 V AC.
• Impulsholdespænding Uimp: 6 kV.
• Frekvens: 50/60 Hz.
• Betjeningstype: start/stop-trykknapper.
• Egnet til adskillelse: ja.
• Terminaler: skrueterminaler.
• Tilspændingsmoment: 1,7 Nm.
• Montering: 35 mm DIN-skinne eller plade med adapter.
• Bredde: 45 mm.
• Højde: 89 mm.
• Dybde: 78,5 mm.
• Vægt: ca. 0,26 kg.
• Beskyttelsesgrad: IP20.
• Slagfasthed: IK04.
• Mekanisk holdbarhed: 100.000 cyklusser.
• Elektrisk holdbarhed: 100.000 cyklusser i AC-3 ved 415 V.
• Driftstemperatur: -20 til 60 °C.
• Opbevaringstemperatur: -40 til 80 °C.
• Højde: op til 2.000 m.
• Hovedstandarder: IEC/EN 60947-2 og IEC/EN 60947-4-1.

Komplet motorbeskyttelse i et kompakt format

Schneider Electric TeSys Deca GV2ME10 kombinerer justerbar termisk beskyttelse, øjeblikkelig magnetisk beskyttelse, følsomhed over for fasesvigt og manuel betjening i én kompakt enhed. Dets område på 4 til 6,3 A gør det muligt at beskytte trefasede motorer på op til 2,2 kW ved 400/415 V, når deres mærkestrøm ligger inden for det justerbare område.

Dets høje brydeevne på 100 kA ved 400/415 V, muligheden for at kombinere det med TeSys-kontaktorer og montering på DIN-skinne gør GV2ME10 til en særligt velegnet løsning til motorstartere, maskiner og professionelle automations-tavler.

Vigtigt: GV2ME10 er ikke en fejlstrømsafbryder og giver ikke beskyttelse mod jordfejlstrømme. Dets funktion er at beskytte motorer mod overbelastning, kortslutning og fasesvigt. Når installationen kræver fejlstrømsbeskyttelse, skal der tilføjes en separat egnet enhed.
