Magnetisk differential 4A skruetilslutning

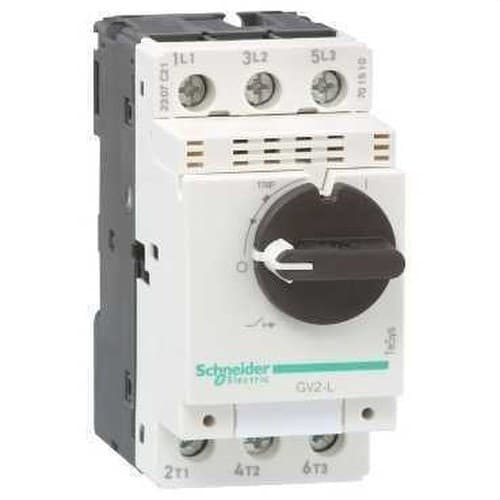

Schneider Electric TeSys GV2L08 motorværn med magnetisk udløsning er en afbryder til motorbeskyttelse med 3 poler og mærkestrøm på 4 A, udstyret med udelukkende magnetisk udløser, drejegreb og tilslutning via skrueterminaler. Den er designet til at give hurtig beskyttelse mod kortslutninger i trefasede motorkredsløb og til at udføre funktioner som tilkobling, frakobling og adskillelse i industrielle el-tavler og automationsanlæg.

Referencen GV2L08 er en del af TeSys Deca / TeSys GV2-serien fra Schneider Electric. Det kompakte design gør det muligt at montere den på 35 mm DIN-skinne eller direkte på plade og kombinere den med kontaktorer og termorelæer fra TeSys for at danne komplette motorstartere.

4 A motorværn med magnetisk udløsning

Schneider Electric GV2L08 har en mærkestrøm In på 4 A og anvender magnetisk udløsningsteknologi.

Den magnetiske udløsning er beregnet til at reagere hurtigt, når der opstår en meget høj strøm forårsaget af en kortslutning, så fejlen ikke forbliver påført motoren, lederne og de øvrige komponenter i kredsløbet.

I modsætning til de magnetotermiske motorværn i GV2P-serien har denne reference ikke en justerbar termisk overbelastningsbeskyttelse.

Det er ikke en fejlstrømsafbryder

Selv om den i nogle handelsbetegnelser kan fremstå upræcist som "magnetisk differential", er GV2L08 ikke en fejlstrømsafbryder og er ikke designet til at registrere lækstrømme til jord.

Hovedfunktionen er magnetisk beskyttelse mod kortslutninger i motorkredsløbet.

Den må derfor ikke forveksles med:

• RCCB-fejlstrømsafbrydere.
• RCBO kombiafbrydere.
• Magnetotermiske motorværn med integreret termisk beskyttelse.

Skal kombineres med termisk overbelastningsbeskyttelse

Da den kun har magnetisk udløsning, angiver Schneider Electric, at GV2L08 skal anvendes sammen med et passende termisk overbelastningsrelæ for at opnå fuld motorbeskyttelse.

Inden for fabrikantens anbefalede kombinationer kan den forbindes med et TeSys-overbelastningsrelæ, der er korrekt valgt til motorens mærkestrøm.

På den måde udfører hver enhed en specifik funktion:

• GV2L08: hurtig beskyttelse mod kortslutninger og adskillelse.
• Termorelæ: beskyttelse af motoren mod langvarige overbelastninger og visse unormale driftsforhold.
• Kontaktor: elektrisk kobling og fjernstyring af motoren, når den indgår i starteren.

3-polet trefaset konfiguration

Schneider Electric GV2L08 har en 3-polet konfiguration, velegnet til beskyttelse af trefasede motorkredsløb.

De tre faseledere passerer gennem enheden og afbrydes samtidig, når mekanismen udløses, eller når brugeren manuelt sætter grebet i frakoblet position.

Frontmonteret drejegreb

Motorværnet er udstyret med et drejegreb, som gør det muligt direkte at udføre til- og frakobling.

Dette system letter betjeningen fra tavlens front og giver en tydelig indikation af enhedens status.

Schneider Electric har konstrueret mekanismen til at modstå et højt antal operationer, hvilket gør det muligt at anvende GV2L08 som manuelt koblingsapparat inden for de fastsatte anvendelsesbetingelser.

Høj kortslutningsafbrydelseskapacitet

GV2L-serien er kendetegnet ved sin høje afbrydelseskapacitet ved kortslutninger. Schneider Electrics tekniske dokumentation angiver for GV2L08 meget høje afbrydelsesværdier i lavspændingsnet, afhængigt af driftsspændingen og den pågældende handelsversion.

Ved endelig produktvalg skal den gældende afbrydelsesværdi for den konkrete installation og den aktuelle Schneider Electric-dokumentation altid kontrolleres.

Den høje afbrydelseskapacitet gør det muligt at integrere enheden i tavler, hvor der kan forekomme betydelige kortslutningsstrømme, forudsat at koordinering og selektivitet er korrekt beregnet.

Driftsspænding op til 690 V AC

GV2L08s hovedkreds er beregnet til drift i vekselstrømsnet op til 690 V AC ved 50/60 Hz, inden for de betingelser, som Schneider Electric angiver.

Blandt de vigtigste elektriske egenskaber er:

• Mærkestrøm: 4 A.
• Antal poler: 3P.
• Nettype: vekselstrøm.
• Frekvens: 50/60 Hz.
• Maks. mærkedriftsspænding: 690 V AC.
• Mærkeisolationsspænding Ui: 690 V.
• Impulsmodstandsspænding Uimp: 6 kV.

Anvendelseskategorier til motorbeskyttelse og -styring

Schneider Electric GV2L08 er designet i overensstemmelse med de kategorier, der gælder for afbrydere og motorstyringsapparater.

Fabrikantens dokumentation angiver:

• Kategori A i henhold til IEC 60947-2.
• AC-3 i henhold til IEC 60947-4-1.
• AC-3e i henhold til IEC 60947-4-1.

Disse kategorier afspejler anvendelsen som beskyttelses- og koblingselement i motorkredsløb.

Egnet til adskillelse

Schneider Electric angiver, at GV2L08 er egnet til isolation eller adskillelse i henhold til IEC 60947-1.

Denne egenskab gør det muligt at anvende enheden til at etablere elektrisk adskillelse af kredsløbet inden for de betingelser, som fabrikanten og installationens design foreskriver.

Tilslutning via skrueterminaler

GV2L08 anvender skrueterminaler, som giver en fast mekanisk forbindelse af lederne.

Afhængigt af ledertypen understøttes:

• Stive ledere: op til 6 mm².
• Fleksible ledere uden endehylse: op til 6 mm².
• Fleksible ledere med endehylse: op til 4 mm².
• Tilspændingsmoment: ca. 1,7 Nm.

Kablingen skal udføres i overensstemmelse med de tværsnit og tilspændingsmomenter, som Schneider Electric angiver, for at sikre en holdbar elektrisk forbindelse.

Montering på DIN-skinne eller plade

TeSys GV2L08 tilbyder to primære monteringsmuligheder:

• 35 mm symmetrisk DIN-skinne: med clip.
• Montering på plade: med fastgørelsesskruer.

Denne fleksibilitet gør det nemt at integrere den både i modulære eltavler og i automationsskabe og industrimaskiner.

Kompakt format på 45 mm bredde

GV2L08 har et kompakt design, der er særligt velegnet til motorstartere:

• Bredde: 45 mm.
• Højde: ca. 89 mm.
• Dybde: ca. 97 mm.
• Vægt: ca. 0,33 kg.

Bredden på 45 mm passer til mange TeSys-motorstyringskomponenter og gør det lettere at opbygge kompakte enheder i eltavlen.

Kompatibel med TeSys-kontaktorer og relæer

Schneider Electric GV2L08 kan integreres med andre komponenter i TeSys-familien for at skabe komplette løsninger til beskyttelse og kobling.

Blandt de enheder, der kan indgå i enheden, er:

• TeSys-kontaktorer.
• Termiske overbelastningsrelæer.
• Hjælpekontakter.
• Underspændings- eller udløsningsspoler.
• Signaltilbehør.
• Kompatible kam- og distributionssystemer.
• Forlængede drejegreb til dørmontage.

Den nøjagtige reference for hvert tilbehør skal vælges i henhold til eldiagrammet og fabrikantens kompatibilitetstabeller.

Høj mekanisk holdbarhed

Schneider Electric angiver en mekanisk holdbarhed på op til 100.000 cyklusser for GV2L-mekanismen.

Derudover er der også høj elektrisk holdbarhed i AC-3/AC-3e motorstyringsapplikationer inden for enhedens nominelle betingelser.

Denne robusthed gør den velegnet til maskintavler og professionelle applikationer, hvor der kan foretages mange operationer i udstyrets levetid.

IP20-beskyttelsesgrad

Motorværnet har en IP20-beskyttelsesgrad i henhold til IEC 60529 og en mekanisk slagfasthed på IK04.

Som komponent til tavlemontage skal den installeres i en egnet kapsling, der giver den nødvendige miljø- og berøringsbeskyttelse for installationen.

Bredt temperaturområde

GV2L08 er beregnet til drift under forskellige miljøforhold:

• Omgivelsestemperatur under drift: -20 til 60 °C.
• Opbevaringstemperatur: -40 til 80 °C.
• Driftshøjde: op til 2.000 m uden yderligere angivne betingelser.
• Brandmodstand: 960 °C i henhold til IEC 60695-2-11.

Anvendelser for Schneider Electric GV2L08

TeSys GV2L08 kan anvendes i motorkredsløb, hvor der kræves uafhængig magnetisk beskyttelse og høj afbrydelseskapacitet.

Typiske anvendelser omfatter:

• Trefasede motorer.
• Pumper.
• Ventilatorer.
• Kompressorer.
• HVAC-udstyr.
• Transportanlæg.
• Industrimaskiner.
• Automationsskabe.
• Direkte motorstartere.
• Enheder bestående af motorværn, kontaktor og termorelæ.

Tekniske egenskaber for Schneider Electric GV2L08

• Mærke: Schneider Electric.
• Reference: GV2L08.
• Serie: TeSys Deca.
• Familie: TeSys GV2.
• Model: GV2L.
• Type: motorværn / magnetisk afbryder.
• Anvendelse: motorbeskyttelse.
• Udløsningsteknologi: magnetisk.
• Integreret termisk beskyttelse: nej.
• Antal poler: 3P.
• Mærkestrøm In: 4 A.
• Nettype: AC.
• Frekvens: 50/60 Hz.
• Maks. mærkedriftsspænding: 690 V AC.
• Isolationsspænding Ui: 690 V.
• Impulsmodstandsspænding Uimp: 6 kV.
• Anvendelseskategorier: kategori A, AC-3 og AC-3e.
• Egnet til adskillelse: ja.
• Betjeningstype: drejegreb.
• Tilslutningstype: skrueterminaler.
• Montering: 35 mm DIN-skinne eller plade.
• Bredde: 45 mm.
• Højde: ca. 89 mm.
• Dybde: ca. 97 mm.
• Vægt: ca. 0,33 kg.
• Stive ledere: op til 6 mm².
• Fleksible ledere uden endehylse: op til 6 mm².
• Fleksible ledere med endehylse: op til 4 mm².
• Tilspændingsmoment: ca. 1,7 Nm.
• Beskyttelsesgrad: IP20.
• Slagfasthed: IK04.
• Mekanisk holdbarhed: op til 100.000 cyklusser.
• Driftstemperatur: -20 til 60 °C.
• Opbevaringstemperatur: -40 til 80 °C.
• Brandmodstand: 960 °C.
• Vigtigste standarder: IEC/EN 60947-2 og IEC/EN 60947-4-1.
• EAN: 3389110213256.

Kompakt magnetisk beskyttelse til trefasede motorer

Schneider Electric TeSys GV2L08 giver en kompakt løsning til beskyttelse af motorkredsløb mod høje kortslutningsstrømme. Dens tre poler, mærkestrøm på 4 A, drejegreb, DIN-montage og skruetilslutning gør den let at integrere i maskin- og automationsskabe.

Designet gør det desuden muligt at kombinere den med kontaktorer og termorelæer fra TeSys for at skabe komplette og koordinerede motorstartere, hvor kobling, magnetisk beskyttelse og termisk beskyttelse er adskilt.

Vigtigt: GV2L08 har magnetisk beskyttelse mod kortslutninger, men ingen justerbar termisk overbelastningsbeskyttelse eller fejlstrømsbeskyttelse mod lækstrømme til jord. For fuld motorbeskyttelse skal den kombineres med termorelæet og de øvrige beskyttelser, som installationens design kræver.
