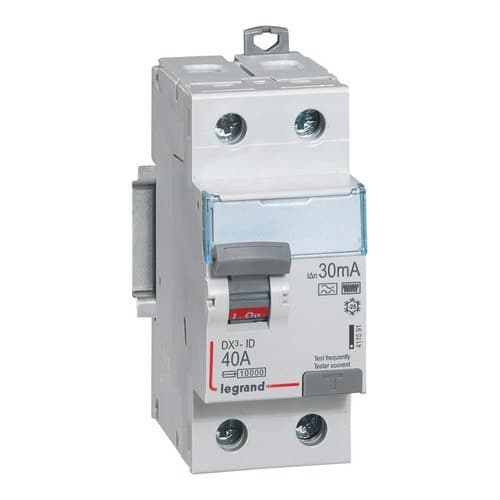

DX3-differential 2P 40A 30mA Klasse HPI

Legrand fejlstrømsafbryder DX³ 411591 er designet til at beskytte personer mod elektriske risici forbundet med lækstrømme til jord. Den har 2 poler, en mærkestrøm på 40 ampere, en fejlstrømsfølsomhed på 30 milliampere og en mærkespænding på 230 volt vekselstrøm.

Denne model tilhører Legrands serie af HPI højimmunitets fejlstrømsafbrydere, som af producenten i dag betegnes som type F. Dens konstruktion giver øget immunitet mod utilsigtede udkoblinger forårsaget af elektriske forstyrrelser, samtidig med at den kan registrere forskellige former for reststrøm.

Type F HPI med forstærket immunitet

Legrand 411591 er særligt udviklet til installationer, hvor der kan opstå forstyrrelser, som kan udløse uønskede udkoblinger i konventionelle fejlstrømsafbrydere.

Type F kan registrere vekslende reststrømme, pulserende jævnstrømme og højfrekvente reststrømme, hvilket giver en beskyttelse, der er tilpasset installationer med elektronisk udstyr og belastninger med effektelektronik.

Derudover bidrager dens forstærkede immunitet mod utilsigtede udkoblinger til at opretholde driftskontinuiteten i installationer, der udsættes for visse elektriske forstyrrelser.

Følsomhed på 30 milliampere

Fejlstrømsafbryderen har en mærkedifferensstrøm på 30 milliampere, en værdi der almindeligvis anvendes til ekstra beskyttelse af personer mod risikoen for elektrisk stød ved lækstrømme.

Enheden overvåger løbende balancen mellem den strøm, der går ind i og ud af kredsløbet. Når den registrerer en reststrøm over den fastsatte tærskel, afbrydes kredsløbet.

Ud over at bidrage til beskyttelse mod elektrisk kontakt hjælper fejlstrømsafbryderen med at reducere risici forbundet med vedvarende jordfejlstrømme, som kan medføre opvarmning eller brand.

2-polet fejlstrømsafbryder på 40 ampere

Reference 411591 har en bipolær 2-polet konfiguration til installationer på 230 volt og understøtter en mærkestrøm på op til 40 ampere.

Dens format gør det muligt at afbryde de ledere, der er tilknyttet det beskyttede kredsløb, samtidig, hvilket letter isolering af installationen ved lækage eller ved behov for vedligeholdelse.

Vigtigt: fejlstrømsafbryder uden overstrømsbeskyttelse

Legrand DX³ 411591 er en fejlstrømsafbryder uden integreret beskyttelse mod overstrømme. Dens primære funktion er registrering af lækstrømme til jord.

Derfor skal den kombineres med passende beskyttelsesudstyr mod overbelastning og kortslutning i installationen, såsom en korrekt dimensioneret automatsikring.

Kortslutningsstyrke på 10 kiloampere

Enheden har en kortslutningsstyrke på 10 kiloampere og en impulsstrømsbestandighed på 3 kiloampere, i henhold til de tekniske specifikationer angivet af Legrand.

Dens nominelle isolationsspænding er 250 volt, og den nominelle impulsspænding er 4 kilovolt.

Modulopbygget format til DIN-skinne

Fejlstrømsafbryderen er beregnet til montering på DIN-skinne i eltavler og optager 2 moduler. Den har fastgørelser både øverst og nederst for at lette montering og afmontering på skinnen.

Installationsdybden er 44 millimeter, med omtrentlige mål på 35,6 millimeter i bredde, 94,8 millimeter i højde og 77,8 millimeter i dybde.

Tilslutning med skrueterminaler

Legrand 411591 anvender skrueterminaler. Forsyningen tilsluttes via de øverste terminaler, og belastningen tilsluttes via de nederste terminaler.

Den understøtter flertrådede ledere med tværsnit mellem 0,75 og 35 kvadratmillimeter samt massive ledere mellem 0,75 og 50 kvadratmillimeter, hvilket gør den nem at integrere i eltavler med forskellige kabeltværsnit.

Testknap til kontrol af fejlstrømsafbryderen

Enheden er udstyret med en testknap, som gør det muligt at kontrollere, at fejlstrømsudløseren fungerer korrekt. Legrand anbefaler, at denne knap anvendes regelmæssigt for at verificere fejlstrømsbeskyttelsens funktion.

Den har også en etiketholder til tydelig identifikation af kredsløbet samt en visuel indikator for til- og frakoblingspositionerne på betjeningsarmen.

Kompatibel med tilbehør i DX³-serien

Fejlstrømsafbryderen kan udstyres med kompatibelt tilbehør fra Legrand DX³-serien, hvilket gør det muligt at udvide funktionerne til signalering, styring eller kontrol efter behov i eltavlen.

Tekniske egenskaber for Legrand 411591

• Mærke: Legrand.
• Serie: DX³.
• Reference: 411591.
• EAN: 3245064115919.
• Produkttype: fejlstrømsafbryder.
• Klassificering: type F, HPI superimmuniseret.
• Antal poler: 2.
• Mærkestrøm: 40 ampere.
• Fejlstrømsfølsomhed: 30 milliampere.
• Mærkespænding: 230 volt.
• Spændingstype: vekselstrøm.
• Frekvens: 50 hertz.
• Kortslutningsstyrke: 10 kiloampere.
• Impulsstrømsbestandighed: 3 kiloampere.
• Nominel isolationsspænding: 250 volt.
• Nominel impulsspænding: 4 kilovolt.
• Selektiv beskyttelse: nej.
• Kort tidsforsinkelse: ja.
• Antal moduler: 2.
• Montering: DIN-skinne.
• Installationsdybde: 44 millimeter.
• Bredde: 35,6 millimeter.
• Højde: 94,8 millimeter.
• Samlet dybde: 77,8 millimeter.
• Kapslingsklasse: IP20.
• Slagfasthed: IK04.
• Forureningsgrad: 2.
• Driftstemperatur: mellem -25 og 60 grader Celsius.
• Opbevaringstemperatur: mellem -40 og 70 grader Celsius.
• Tværsnit for flertrådet leder: mellem 0,75 og 35 kvadratmillimeter.
• Tværsnit for massiv leder: mellem 0,75 og 50 kvadratmillimeter.
• Tilslutningstype: skrueterminaler.
• Farve: grå RAL 7035.
• Testknap: ja.
• Kompatibel med tilbehør: ja.

Superimmuniseret fejlstrømsafbryder til installationer med elektronisk udstyr

Legrand DX³ 411591 kombinerer en følsomhed på 30 milliampere med type F HPI-teknologi med forstærket immunitet, hvilket gør den til en særligt velegnet løsning til kredsløb, hvor der findes elektronisk udstyr, som kan generere forstyrrelser eller mere komplekse reststrømme end dem, der forekommer i konventionelle belastninger.

Dens format med 2 moduler, montering på DIN-skinne, mærkestrøm på 40 ampere, testknap og kompatibilitet med DX³-tilbehør gør den nem at integrere i bolig- og erhvervstavler, der kræver fejlstrømsbeskyttelse med højere immunitet mod uønskede udkoblinger.
