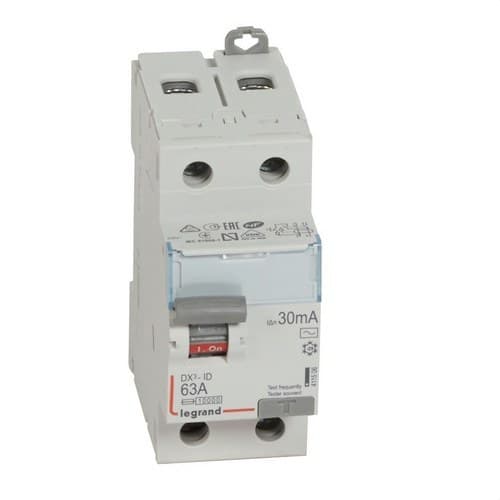

Differential DX3 2P 63A 30mA Klasse AC

Le Legrand DX³ 411506 fejlstrømsafbryder er designet til at registrere lækstrømme til jord og afbryde kredsløbet, når de når den fastsatte tærskel. Den har 2 poler, en mærkestrøm på 63 ampere, en følsomhed på 30 milliampere og type AC-teknologi til registrering af sinusformede vekselstrømsreststrømme.

Med en mærkespænding på 230 volt vekselstrøm, et format på kun 2 moduler og montage på DIN-skinne er denne DX³ fejlstrømsafbryder velegnet til eltavler, hvor der kræves høj differentiel beskyttelse i enfasede kredsløb.

Legrand DX³ bipolar fejlstrømsafbryder på 63 ampere

Referencen 411506 tilhører Legrands serie af DX³ fejlstrømsafbrydere. Dens 2-polede konfiguration gør det muligt at afbryde kredsløbets ledere samtidigt, når enheden registrerer en reststrøm, der overstiger den fastsatte værdi.

Dens mærkestrøm på 63 ampere angiver den strøm, der kan løbe gennem fejlstrømsafbryderen under normale driftsforhold, altid under hensyntagen til installationsforholdene og den overstrømsbeskyttelse, der er defineret for kredsløbet.

Følsomhed på 30 milliampere

Legrand 411506 har en mærkedifferensstrøm på 30 milliampere. Enheden sammenligner løbende strømmen, der løber gennem de aktive ledere, og udløser afbrydelse af kredsløbet, når den registrerer en ubalance svarende til en jordfejl, der overstiger den fastsatte tærskel.

Denne følsomhed anvendes som ekstra fejlstrømsbeskyttelse mod risikoen forbundet med elektrisk kontakt og lækstrømme inden for de rammer, der er fastsat i den gældende installationsnorm.

Type AC fejlstrømsafbryder

Denne model tilhører klasse AC. Fejlstrømsafbrydere af denne type er beregnet til at registrere sinusformede vekselstrømsreststrømme.

Valget af fejlstrømstype skal foretages under hensyntagen til de belastninger, der er tilsluttet kredsløbet. I installationer med elektronisk udstyr, der kan generere andre former for reststrøm, kan der være behov for fejlstrømsafbrydere af type A, F, B eller andre specifikke teknologier.

Mærkespænding på 230 volt

Fejlstrømsafbryderen er designet til en mærkespænding på 230 volt vekselstrøm og en frekvens på 50 hertz.

Dens mærkeisolationsspænding er 250 volt, og den impulsholdespænding når 4 kilovolt.

Kortslutningsbestandighed på 10 kiloampere

Legrand angiver for referencen 411506 en kortslutningsbestandighed Icw på 10 kiloampere. Derudover angives en impulsholdestrømkapacitet på 0,25 kiloampere.

Det er vigtigt at bemærke, at dette produkt er en fejlstrømsafbryder og ikke indeholder magnetotermisk beskyttelse mod overbelastning og kortslutning. Den skal installeres sammen med passende overstrømsbeskyttelsesudstyr til kredsløbet.

Fejlstrømsbeskyttelse til personer og installationer

Fejlstrømsafbryderen er konstrueret til at registrere isolationsfejl, der medfører strøm til jord. Når lækstrømmen overstiger dens mærkefølsomhed, åbner mekanismen kredsløbet for at afbryde forsyningen.

Ud over at bidrage til beskyttelse mod elektrisk stød hjælper registrering af vedvarende lækstrømme med at begrænse risici som følge af isolationsfejl i installationen.

Kompakt format på 2 moduler

Legrand DX³ 411506 optager en bredde svarende til 2 moduler, hvilket gør det nemt at integrere den i eltavler sammen med automatsikringer, kontaktorer og andre modulære enheder.

Den er designet til montage på DIN-skinne og har en installationsdybde på 44 millimeter.

Dimensioner på Legrand 411506

• Bredde: 35,6 millimeter.
• Højde: 94,8 millimeter.
• Dybde: 77,8 millimeter.
• Installationsdybde: 44 millimeter.
• Antal moduler: 2.

Disse dimensioner gør det muligt at planlægge den nødvendige plads i fordelingstavlen præcist.

Skrueterminaler til kabling med stort tværsnit

Fejlstrømsafbryderen er udstyret med tilslutningsterminaler med skrue og understøtter både kabel og kompatible samleskinnesystemer.

De tilslutningskapaciteter, som Legrand angiver, er:

• Fleksible eller flertrådede ledere: mellem 0,75 og 35 kvadratmillimeter.
• Stive ledere: mellem 0,75 og 50 kvadratmillimeter.

Denne tilslutningskapacitet gør det lettere at integrere den i installationer med høje strømstyrker og forskellige ledertværsnit.

Forsyning ovenfra eller nedefra

Referencen 411506 muliggør elektrisk forsyning fra toppen eller bunden, hvilket giver fleksibilitet ved design og kabling af tavlen.

Enheden understøtter tilslutning via kabel og kompatibel samleskinne, hvilket gør det nemt at kombinere den med andre modulære komponenter i Legrand-serien.

IP20- og IK04-beskyttelse

Fejlstrømsafbryderen har en IP20-beskyttelsesgrad, når den er kablet i overensstemmelse med producentens anvisninger.

Den mekaniske slagfasthed er IK04, mens fronten giver en beskyttelse mod direkte berøring, der er egnet til brug i korrekt installerede eltavler.

Bredt driftstemperaturområde

Legrand 411506 er beregnet til drift ved omgivelsestemperaturer mellem -25 og 60 grader Celsius.

Til opbevaring angiver producenten et område mellem -40 og 70 grader Celsius. Produktet har en forureningsgrad 2.

Kompatibel med DX³-tilbehør

Legrand angiver, at denne fejlstrømsafbryder kan kombineres med kompatibelt tilbehør fra DX³-serien, hvilket udvider mulighederne for styring, signalering eller aktivering efter eltavlens behov.

Den har også et frontområde til identifikation, som gør det lettere at mærke det beskyttede kredsløb og senere udføre inspektion eller vedligeholdelse.

I overensstemmelse med IEC/EN 61008-1

Legrand DX³ 411506 fejlstrømsafbryderen er udviklet i overensstemmelse med standarden IEC/EN 61008-1, som gælder for fejlstrømsafbrydere uden indbygget overstrømsbeskyttelse.

Denne egenskab bekræfter, at dens funktion er specifikt differentiel, og at den skal koordineres med den tilsvarende magnetotermiske beskyttelse i installationen.

Tekniske egenskaber for Legrand 411506

• Mærke: Legrand.
• Serie: DX³.
• Reference: 411506.
• EAN: 3245064115063.
• Produkttype: fejlstrømsafbryder.
• Type reststrøm: AC.
• Antal poler: 2.
• Mærkestrøm: 63 ampere.
• Differensfølsomhed: 30 milliampere.
• Mærkespænding: 230 volt vekselstrøm.
• Frekvens: 50 hertz.
• Kortslutningsbestandighed Icw: 10 kiloampere.
• Impulsholdestrøm: 0,25 kiloampere.
• Mærkeisolationsspænding: 250 volt.
• Impulsholdespænding: 4 kilovolt.
• Selektiv beskyttelse: nej.
• Kortvarig forsinkelse: nej.
• Integreret magnetotermisk beskyttelse: nej.
• Montering: DIN-skinne.
• Antal moduler: 2.
• Installationsdybde: 44 millimeter.
• Bredde: 35,6 millimeter.
• Højde: 94,8 millimeter.
• Dybde: 77,8 millimeter.
• Beskyttelsesgrad: IP20.
• Slagfasthed: IK04.
• Forureningsgrad: 2.
• Tværsnit for fleksibel eller flertrådet leder: mellem 0,75 og 35 kvadratmillimeter.
• Tværsnit for stiv leder: mellem 0,75 og 50 kvadratmillimeter.
• Tilslutningstype: skrueterminal, kabel og samleskinne.
• Forsyningsretning: ovenfra eller nedefra.
• Driftstemperatur: mellem -25 og 60 grader Celsius.
• Opbevaringstemperatur: mellem -40 og 70 grader Celsius.
• Farve: grå RAL 7035.
• Kompatibel med tilbehør: ja.
• Standard: IEC/EN 61008-1.

Bipolar fejlstrømsafbryder på 63 ampere til eltavler

Legrand DX³ 411506 kombinerer en mærkestrøm på 63 ampere, en følsomhed på 30 milliampere og registrering af reststrømme af type AC i et kompakt format på 2 moduler.

Dens montage på DIN-skinne, kortslutningsbestandighed Icw på 10 kiloampere, brede tilslutningsområde og kompatibilitet med DX³-tilbehør gør den velegnet til eltavler, der kræver bipolar fejlstrømsbeskyttelse ved 230 volt.
