Differential 4P 40A Klasse AC 30mA

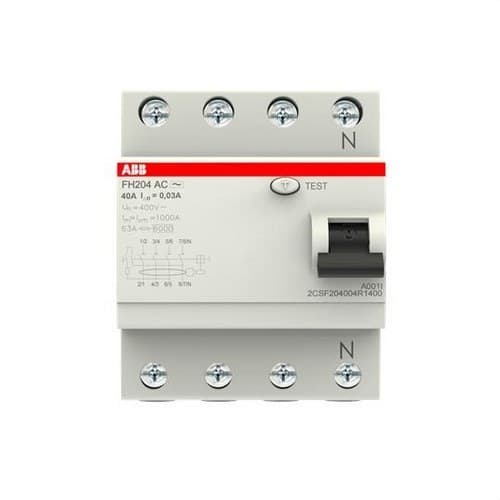

ABB fejlstrømsafbryder FH204 AC-40/0,03, reference 2CSF204004R1400, er en firepolet fejlstrømsenhed i FH200-serien, designet til beskyttelse af personer og installationer mod jordfejlstrømme. Den har 4 poler, en mærkestrøm på 40 A og en fejlstrømsfølsomhed på 30 mA, hvilket gør den særligt velegnet til eltavler i boliginstallationer og den tertiære sektor.

Denne model er af klasse AC og momentanutløsende, og er derfor beregnet til at registrere sinusformede vekselstrøms-fejlstrømme. Dens følsomhed på 30 mA giver ekstra fejlstrømsbeskyttelse i elektriske installationer, altid som en del af et korrekt dimensioneret og beskyttet system i overensstemmelse med gældende regler.

Hovedegenskaber for ABB FH204 AC fejlstrømsafbryderen

• Mærke: ABB.
• Serie: FH200.
• Model: FH204 AC-40/0,03.
• Reference: 2CSF204004R1400.
• Type: RCCB fejlstrømsafbryder.
• Antal poler: 4.
• Mærkestrøm: 40 A.
• Fejlstrømsfølsomhed: 30 mA.
• Klasse: AC.
• Funktion: momentanutløsende.
• Mærkespænding: 230/400 V AC.
• Isolationsspænding Ui: 500 V.
• Impulsmodstandsspænding Uimp: 4 kV.
• Frekvens: 50/60 Hz.
• Montering: DIN-skinne.
• Bredde: 4 moduler.
• Beskyttelsesgrad for terminaler: IP2X.
• Standard: IEC/EN 61008.

30 mA fejlstrømsbeskyttelse

ABB FH204 AC har en mærket fejlstrøm på 30 mA. Når den registrerer en forskel mellem den strøm, der går ind, og den strøm, der returnerer via de aktive ledere, som overstiger den fastsatte tærskel, afbryder enheden kredsløbet for at begrænse risikoen ved jordfejlstrøm.

Følsomheden på 30 mA anvendes typisk som ekstra fejlstrømsbeskyttelse mod elektrisk stød i lavspændingsinstallationer. Fejlstrømsafbryderen skal indgå i en korrekt projekteret installation og erstatter ikke de specifikke beskyttelser mod overbelastning og kortslutning.

AC-klasse til sinusformede reststrømme

Denne model tilhører klasse AC. Den er designet til at registrere sinusformede vekselstrøms-fejlstrømme og er en løsning, der er målrettet kredsløb og belastninger, som er kompatible med denne type fejlstrømsbeskyttelse.

Valg af fejlstrømsklasse skal ske under hensyntagen til de tilsluttede enheders egenskaber og installationens krav. Når belastninger kan generere pulserende jævnstrømskomponenter eller andre former for reststrøm, skal det vurderes, om en anden type fejlstrømsafbryder er nødvendig.

Firepolet konfiguration til trefasede installationer

FH204 AC-40/0,03 har 4 poler, hvilket muliggør samtidig afbrydelse af de aktive ledere i installationer, der er kompatible med denne konfiguration. Denne opbygning gør den særligt velegnet til trefasede tavler med nul i boliger, erhvervslokaler og andre lavspændingsinstallationer.

Dens anvendelsesspænding er 230/400 V AC, med en mærkeisolationsspænding på 500 V og en impulsmodstandsspænding på 4 kV.

Mærkestrøm på 40 A

Fejlstrømsafbryderen tåler en mærkestrøm In på 40 A. Denne værdi angiver den strøm, der kan løbe kontinuerligt gennem enheden under de betingelser, ABB har specificeret.

Da det er en RCCB, er dens primære funktion fejlstrømsbeskyttelse, og den indeholder ikke magnetotermisk beskyttelse mod overbelastning eller kortslutning. Installationen skal derfor være udstyret med de nødvendige overstrømsbeskyttelser, korrekt koordineret med fejlstrømsafbryderen.

Kortslutningsbeskyttelse via foranstående enhed

ABB angiver for FH200-fejlstrømsafbrydere en betinget kortslutningsbestandighed på op til 6 kA, når der anvendes en 63 A gL-sikring foranstående. Derudover angiver produktets tekniske dokumentation en mærket servicekortslutningskapacitet på 1 kA.

Koordineringen med den foranstående beskyttelsesenhed skal udføres i henhold til fabrikantens tabeller, anvisninger og installationens normer.

Immunitet mod uønskede udkoblinger

ABB FH200-serien i klasse AC har en immunitet over for transiente strømme på op til 250 A med 8/20 µs bølgeform. Denne egenskab hjælper med at reducere uønskede udkoblinger forårsaget af visse transiente forstyrrelser inden for de grænser, fabrikanten har defineret.

Montering på DIN-skinne og format på 4 moduler

ABB FH204 AC er designet til montering på DIN-skinne i modulære eltavler. Den optager 4 moduler á 17,5 mm, svarende til en samlet bredde på ca. 70 mm, hvilket gør den nem at integrere sammen med automatsikringer og andre beskyttelses- og kontrolkomponenter.

Dens omtrentlige mål er 70 mm bred, 85 mm høj og 69 mm dyb. Den deklarerede installationsdybde er 69 mm.

Terminaler med IP2X-beskyttelse

Terminalerne har en beskyttelsesgrad IP2X. Tilslutningssystemet accepterer ledere op til 25 mm² i hovedklemmen, afhængigt af konfiguration og ledertype som specificeret af ABB.

ABB's tekniske vejledning angiver tilslutning via en cylindrisk, dobbeltsidet træk-klemme, beregnet til fleksible eller massive ledere.

Anvendelser for ABB FH204 AC-40/0,03

FH200-serien er primært rettet mod boliginstallationer og den tertiære sektor. Denne firepolede version kan anvendes i eltavler, der kræver 30 mA fejlstrømsbeskyttelse og en mærkestrøm på op til 40 A, forudsat at AC-klassen er kompatibel med de tilsluttede belastninger.

• Eltavler i boliger.
• Trefasede installationer med nul.
• Butikker og kontorer.
• Underfordelingstavler.
• Installationer i bolig- og erhvervssektoren.
• Kredsløb kompatible med fejlstrømsbeskyttelse i klasse AC.

Tekniske data for ABB FH204 AC-40/0,03

• Producent: ABB.
• Familie: FH200.
• Model: FH204 AC-40/0,03.
• Producentreference: 2CSF204004R1400.
• EAN: 8012542894001.
• Enhedstype: RCCB - fejlstrømsafbryder.
• Poler: 4.
• Mærkestrøm In: 40 A.
• Mærket fejlstrøm IΔn: 30 mA.
• Reststrømstype: AC.
• Udløsning: momentanutløsende.
• Mærkespænding: 230/400 V AC.
• Mærkeisolationsspænding Ui: 500 V.
• Impulsmodstandsspænding Uimp: 4 kV.
• Mærkefrekvens: 50/60 Hz.
• Mærket servicekortslutningskapacitet: 1 kA.
• Maksimal impulsstrøm: 0,25 kA.
• Betinget kortslutningsbestandighed: op til 6 kA med 63 A gL-sikring foranstående ifølge ABB.
• Montering: DIN-skinne.
• Antal moduler: 4.
• Bredde: 70 mm.
• Højde: 85 mm.
• Dybde: 69 mm.
• Beskyttelsesgrad: IP2X.
• Maks. ledertværsnit: op til 25 mm².
• Standard: IEC/EN 61008.

Firepolet fejlstrømsafbryder til eltavler

ABB FH204 AC-40/0,03 tilbyder en fejlstrømsbeskyttelsesløsning til eltavler, der kræver 4 poler, 40 A og en følsomhed på 30 mA. Dets modulopbyggede format, DIN-skinne-montering og design til bolig- og erhvervsanvendelser gør det nemt at integrere i lavspændingsfordelingstavler.

For at sikre korrekt beskyttelse skal denne fejlstrømsafbryder installeres sammen med de nødvendige overstrømsbeskyttelser og vælges i overensstemmelse med netværkets egenskaber, de tilsluttede belastninger og gældende el-regler.
