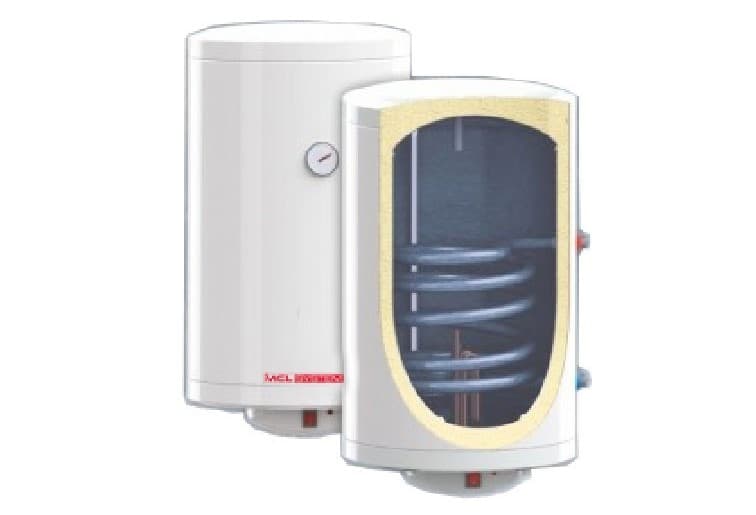

Vægmonteret varmtvandsbeholder med spiralformet emaljeret varmeveksler 150 liter diameter 520mm

Den vægmonterede akkumulatortank Mecalia 07932 DPAV/IM S1 150 er designet til akkumulering og produktion af brugsvand (ACS) ved hjælp af solenergi eller kedel. Den har en nominel kapacitet på 150 liter, 138 effektive liter og en indvendig varmeveksler med spiralformet slange på 1,00 m². Tanken er fremstillet i emaljeret stål ved flow-coating-processen ved 850 °C i henhold til DIN 4753 og er forberedt til lodret vægmontering.

Anlægget arbejder med et maksimalt tryk på 8 bar i ACS-kredsløbet og 6 bar i spiralen, tåler temperaturer op til 90 °C og har katodisk beskyttelse via magnesiumanode. Dets isolering af indsprøjtet, stift polyuretanskum uden HCFC hjælper med at begrænse varmetabet fra det lagrede vand.

Vægmonteret akkumulatortank på 150 liter til ACS

Referencen 07932 svarer til modellen DPAV/IM S1 150 fra Mecalia, en akkumulatortank udviklet til installationer, hvor der er behov for at producere og lagre ACS ved hjælp af en ekstern varmekilde.

Dens vigtigste egenskaber er:

• Nominel kapacitet: 150 liter.
• Effektiv kapacitet: 138 liter.
• Installation: lodret vægmontering.
• Diameter: 520 mm.

Det vægmonterede format gør det muligt at udnytte pladsen i teknikrum og andre installationsområder, hvor man ønsker at undgå at optage gulvplads.

Tank i emaljeret stål

Tanken er fremstillet i emaljeret stål ved flow-coating-metoden ved 850 °C i henhold til DIN 4753.

Den emaljerede belægning beskytter den indvendige overflade af tanken, som er i permanent kontakt med brugsvandet, og giver en løsning, der er særligt egnet til akkumulering af ACS.

Spiralformet slange på 1,00 m²

Mecalia DPAV/IM S1 150 er udstyret med en varmeveksler med spiralformet slange placeret inde i tanken.

For 150-liters modellen angiver Mecalia en varmevekslende overflade på 1,00 m².

Producenten oplyser, at denne spiral er dimensioneret til behovene i et solvarmeanlæg og også er velegnet til drift med kedel.

Varmeeffekt på 27,09 kW

Under de testbetingelser, som Mecalia har fastlagt, opnår spiralens varmeveksler i 150-liters modellen en varmeeffekt på 27,09 kW.

Denne værdi er opnået under følgende betingelser:

• Primærkreds: 90/70 °C.
• Sekundærkreds: 10/45 °C.

Den reelle effekt i en installation kan variere afhængigt af driftstemperaturer, flow, generatorens effekt og systemets hydrauliske forhold.

ACS-produktion på 354 liter i timen

Under testbetingelserne 90/70 °C i primærsiden og 10/45 °C i sekundærsiden angiver Mecalia en produktion på 354 l/t.

Producenten angiver for disse betingelser en primærkredsløbsflow på 733 l/t.

Spiralvolumen på 4,50 liter

Den indvendige spiral har et volumen på 4,50 liter.

Det deklarerede tryktab fra Mecalia er cirka 0,31 mVS, hvilket skal tages i betragtning ved dimensionering af primærkredsløbet og valg af cirkulationspumpe.

Forberedt til solenergi og kedel

Mecalia har udviklet denne akkumulatortank til produktion af ACS ved hjælp af solvarme eller kedel.

Den kan arbejde med:

• Solvarme.
• Gaskedel.
• Oliekedel.
• Biomassekedel.

Varmen fra generatoren cirkulerer gennem den indvendige spiral og overføres til det lagrede brugsvand i tanken.

ACS-tryk op til 8 bar

Tanken er designet til at arbejde med et maksimalt ACS-tryk på 8 bar.

Primærkredsløbet, der passerer gennem spiralen, tåler et maksimalt tryk på 6 bar.

Mecalia angiver udtrykkeligt, at de relevante sikkerhedsventiler altid skal installeres. Beskyttelseskomponenterne skal dimensioneres i henhold til udstyrets og installationens karakteristika.

Maksimal temperatur på 90 °C

Den maksimale driftstemperatur, som Mecalia angiver for denne akkumulatortank, er 90 °C.

Den normale driftstemperatur i en installation skal fastlægges i henhold til den anvendte generator, reguleringssystemet og behovet for ACS.

Magnesiumanode inkluderet

Tanken er udstyret med en katodisk beskyttelsesanode af magnesium, som er inkluderet i leveringen.

Denne komponent supplerer den korrosionsbeskyttelse, som den emaljerede tank giver. Da det er en sliddel, skal dens tilstand kontrolleres regelmæssigt under vedligeholdelse og udskiftes, når sliddet kræver det.

Isolering af stift polyuretan

Akkumulatortanken anvender indsprøjtet stift polyuretanskum som varmeisolering.

Mecalia angiver, at isoleringsmaterialet er uden HCFC, og at den udvendige finish udføres med ovnlakeret plade.

Isoleringen reducerer varmeoverførslen til omgivelserne og hjælper med at bevare temperaturen i det lagrede ACS i længere tid.

Energiklasse C

DPAV/IM S1 150’s tekniske datablad angiver en energiklasse C.

De deklarerede statiske tab er 71 W, svarende til tankens varmetab under standardiserede testbetingelser.

Lodret vægmontering

Mecalia 07932 er specifikt designet til lodret vægmontering.

Denne konfiguration frigør gulvplads og er særligt praktisk i teknikrum, installationsrum og andre steder med begrænset plads.

Væggen, beslagene og fastgørelsessystemet skal være egnede til sikkert at bære vægten af det fuldt fyldte anlæg samt belastningen fra rørsystemet.

Diameter på 520 mm

150-liters modellen har en ydre diameter på 520 mm.

Mecalia-prislisten 2025 angiver kommercielle mål på Ø520 x 1.085 mm i højde, en særligt nyttig oplysning til forudgående kontrol af den tilgængelige installationsplads.

Vægt på 70 kg

Producentens datablad angiver en tomvægt på cirka 70 kg.

Når tanken er fyldt med vand, stiger den samlede vægt betydeligt, så der skal lægges særlig vægt på væggens bæreevne og det anvendte fastgørelsessystem.

Hydrauliske tilslutninger

Producentens tekniske skema identificerer de nødvendige tilslutninger for at integrere tanken i ACS- og varmekredsløbene.

• ACS-udgang: 1/2".
• Koldt vand ind: 1/2".
• Fremføring primærkreds: 3/4".
• Retur primærkreds: 3/4".
• Dykrør til termostat: inkluderet i designet.
• Magnesiumanode: inkluderet.

For modellen DPAV/IM S1 på 150 liter angiver den tekniske tabel ikke en separat recirkulationsforbindelse.

Elektrisk varmelegeme på 2.000 W ifølge databladet

Mecalias tekniske tabel angiver for modellen DPAV/IM S1 150 et elektrisk varmelegeme på 2.000 W ved 230 V.

Dette system giver mulighed for elektrisk støtte til opvarmning af vandet under de forhold, som producenten har fastlagt.

Tekniske egenskaber for Mecalia 07932

• Mærke: Mecalia.
• Reference: 07932.
• Model: DPAV/IM S1 150.
• Type: ACS-akkumulatortank med spiralformet slange.
• Installation: lodret vægmontering.
• Nominel kapacitet: 150 liter.
• Effektiv kapacitet: 138 liter.
• Tankmateriale: emaljeret stål.
• Emaljering: flow-coating ved 850 °C i henhold til DIN 4753.
• Varmevekslende overflade: 1,00 m².
• Varmeeffekt: 27,09 kW under testbetingelserne 90/70 °C - 10/45 °C.
• Spiralvolumen: 4,50 liter.
• Tryktab i spiralen: 0,31 mVS.
• ACS-produktion: 354 l/t under producentens testbetingelser.
• Primærflow: 733 l/t.
• Maksimalt ACS-tryk: 8 bar.
• Maksimalt tryk i spiralen: 6 bar.
• Maksimal driftstemperatur: 90 °C.
• Isolering: indsprøjtet stift polyuretanskum.
• Uden HCFC: ja.
• Udvendig finish: ovnlakeret plade.
• Korrosionsbeskyttelse: katodisk magnesiumanode.
• Magnesiumanode inkluderet: ja.
• Angivet varmelegeme i databladet: 2.000 W.
• Varmelegemets spænding: 230 V.
• ACS-udgang: 1/2".
• Koldt vand ind: 1/2".
• Fremføring primær: 3/4".
• Retur primær: 3/4".
• Diameter: 520 mm.
• Aktuel kommerciel højde: 1.085 mm.
• Tomvægt: 70 kg.
• Energiklasse: C.
• Statiske tab: 71 W.
• Anvendelse: produktion og akkumulering af ACS.
• Planlagte varmekilder: solenergi eller gaskedel, oliekedel eller biomassekedel.

Kompakt akkumulatortank til ACS med solenergi eller kedel

Mecalia DPAV/IM S1 150 kombinerer 150 liter nominel kapacitet med en 1 m² spiralformet varmeveksler og lodret vægmontering, hvilket giver en særligt praktisk løsning til produktion og lagring af ACS uden at optage gulvplads.

Dens emaljerede ståltank, magnesiumanode, polyuretanisolering, ACS-tryk på 8 bar og maksimale temperatur på 90 °C gør det muligt at integrere den i både private og professionelle installationer drevet af solvarme eller kedel.

Takket være de 138 effektive liter, 354 l/t produktion under producentens testbetingelser og formatet på Ø520 mm er den særligt velegnet til installationer, der har brug for en vægmonteret løsning med middel kapacitet og intern varmeveksler.
