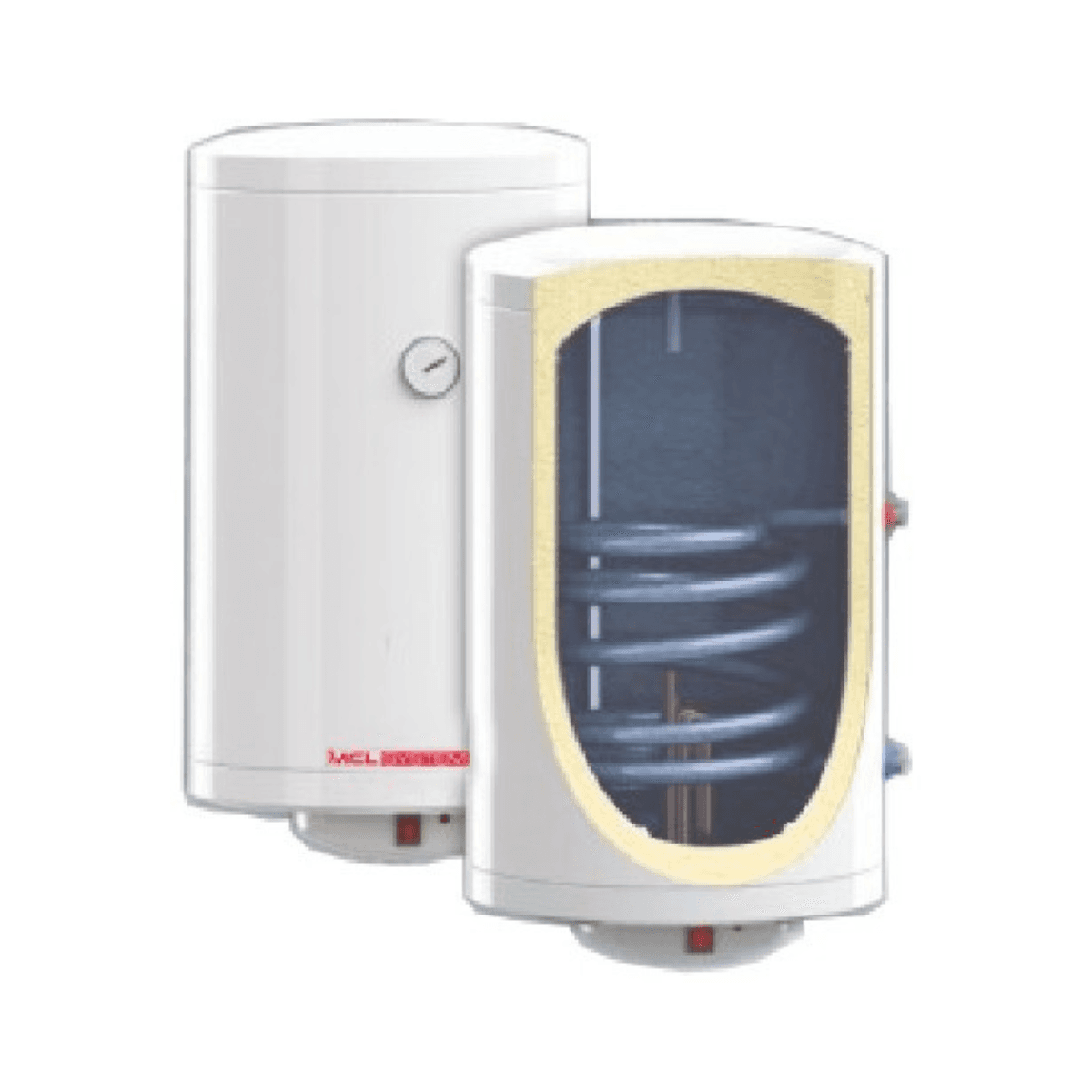

Interakkuumulator med spiralformet emaljeret spole til gulv 150 liter diameter 560mm

Den interakkumulator Mecalia 05825 DPAV/IBC 150 er en lodret gulvstående beholder til akkumulering og produktion af brugsvand (ACS), fremstillet i emaljeret stål og udstyret med en varmeveksler via spiralformet slange. Med en nominel kapacitet på 150 liter er den særligt dimensioneret til drift med varmepumper, selv om Mecalia også angiver anvendelse med kedler og solenergisystemer.

Spiralen har en varmevekslingsflade på 1,40 m² og en deklareret varmeeffekt på 18 kW under fabrikantens specificerede prøvningsbetingelser. Beholderen er forsynet med isolering af indsprøjtet, HCFC-fri stiv polyuretanskum, katodisk beskyttelse via magnesiumanode og inspektionsåbning, som letter inspektion og vedligeholdelse.

Interakkumulator på 150 liter til produktion af brugsvand

Mecalia reference 05825 tilhører DPAV/IBC-serien af interakkumulatorer med spiralformet slange og er udviklet til installationer, der skal producere og lagre brugsvand via en ekstern varmekilde.

Modellen har en nominel kapacitet på 150 liter og en deklareret effektiv kapacitet på 131 liter, hvilket gør den velegnet til husholdningsforbrug og små til mellemstore lagervolumener.

Typiske anvendelser omfatter enfamiliehuse og andre husholdningsinstallationer til brugsvand.

Særligt designet til varmepumpe

Mecalia har dimensioneret den indvendige spiral i DPAV/IBC-serien med henblik på behovene i en installation med varmepumpe.

Dette er især vigtigt i aerotermiske systemer, hvor primærkredsens temperaturer ofte er lavere end ved traditionelle kedelanlæg, og hvor der kræves en passende varmevekslingsflade for at overføre energi til det lagrede vand.

Mecalias aktuelle salgsmateriale angiver modellen til systemer med:

• Varmepumpe.
• Kedel.
• Solenergi.

Spiralformet slange på 1,40 m²

DPAV/IBC 150 er udstyret med en spiralformet slange med en varmevekslingsflade på 1,40 m².

Spiralens indvendige volumen er 8,6 liter, og Mecalia angiver et tryktab på cirka 0,12 mVS under de angivne prøvningsbetingelser.

Denne interne varmeveksler overfører energien fra varmepumpens, kedlens eller det kompatible solsystems primærkreds til det lagrede brugsvand.

Varmeeffekt på 18 kW

For 150-liters modellen angiver Mecalia en varmeeffekt på 18 kW.

Denne værdi er fastsat ved driftsbetingelser for primærkredsen på 55/45 °C og sekundærkredsen på 10/45 °C, så den reelle effekt i en installation afhænger af temperaturer, flow og de faktiske driftsforhold.

Produktion af brugsvand op til 440 l/t under prøvningsbetingelser

Under de prøvningsbetingelser, som Mecalia angiver, leverer DPAV/IBC 150 en produktion på 440 liter i timen.

Det primære flow, som fabrikanten bruger som reference, er 1.550 l/t.

Disse data gør det muligt at dimensionere interakkumulatorens ydeevne mere præcist, når den kobles til den rette varmekilde.

Beholder i emaljeret stål

Beholderen er fremstillet af emaljeret stål ved flow-coating-metoden ved 850 °C i henhold til DIN 4753.

Emaljeringen skaber en indvendig belægning, der beskytter stålet mod vedvarende kontakt med brugsvandet og indgår i beholderens korrosionsbeskyttelse.

Magnesiumanode inkluderet

Interakkumulatoren leveres som standard med en katodisk beskyttelsesanode af magnesium.

Anoden fungerer som et forbrugselement, der supplerer beholderens beskyttelse mod korrosion. Som ved andre emaljerede beholdere bør den kontrolleres regelmæssigt og udskiftes, når slid gør det nødvendigt.

Termisk isolering af polyuretan

DPAV/IBC anvender HCFC-fri indsprøjtet stiv polyuretanskum som termisk isolering.

Den udvendige overflade er angivet af Mecalia som skay. Isoleringen hjælper med at reducere varmetabet fra det lagrede vand og dermed behovet for at tilføre energi til beholderen igen.

Energiklasse C

Modellens tekniske datablad for DPAV/IBC 150 angiver en energiklasse C.

De deklarerede statiske varmetab er 73 W.

Lodret gulvinstallation

Interakkumulatoren er designet til en lodret installation stående på gulvet.

Den cylindriske form gør det muligt at samle 150 liters nominel kapacitet i følgende ydre mål:

• Diameter: 560 mm.
• Højde: 1.070 mm.

Disse mål skal tages i betragtning både ved valg af placering og ved planlægning af den nødvendige adgang under installation og senere vedligeholdelse.

Inspektionsåbning inkluderet

Mecalia DPAV/IBC er udstyret med en DN110 inspektionsåbning, som giver adgang til beholderens indre ved visse inspektions- og vedligeholdelsesopgaver.

Denne funktion er særligt nyttig ved regelmæssig vedligeholdelse af akkumulatortanken gennem hele dens levetid.

Tilslutning til elpatron

Beholderen har en 1½" tilslutning beregnet til montering af en kompatibel elpatron.

Denne tilslutning gør det muligt at etablere løsninger med elektrisk støtte, når installationens design kræver det. Elpatronen skal ikke anses for inkluderet, medmindre dette udtrykkeligt er angivet i leverancen.

Tilslutning til recirkulation af brugsvand

Interakkumulatoren har en 3/4" tilslutning til recirkulation.

Denne tilslutning gør det muligt at integrere den i brugsvandsanlæg med returløb, som er almindelige, når man ønsker hurtigt varmt vand ved tappesteder, der ligger langt fra akkumulatortanken.

Tilslutninger til termostat

Beholderen er udstyret med forskellige 1/2" tilslutninger til termostat eller temperatursensorer, hvilket gør det muligt at overvåge temperaturen på det lagrede vand og bruge denne information til regulering af varmekilden.

Hydrauliske tilslutninger

Ifølge Mecalias tekniske skema har DPAV/IBC 150 følgende tilslutninger:

• Magnesiumanode: 1¼".
• Inspektionsåbning: DN110.
• Tømning: 1".
• Koldt vand ind: 1".
• Retur fra primærkreds: 1".
• Tilslutninger til termostat: 1/2".
• Recirkulation af brugsvand: 3/4".
• Frem til primærkreds: 1".
• Brugsvand ud: 1".
• Tilslutning til elpatron: 1½".
• Udluftning: 1".

Maksimal driftstemperatur på 90 °C

Mecalia angiver en maksimal driftstemperatur på 90 °C for denne serie af interakkumulatorer.

Fabrikanten angiver desuden, at der altid skal installeres passende sikkerhedsventiler i systemet.

Vægt på 70 kg

DPAV/IBC 150 har en omtrentlig tomvægt på 70 kg.

Når den er fyldt, øges den samlede installationsvægt betydeligt, så gulvet og den valgte placering skal være egnet til at bære beholderen i drift.

Tekniske egenskaber for Mecalia 05825

• Mærke: Mecalia.
• Reference: 05825.
• Model: DPAV/IBC 150.
• Type: interakkumulator til brugsvand med spiralformet slange.
• Installation: lodret gulvstående.
• Nominel kapacitet: 150 liter.
• Effektiv kapacitet: 131 liter.
• Beholdermateriale: emaljeret stål.
• Emaljeringssystem: flow-coating ved 850 °C i henhold til DIN 4753.
• Spiralens overflade: 1,40 m².
• Spiralvolumen: 8,6 liter.
• Varmeeffekt: 18 kW.
• Produktion af brugsvand: 440 l/t under fabrikantens prøvningsbetingelser.
• Primær flow: 1.550 l/t.
• Tryktab i spiralen: 0,12 mVS.
• Prøvningsbetingelser for primærkredsen: 55/45 °C.
• Prøvningsbetingelser for sekundærkredsen: 10/45 °C.
• Maksimal driftstemperatur: 90 °C.
• Isolering: indsprøjtet stiv polyuretanskum.
• HCFC-fri: ja.
• Udvendig overflade: skay.
• Korrosionsbeskyttelse: katodisk magnesiumanode.
• Anode inkluderet: ja.
• Inspektionsåbning: DN110.
• Tilslutning til elpatron: 1½".
• Recirkulationstilslutning: 3/4".
• Energiklasse: C.
• Statiske varmetab: 73 W.
• Diameter: 560 mm.
• Højde: 1.070 mm.
• Vægt: cirka 70 kg.

Interakkumulator til aerotermi, kedel eller solenergi

Mecalia 05825 DPAV/IBC 150 tilbyder en kompakt løsning til produktion og lagring af brugsvand via en ekstern varmekilde. Dens 1,40 m² spiral er særligt dimensioneret til drift med varmepumpe, mens Mecalias salgsmateriale også angiver anvendelse med kedel og solenergi.

Kombinationen af emaljeret stålbeholder, magnesiumanodebeskyttelse, polyuretanisolering, inspektionsåbning, recirkulationstilslutning og tilslutning til elpatron gør den velegnet til husholdningsinstallationer til brugsvand, der kræver en lodret 150-liters interakkumulator med gode muligheder for vedligeholdelse og hydraulisk tilpasning.
