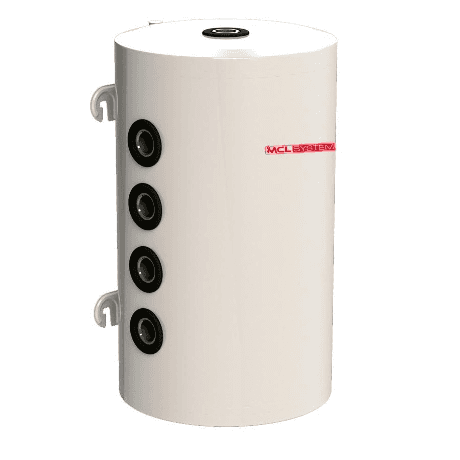

Mecalia DPAC/DI/MCL vægmonteret inertitetsbeholder 100 liter

Den vægmonterede inertitank Mecalia DPAC/DI/MCL på 100 liter, reference 12508, er designet til at lagre koldt eller varmt vand fra primærkredsen i varme- og klimaanlæg. Den er fremstillet i kulstofstål, arbejder ved et maksimalt tryk på 6 bar og en temperatur på op til 90 °C, og er en løsning, der er særligt velegnet til installationer med varmepumpe, kedel, solenergi eller udstyr til produktion af koldt vand.

Dens primære funktion er at tilføre volumen og termisk inerti til det hydrauliske kredsløb, hvilket hjælper med at stabilisere generatorens drift og midlertidigt lagre termisk energi. 100-liters modellen har et kompakt format på Ø440 mm og er designet til lodret vægmontering, selv om mini-serien også kan installeres lodret stående på gulv i henhold til producentens anvisninger.

100 liters inertitank til varme og klimaanlæg

Mecalia DPAC/DI/MCL 100 tilhører producentens serie af kompakte inertitanke, som fås i kapaciteter fra 30 til 100 liter.

Den er beregnet til at arbejde med vand i primærkredsen i systemer, hvor det er hensigtsmæssigt at øge det tilgængelige vandvolumen, midlertidigt lagre energi eller delvist afkoble varme- eller kuldeproduktionen fra anlæggets forbrug.

Den kan anvendes både med varmt og koldt vand, og er derfor velegnet til installationer med:

• Luft/vand-varmepumper og varmepumper.
• Kedler.
• Opvarmning via radiatorer eller gulvvarme.
• Klimaanlæg.
• Vandkølere.
• Solvarmeanlæg.

Ikke egnet til brugsvand

Producenten angiver udtrykkeligt, at denne inertitank ikke er egnet til brugsvand.

Den er udelukkende beregnet til at fungere i et lukket hydraulisk kredsløb til varme eller køling. Derfor må den ikke anvendes som beholder til drikkevand eller som varmtvandsbeholder til sanitært brug.

Fremstillet i kulstofstål

Tanken er fremstillet af kulstofstål, et materiale der er velegnet til lukkede primærkredse i termiske installationer.

Da den er beregnet til det tekniske kredsløb og ikke til brugsvand, har den ikke den indvendige emaljering, som kendetegner brugsvandsbeholdere.

Arbejdstryk på 6 bar

Den kompakte DPAC/DI/MCL-serie fra 30 til 100 liter er designet til at arbejde ved et maksimalt tryk på 6 bar.

Dette driftstryk gør den egnet til integration i mange private og professionelle varme- og klimaanlæg. Systemet skal altid være udstyret med de relevante sikkerhedsventiler og sikkerhedskomponenter, dimensioneret efter installationens karakteristika.

Maksimal driftstemperatur på 90 °C

Mecalia DPAC/DI/MCL tåler en maksimal driftstemperatur på 90 °C.

Dette brede temperaturområde gør det muligt at anvende tanken både i varmeanlæg og i hydrauliske kølesystemer, altid inden for de grænser, som Mecalia og de øvrige komponenter i kredsløbet fastsætter.

Ideel til installationer med varmepumpe

Inertitanke er særligt almindelige i installationer med luft/vand-varmepumpe og varmepumpe, hvor de øger vandvolumenet i kredsløbet.

Indbygning af et korrekt dimensioneret inertivolumen kan hjælpe med at reducere start/stop-cyklusser for generatoren, stabilisere vandflowet og give en midlertidig termisk reserve.

Den endelige dimensionering af tanken skal udføres ud fra varmepumpens effekt, det eksisterende vandvolumen, generatorproducentens minimumskrav til flow samt installationens konkrete forhold.

Egnet til varme- og kølekredsløb

Tanken kan lagre koldt eller varmt vand fra primærkredsen, og er derfor ikke kun begrænset til varmeinstallationer.

Den kan også anvendes i klimaanlæg med vandkøler eller reversibel varmepumpe for at give kredsløbet inerti, når systemet arbejder i køledrift.

Termisk isolering i stift polyuretanskum

Tanken er udstyret med isolering med indsprøjtet stift polyuretanskum, som reducerer uønsket varmeudveksling mellem det lagrede vand og omgivelserne.

Den isolering, som Mecalia anvender, er HCFC-fri.

I denne kompakte serie anvender producenten desuden en udvendig finish i form af ovn-lakeret plade, som giver mekanisk beskyttelse af isoleringen og en finish, der er velegnet til indendørs tekniske installationer.

Lodret vægmonteret format

Reference 12508 indgår hos Mecalia blandt modellerne til vægmontering i DPAC/DI/MCL-serien.

Den reducerede diameter på 440 mm gør det lettere at placere den i teknikrum og andre områder, hvor man ønsker at begrænse det pladsforbrug, som de hydrauliske komponenter optager.

Producentens gældende prisliste angiver for denne reference følgende omtrentlige handelsmål:

• Diameter: 440 mm.
• Højde: 913 mm.

Gevindtilslutninger på 1½"

DPAC/DI/MCL 100’s målficha viser forskellige tilslutninger fordelt vertikalt på begge sider af tanken for at lette den hydrauliske integration.

I 100-liters modellen er de tilslutninger, der er angivet i det tekniske diagram, 1½" hungevind.

Designet tilbyder specifikke tilslutningspunkter til:

• Tilslutninger til installationen.
• Tilslutninger til generator eller kedel.
• Udluftning eller montering af føler.
• Tømning af tanken.

Placeringen af flere studse i forskellige højder giver fleksibilitet til at tilpasse det hydrauliske diagram til den enkelte installations behov.

Tilslutninger til installation og generator

Ifølge Mecalias tekniske diagram har tanken flere studse, der specifikt er markeret som tilslutninger til installation og tilslutninger til kedel.

Denne konfiguration gør det lettere at anvende den som et inertielement placeret mellem varmegeneratoren og distributionskredsløbet.

Det konkrete valg af de tilslutninger, der skal anvendes, afhænger af det hydrauliske diagram, flowmængderne og generatorproducentens anbefalinger.

Øverste tilslutning til udluftning eller føler

Den øverste del har en tilslutning beregnet til udluftning eller montering af en føler.

Denne studs kan lette udluftning af luft, der samler sig i tankens øverste del, eller muliggøre montering af et kompatibelt måleelement afhængigt af installationens design.

Bundtilslutning til tømning

I den nederste del findes en tilslutning markeret til tømning, hvilket letter vedligeholdelse og dræning af kredsløbet, når det er nødvendigt.

Vægt på 29 kg

Mecalia DPAC/DI/MCL 100 har en omtrentlig tomvægt på 29 kg.

Det skal bemærkes, at når tanken er fyldt, øges den samlede vægt betydeligt. Vægmonteringen og den bærende konstruktion skal dimensioneres, så de sikkert kan bære den samlede vægt af den fyldte tank samt belastningen fra de tilsluttede rør.

Hjælper med at stabilisere anlæggets drift

Indbygning af en inertitank øger vandvolumenet i kredsløbet. Denne termiske reserve hjælper med at udjævne hurtige temperaturvariationer og kan reducere, hvor ofte generatoren skal starte og stoppe.

I installationer med flere kredsløb eller varierende behov kan det ekstra volumen også bidrage til mere stabile hydrauliske forhold.

Den præcise funktion og tilslutningsmetode skal fastlægges under projekteringen af installationen, da en inertitank kan anvendes på forskellige måder afhængigt af generator, afgivere og reguleringssystem.

Tekniske egenskaber for Mecalia 12508

• Mærke: Mecalia.
• Reference: 12508.
• Model: DPAC/DI/MCL 100.
• Type: inertitank.
• Kapacitet: 100 liter.
• Anvendelse: varme og klimaanlæg.
• Medie: koldt eller varmt vand fra primærkredsen.
• Egnet til brugsvand: nej.
• Kredsløbstype: lukket.
• Materiale: kulstofstål.
• Installation: lodret vægmonteret.
• Maksimalt arbejdstryk: 6 bar.
• Maksimal driftstemperatur: 90 °C.
• Tilslutninger: hungevind.
• Tilslutningsmål for 100 L-modellen: 1½".
• Tilslutning til udluftning/føler: ja.
• Tilslutning til tømning: ja.
• Tilslutninger til installation: ja.
• Tilslutninger til generator/kedel: ja.
• Isolering: indsprøjtet stift polyuretanskum.
• HCFC-fri isolering: ja.
• Udvendig finish: ovnlakeret plade.
• Diameter: 440 mm.
• Aktuel handelsmæssig højde: 913 mm.
• Vægt: cirka 29 kg.
• Kompatibel med varmepumpe: ja.
• Kompatibel med kedel: ja.
• Kompatibel med solenergi: ja.
• Kan anvendes til køling: ja.

Kompakt inertitank til varmepumpe og klimaanlæg

Mecalia DPAC/DI/MCL 100 giver 100 liter ekstra hydraulisk volumen i et kompakt vægmonteret format, hvilket gør den til en særligt nyttig løsning til luft/vand-varmepumper, varme- og kølesystemer, hvor der er behov for at øge kredsløbets termiske inerti.

Dens konstruktion i kulstofstål, maksimalt tryk på 6 bar, driftstemperatur op til 90 °C, polyurethanisolering og flere 1½" tilslutninger gør det lettere at integrere den i forskellige professionelle hydrauliske systemer.

Da den udelukkende er beregnet til vand i primærkredsen, skal den altid anvendes i et lukket kredsløb og ikke som beholder til brugsvand.
