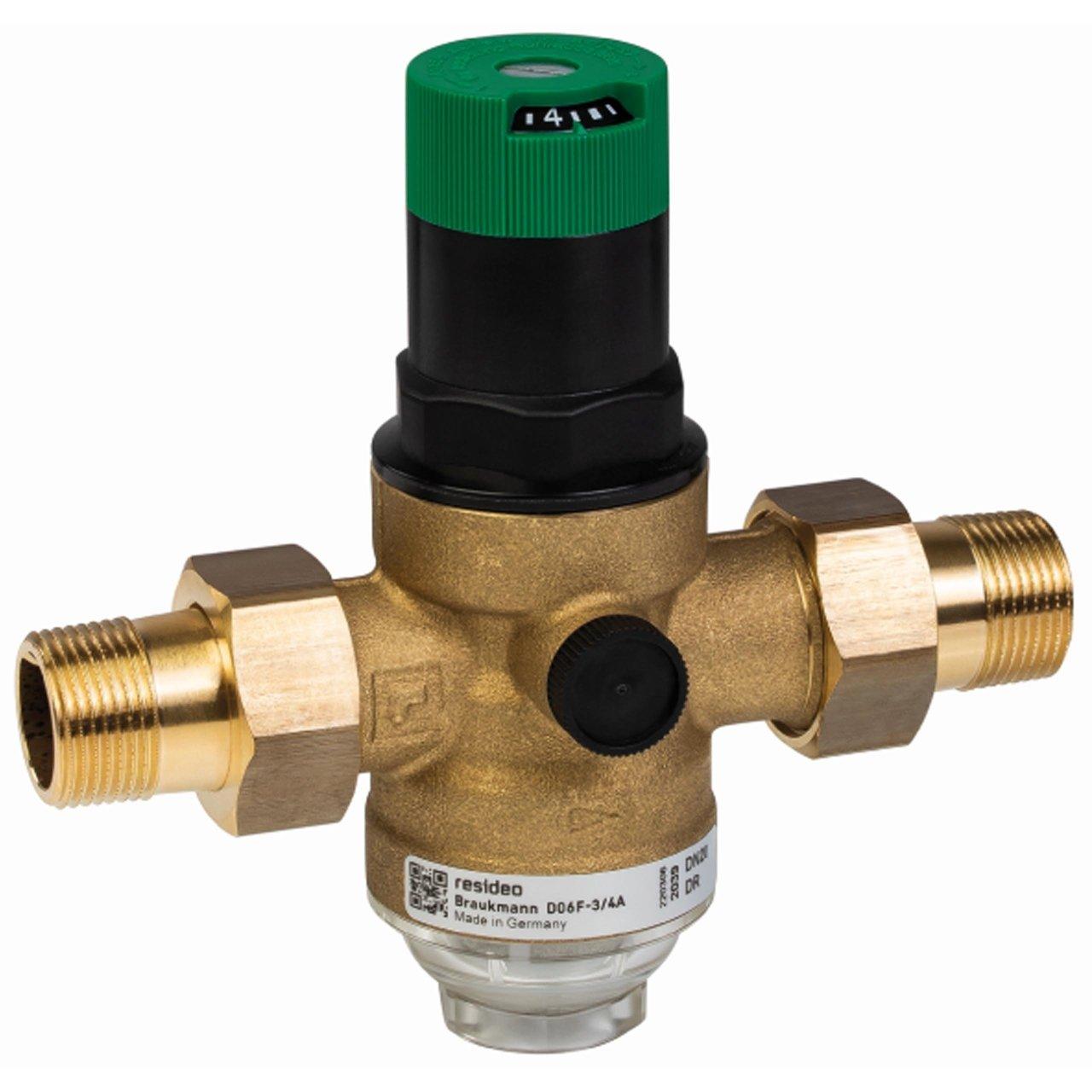

Trykreduktionsventil med filter og gennemsigtig beholder 1"

Den Resideo Braukmann D06F-1A trykreduktionsventil er designet til at reducere og stabilisere trykket i drikkevandsinstallationer og beskytter rør, armaturer og udstyr mod for højt forsyningstryk. Denne version har 1" gevindtilslutninger, nomineldiameter DN25, integreret finfilter og gennemsigtig filterkop, som gør det muligt visuelt at kontrollere tilstanden uden at afmontere enheden.

Takket være sit design med balanceret sæde holdes udgangstrykket stabilt, selv hvis indgangstrykket varierer. Den kan regulere nedstrømstrykket mellem 1,5 og 6 bar, leveres fabriksindstillet til 3 bar og tåler et maksimalt indgangstryk på 16 bar i denne version med gennemsigtig kop.

Hovedegenskaber for Resideo D06F-1A

• Mærke: Resideo.
• Serie: Braukmann D06F.
• Reference: D06F-1A.
• Type: trykreduktionsventil med balanceret sæde.
• Anvendelse: drikkevandsinstallationer.
• Tilslutningsstørrelse: 1".
• Nomineldiameter: DN25.
• Tilslutningstype: sæt med udvendige gevindfittings ved ind- og udgang.
• Kvs-værdi: 5,8 m³/h.
• Filter: integreret finfilter.
• Maskestørrelse: 0,16 mm.
• Filtermateriale: rustfrit stål.
• Filterkop: gennemsigtig.
• Maks. indgangstryk: 16 bar med gennemsigtig kop.
• Justerbart udgangstryk: fra 1,5 til 6 bar.
• Fabriksindstillet tryk: 3 bar.
• Min. trykfald: 1 bar.
• Maks. medietemperatur: 40 °C for versionen med gennemsigtig kop.
• Hus: afzinkningsbestandig messing.
• Membran og pakninger: EPDM.
• Justeringsskala: integreret.
• Manometertilslutninger: integreret på begge sider af huset.
• Manometer: ikke inkluderet.

Reduktion og stabilisering af vandtrykket

Resideo D06F-1A reducerer et højt tryk fra forsyningsnettet til et passende niveau for installationen nedstrøms. Et kontrolleret tryk hjælper med at undgå skader forårsaget af overtryk og bidrager til at beskytte de komponenter, der er tilsluttet vandnettet.

Derudover kan et lavere og konstant driftstryk hjælpe med at reducere vandforbruget og mindske strømningsstøj, som kan opstå i rør, ventiler og armaturer, når forsyningstrykket er højere end nødvendigt.

Balanceret sæde for konstant udgangstryk

Ventilens funktion bygger på en balance mellem membranens kraft og reguleringsfjederens kraft. Når der er vandforbrug, og trykket nedstrøms falder, åbner fjederen ventilen, indtil det valgte tryk igen er nået.

Det indgangstrykbalancerede design forhindrer, at variationer opstrøms får væsentlig indflydelse på det regulerede tryk. På den måde opretholder D06F et stabilt udgangstryk inden for sine nominelle driftsbetingelser.

Justerbart tryk fra 1,5 til 6 bar

Udgangstrykket kan justeres med grebet på toppen af enheden inden for et interval på 1,5 til 6 bar. Den integrerede skala gør det muligt direkte at aflæse den valgte værdi og letter indreguleringen under idriftsættelsen.

Ventilen leveres forindstillet til 3 bar, men denne værdi kan senere ændres for at tilpasses installationens behov. Det minimale trykfald, som producenten angiver, er 1 bar.

Integreret finfilter på 0,16 mm

Resideo D06F har et finfilter i rustfrit stål med en maskestørrelse på 0,16 mm. Denne komponent hjælper med at tilbageholde partikler i vandet, før de når ventilens reguleringsmekanisme.

Filteret er en del af selve enheden og giver dermed både trykreduktion og filtrering i samme produkt. Filterelementet kan kontrolleres under regelmæssig vedligeholdelse.

Gennemsigtig kop for nem inspektion

Versionen D06F-1A er udstyret med en gennemsigtig filterkop i syntetisk materiale. Gennemsigtigheden gør det muligt visuelt at kontrollere ophobning af snavs og vurdere, hvornår rengøring eller vedligeholdelse er nødvendig.

Med denne type kop angiver Resideo et maksimalt indgangstryk på 16 bar. Producenten oplyser, at hvis ventilen kan blive udsat for UV-stråling eller opløsningsmiddeldampe, skal den kompatible filterkop i messing, som er angivet til serien, anvendes.

1" tilslutning og Kvs-kapacitet 5,8

Referencen D06F-1A svarer til varianten med R 1" tilslutning og nomineldiameter DN25. A-versionen leveres med et sæt udvendige gevindfittings både ved indgang og udgang, hvilket letter tilslutning og senere demontering ved vedligeholdelse.

For denne størrelse angiver Resideo en Kvs-værdi på 5,8 m³/h. Denne parameter gør det muligt at dimensionere ventilen i forhold til det nødvendige flow og det tilgængelige trykfald i installationen.

Hus i afzinkningsbestandig messing

Hovedhuset er fremstillet af afzinkningsbestandig messing, mens gevindfittings også er i messing. Den indvendige patron er fremstillet af højkvalitets syntetisk materiale og har en EPDM-membran.

Pakningerne er ligeledes i EPDM, og reguleringsfjederen er fremstillet af stål. Konstruktionen holder fjederen adskilt fra drikkevandet under drift.

Fuldt udskiftelig intern patron

Den interne reguleringsenhed kan udskiftes fuldstændigt, hvilket letter vedligeholdelsen af ventilen og gør det muligt at undgå at udskifte hele det installerede hus, når den indvendige mekanisme skal serviceres.

Denne modulopbygning er særligt nyttig i installationer, hvor man ønsker at lette regelmæssig vedligeholdelse og forlænge enhedens levetid.

Forberedt til montering af manometer

D06F-huset har manometertilslutninger på begge sider, så udgangstrykket kan kontrolleres direkte i installationen. Manometeret sælges som tilbehør og er ikke inkluderet med ventilen.

Kombinationen af den integrerede justeringsskala og et valgfrit manometer gør både den indledende indstilling og efterfølgende funktionskontrol lettere.

Temperatur og driftsbetingelser

For A-versionen med gennemsigtig filterkop angiver Resideo en maksimal medietemperatur på 40 °C. Under de prøvningsbetingelser, der er omfattet af EN 1567, angiver den tekniske dokumentation en maksimal temperatur på 30 °C.

Det maksimale indgangstryk er 16 bar, og reguleringsområdet nedstrøms er 1,5 til 6 bar. Disse betingelser skal overholdes ved dimensionering og installation for at sikre korrekt funktion af regulatoren.

Installation og vedligeholdelse

Ventilen skal installeres et let tilgængeligt sted, beskyttet mod frost og med tilstrækkelig plads til justering, inspektion og vedligeholdelse. Resideo anbefaler at installere afspærringsventiler og lade der være et lige rørstykke nedstrøms på mindst fem gange nomineldiameteren i overensstemmelse med EN 806-2.

D06F kræver regelmæssig vedligeholdelse i henhold til EN 806-5. Den gennemsigtige kop letter inspektionen af filteret, mens den udskiftelige patron forenkler indgreb i reguleringsmekanismen.

Dimensioner for Resideo D06F-1A

• Tilslutning: R 1".
• Nomineldiameter: DN25.
• Samlet længde L: 180 mm.
• Længde I: 100 mm.
• Højde H: 111 mm.
• Mål h: 64 mm.
• Diameter D: 61 mm.
• Vægt: ca. 1,4 kg.

Tekniske data for Resideo D06F-1A trykreduktionsventil

• Producent: Resideo.
• Serie: Braukmann D06F.
• Reference: D06F-1A.
• Medie: drikkevand.
• Funktionsprincip: fjederbelastet trykreduktionsventil med balanceret sæde.
• Tilslutning: R 1".
• Nomineldiameter: DN25.
• Ind- og udgangstilslutninger: sæt med udvendige gevindfittings.
• Kvs: 5,8 m³/h.
• Maks. indgangstryk: 16 bar.
• Udgangstrykområde: 1,5-6 bar.
• Forindstilling: 3 bar.
• Min. trykfald: 1 bar.
• Maks. medietemperatur: 40 °C i versionen med gennemsigtig kop.
• Integreret finfilter: ja.
• Filtermaske: 0,16 mm.
• Filtermateriale: rustfrit stål.
• Filterkop: gennemsigtigt syntetisk materiale.
• Hus: afzinkningsbestandig messing.
• Fittings: messing.
• Patron: højkvalitets syntetisk materiale.
• Membran: EPDM.
• Pakninger: EPDM.
• Fjeder: fjederstål.
• Trykskala: integreret.
• Manometertilslutninger: ja, på begge sider af huset.
• Manometer inkluderet: nej.
• Certificering: ACS.
• Godkendelse: DVGW.
• WRAS-godkendelse: op til 23 °C.

Beskyttelse, regulering og filtrering i én samlet enhed

Resideo D06F-1A kombinerer trykreduktion og et integreret finfilter i én enhed og tilbyder en komplet løsning til drikkevandsinstallationer. Dens 1" tilslutning, DN25, Kvs 5,8 m³/h og regulering mellem 1,5 og 6 bar gør den velegnet til mange private, kommercielle og industrielle installationer inden for producentens grænser.

Den gennemsigtige kop gør det nemt at kontrollere filterets tilstand, mens det balancerede sæde hjælper med at holde nedstrømstrykket stabilt ved variationer i forsyningen. Justeringsskalaen, manometertilslutningerne og den udskiftelige patron gør desuden idriftsættelse og efterfølgende vedligeholdelse lettere.
