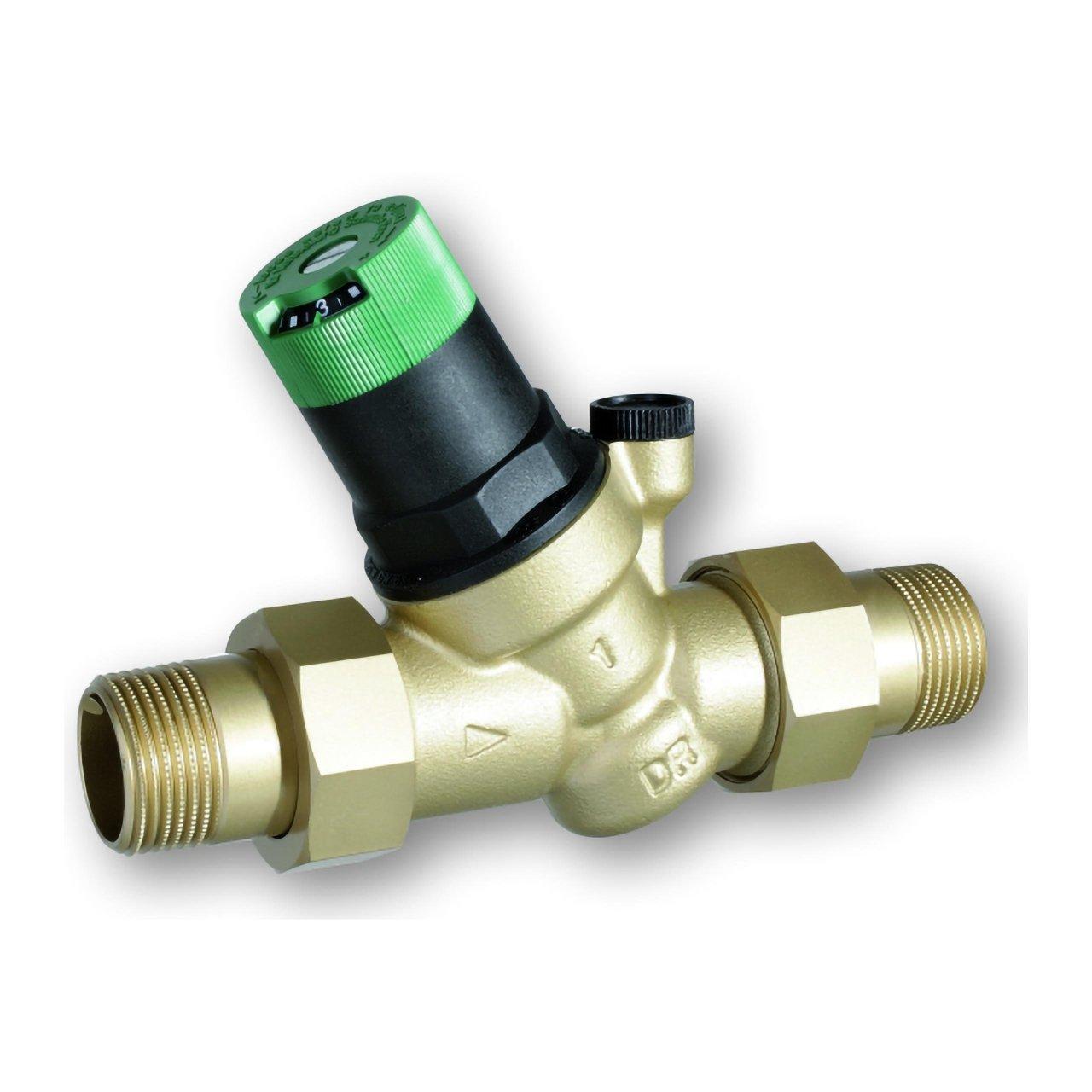

Reduktionsventil med gevindforbindelser R3/4"

Den Resideo D05FS-3/4A trykreduktionsventil er designet til at reducere og stabilisere trykket i drikkevandsinstallationer og beskytter rør, armaturer og udstyr mod for højt tryk fra forsyningsnettet. Denne version har 3/4" gevindtilslutninger, nomineldiameter DN20 og en Kvs-værdi på 3,5 m³/h, hvilket gør den velegnet til boliginstallationer og, inden for sine specifikationer, også til kommercielle og industrielle anvendelser.

D05FS anvender et system med balanceret sæde, som hjælper med at holde udgangstrykket konstant, selv hvis indgangstrykket varierer betydeligt. Den tåler op til 25 bar indgangstryk og giver mulighed for at regulere udgangstrykket mellem 1,5 og 6 bar, med en fabriksindstilling på 3 bar.

Vigtigste egenskaber ved Resideo D05FS-3/4A

• Mærke: Resideo.
• Serie: Braukmann D05FS.
• Reference: D05FS-3/4A.
• Type: trykreduktionsventil med balanceret sæde.
• Anvendelse: drikkevandsinstallationer.
• Tilslutning: R 3/4".
• Nomineldiameter: DN20.
• Kvs: 3,5 m³/h.
• Maks. indgangstryk: 25 bar.
• Justerbart udgangstryk: 1,5-6 bar.
• Fabriksindstilling: 3 bar.
• Min. trykfald: 1 bar.
• Maks. vandtemperatur iht. EN 1567: 30 °C.
• Maks. vandtemperatur ved 10 bar: 70 °C.
• Hus: afzinkningsbestandig messing.
• Membran: EPDM.
• Tætninger: EPDM.
• Indvendig patron: udskiftelig.
• Justeringsskala: integreret.
• Manometertilslutning: ja.
• Manometer: ikke inkluderet.

Reduktion og stabilisering af trykket

Funktionen af Resideo D05FS er at reducere et højt forsyningstryk til en lavere og stabil værdi for installationen nedstrøms. Dermed bidrager den til at forhindre skader forårsaget af overtryk og hjælper med at beskytte de forskellige komponenter, der er tilsluttet vandnettet.

Et reduceret og konstant arbejdstryk kan også bidrage til at mindske vandforbruget og minimere hydraulisk støj i rør, ventiler og armaturer.

Balanceret sæde ved netvariationer

Ventilen fungerer via en kompensation mellem en membran og en reguleringsfjeder. Når trykket nedstrøms falder på grund af forbrug, åbner fjederen ventilen, indtil den valgte værdi er genoprettet.

Indgangstrykket påvirker ikke direkte mekanismens åbning eller lukning, så netvariationer har kun begrænset indflydelse på det regulerede udgangstryk.

Justerbart tryk fra 1,5 til 6 bar

Udgangstrykket kan reguleres mellem 1,5 og 6 bar med justeringshjulet på toppen. Den integrerede skala gør det muligt at aflæse den valgte værdi og letter idriftsættelsen af installationen.

Ventilen leveres forindstillet til 3 bar. Denne værdi kan senere ændres for at tilpasses installationens behov, altid inden for Resideos angivne område.

3/4" gevindtilslutninger og Kvs 3,5

Referencen D05FS-3/4A svarer til DN20-versionen med 3/4" tilslutninger. A-varianten har udvendige gevindfittings på ind- og udløb, hvilket gør montering og demontering af reduktionsventilen lettere ved installation eller vedligeholdelse.

For denne størrelse angiver Resideo en Kvs på 3,5 m³/h. Denne værdi bruges til at bestemme ventilens hydrauliske kapacitet og bør vurderes sammen med det nødvendige flow og det tilgængelige trykfald ved dimensionering af installationen.

Afzinkningsbestandigt messinghus

Ventilhuset er fremstillet af afzinkningsbestandigt messing. Fittings på A-varianten er også i messing, mens den indvendige patron er fremstillet af højkvalitets syntetisk materiale.

Enheden omfatter EPDM-membran, EPDM-tætninger og reguleringsfjeder i stål. Fjederen er adskilt fra drikkevandet under drift.

Udskiftelig indvendig patron

Reguleringspatronen kan udskiftes helt, hvilket gør vedligeholdelse lettere og gør det muligt at forny de indvendige funktionskomponenter uden at udskifte hele den installerede ventil.

Denne konstruktion forenkler periodiske serviceeftersyn og bidrager til at bevare ventilens funktion gennem hele dens levetid.

Forberedt til montering af manometer

Huset har en manometertilslutning, så det regulerede nedstrømstryk kan kontrolleres direkte. Manometeret er ikke inkluderet og kan vælges som tilbehør afhængigt af det nødvendige trykområde.

Kombinationen af det valgfrie manometer og den integrerede skala på justeringshjulet gør både den indledende indstilling og efterfølgende kontrol af driftstrykket lettere.

Driftstemperaturer

Til anvendelser iht. EN 1567 angiver Resideo en maksimal medietemperatur på 30 °C. Ventilen tåler temperaturer op til 70 °C, når maksimalt tryk begrænses til 10 bar.

Den angivne omgivelsestemperatur for drift er mellem 5 og 55 °C i et rent, tørt miljø beskyttet mod frost.

Horisontal eller vertikal installation

D05FS kan installeres både i horisontal og vertikal position. Ved vertikal montering skal fjederhuset og justeringshjulet vende opad.

Resideo anbefaler at installere afspærringsventiler og placere reduktionsventilen et let tilgængeligt sted for at lette aflæsning, rengøring og vedligeholdelse. Det anbefales også at installere et filter før reduktionsventilen for at beskytte mekanismen mod partikler i vandet.

Efter ventilen skal der være et lige rørstykke svarende til 5 gange den nominelle diameter, i overensstemmelse med producentens installationsanvisninger og EN 806-2.

Mål for Resideo D05FS-3/4A

• Tilslutning: R 3/4".
• Nomineldiameter: DN20.
• Samlet længde L: 163 mm.
• Huslængde I: 95 mm.
• Højde H: 123 mm.
• Mål h: 96 mm.
• Vægt: 0,82 kg.
• Minimum afstand til væg fra røraksen: 55 mm.

Tekniske data for Resideo D05FS-3/4A trykreduktionsventil

• Producent: Resideo.
• Serie: Braukmann D05FS.
• Reference: D05FS-3/4A.
• Medie: drikkevand.
• System: fjederbelastet trykreduktionsventil med balanceret sæde.
• Tilslutning: R 3/4".
• Nomineldiameter: DN20.
• Tilslutningstype: udvendige gevindfittings på ind- og udløb.
• Kvs: 3,5 m³/h.
• Maks. indgangstryk: 25 bar.
• Udgangstryk: 1,5-6 bar.
• Forindstillet tryk: 3 bar.
• Min. trykfald: 1 bar.
• Maks. temperatur iht. EN 1567: 30 °C.
• Maks. temperatur ved 10 bar: 70 °C.
• Omgivelsestemperatur: 5-55 °C.
• Relativ luftfugtighed: 25-85 %, uden kondens.
• Hus: afzinkningsbestandig messing.
• Fittings: messing.
• Patron: højkvalitets syntetisk materiale.
• Membran: EPDM.
• Tætninger: EPDM.
• Fjeder: stål.
• Reguleringsskala: integreret.
• Manometer inkluderet: nej.
• Installation: horisontal eller vertikal.
• Certificeringer: DVGW og ACS.

Trykreduktionsventil til drikkevandsinstallationer

Resideo D05FS-3/4A kombinerer en 3/4" tilslutning, DN20, Kvs 3,5 m³/h og trykregulering fra 1,5 til 6 bar for at beskytte og stabilisere drikkevandsinstallationer. Det balancerede sæde hjælper med at holde udgangstrykket konstant trods variationer i nettet.

Det afzinkningsbestandige messinghus, den udskiftelige patron og den integrerede reguleringsskala gør både installation og vedligeholdelse lettere. For at sikre korrekt drift skal tryk- og temperaturgrænserne samt Resideos monteringsanbefalinger overholdes.
