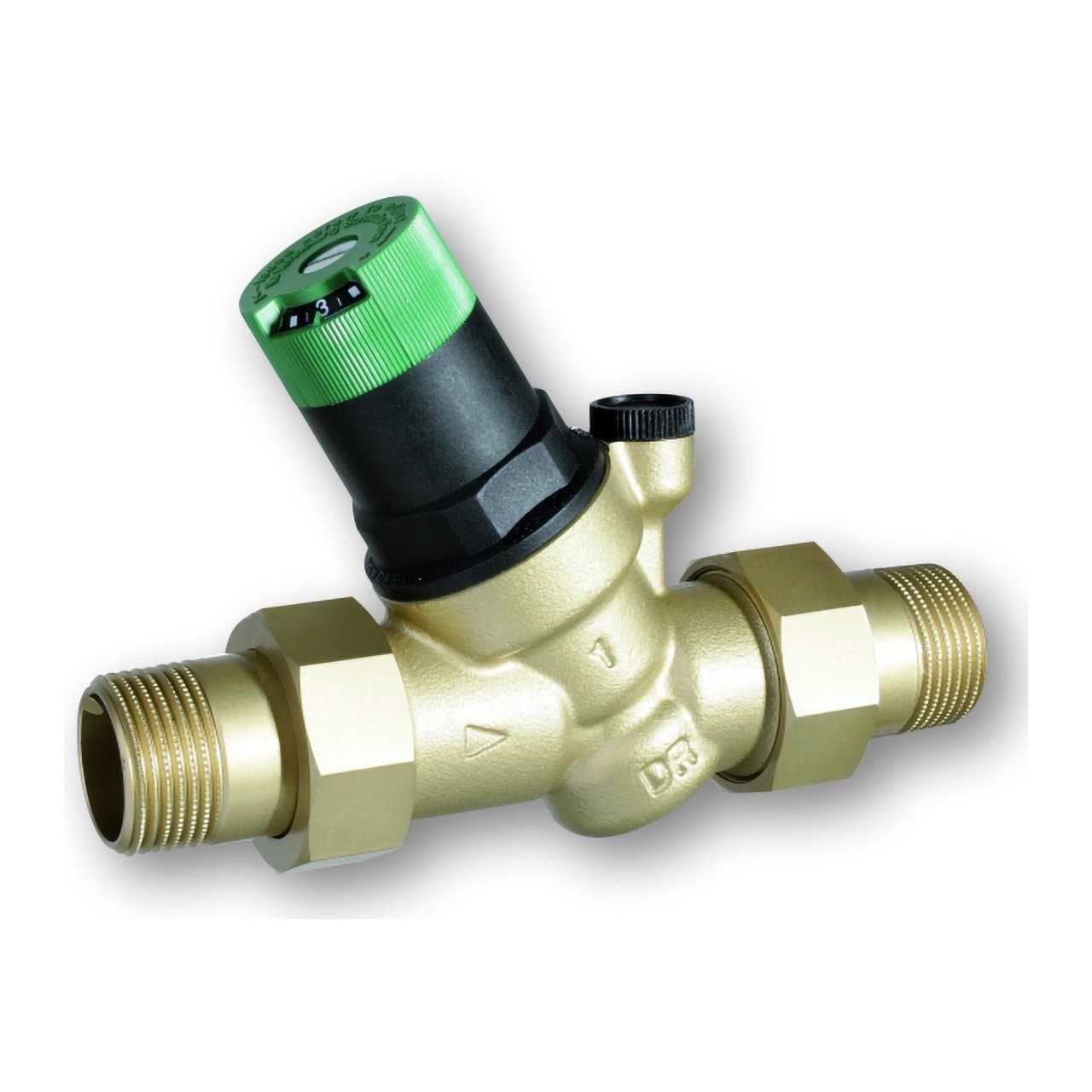

Reduktionsventil med gevindforbindelser R1"

Den Resideo D05FS-1A trykreduktionsventil er designet til at reducere og stabilisere trykket i drikkevandsinstallationer og beskytter rør, armaturer, husholdningsapparater og andre komponenter mod for højt tryk fra forsyningsnettet. Denne version har 1" gevindtilslutninger, nominelt DN25 og en Kvs-værdi på 3,7 m³/h, hvilket gør den velegnet til boliginstallationer og inden for sine driftsbetingelser også til kommercielle og industrielle anvendelser.

Det balancerede sæde gør det muligt at holde nedstrømstrykket stabilt, selv når der opstår betydelige udsving i indløbstrykket. Ventilen tåler et maksimalt indløbstryk på 25 bar og kan indstilles til en udgangs­tryk mellem 1,5 og 6 bar, med en fabriksindstilling på 3 bar for nem idriftsættelse.

Hovedegenskaber for Resideo D05FS-1A

• Mærke: Resideo.
• Serie: Braukmann D05FS.
• Reference: D05FS-1A.
• Type: trykreduktionsventil.
• Anvendelse: drikkevandsinstallationer.
• Design: balanceret sæde.
• Tilslutning: R 1".
• Nominel diameter: DN25.
• Tilslutningstype: sæt med udvendigt gevindede fittings.
• Kvs: 3,7 m³/h.
• Maks. indløbstryk: 25 bar.
• Justerbart udløbstryk: fra 1,5 til 6 bar.
• Fabriksindstilling: 3 bar.
• Min. trykfald: 1 bar.
• Hus: afzinkningsbestandig messing.
• Membran: EPDM.
• Tætninger: EPDM.
• Justeringsskala: integreret.
• Indvendig patron: udskiftelig.

Reduktion og stabilisering af vandtrykket

Hovedfunktionen for Resideo D05FS er at omdanne et højt eller varierende indløbstryk til et lavere og stabilt udløbstryk. På den måde hjælper den med at beskytte komponenterne nedstrøms mod følgerne af for højt tryk.

Installation af en trykreduktionsventil kan også bidrage til at reducere vandforbruget og mindske hydraulisk støj i rør og armaturer. Ved at arbejde med et tryk, der er tilpasset installationens reelle behov, undgås unødigt høje vandmængder, og anlæggets driftsforhold forbedres.

Balanceret sæde ved trykvariationer

D05FS anvender et system med balanceret indløbstryk. Takket være dette design har udsving i forsyningsnettet kun minimal indflydelse på det regulerede nedstrømstryk.

Funktionen bygger på balancen mellem reguleringsfjederens kraft og det tryk, der virker på membranen. Når der er forbrug og udløbstrykket falder, åbner mekanismen ventilen, indtil den valgte værdi genoprettes.

Når forbruget ophører, stiger nedstrømstrykket igen, og mekanismen reducerer gennemstrømningen, indtil balancen er genoprettet. Dette princip gør det muligt at opretholde et stabilt forsyningstryk inden for fabrikantens angivne grænser.

Justerbart tryk mellem 1,5 og 6 bar

Nedstrømstrykket kan justeres mellem 1,5 og 6 bar med betjeningsknappen på ventilens top. Det valgte tryk vises direkte på den integrerede justeringsskala, hvilket gør indstillingen nem under idriftsættelsen.

Ventilen leveres med en fabriksindstilling på 3 bar. Denne værdi kan senere ændres for at tilpasses installationens konkrete behov, så længe det tilladte reguleringsområde overholdes.

Det maksimalt tilladte indløbstryk er 25 bar, og Resideo angiver et minimumstrykfald på 1 bar.

1" gevindtilslutninger og DN25

Referencen D05FS-1A svarer til versionen med nomineldiameter DN25 og tilslutningsfittings på 1". Variant A leveres med et sæt udvendigt gevindede forbindelser, hvilket gør både den første montering og senere demontering af ventilen lettere ved vedligeholdelse.

For denne størrelse angiver Resideo en Kvs på 3,7 m³/h. Denne værdi angiver ventilens hydrauliske kapacitet og skal vurderes sammen med det forventede flow og det tilgængelige trykfald ved dimensionering af installationen.

Afzinkningsbestandigt messinghus

Huset er fremstillet af afzinkningsbestandigt messing, et materiale der er særligt velegnet til komponenter, som er i vedvarende kontakt med drikkevand.

Den indvendige patron er fremstillet af højkvalitets syntetisk materiale og anvender en EPDM-membran. Tætningerne er også udført i EPDM, og reguleringsfjederen er adskilt fra drikkevandet under drift.

Resideo angiver, at de anvendte materialer opfylder UBA-kravene og har ACS-godkendelse.

Fuldt udskiftelig indvendig patron

Den indvendige reguleringsenhed kan udskiftes fuldstændigt. Denne egenskab gør vedligeholdelsen lettere, da de vigtigste funktionskomponenter kan fornyes, mens hovedhuset forbliver installeret, når forholdene for indgrebet tillader det.

Den modulære konstruktion forenkler eftersyn og understøtter langvarig drift af installationen.

Integreret trykskala

Topknappen har en reguleringsskala, som gør det muligt at aflæse den valgte værdi direkte på ventilen. Det gør justeringen under installationen lettere og gør det muligt at ændre udløbstrykket uden at skulle tolke omtrentlige knappositioner.

For en præcis kontrol af det faktiske tryk i kredsløbet kan der anvendes et manometer, der er kompatibelt med installationen.

Driftstemperatur

Den aktuelle Resideo-dokumentation for denne reference angiver en maksimal medietemperatur på 30 °C under de standardbetingelser, der er angivet for produktet. Ventilen kan arbejde med vand ved temperaturer op til 70 °C, når det maksimale tryk begrænses til 10 bar.

Den angivne omgivelsestemperatur for drift ligger mellem 5 og 55 °C. Ventilen skal installeres et sted, der er beskyttet mod frost og inden for de miljøgrænser, som producenten har angivet.

Anvendelse i drikkevandsinstallationer

Resideo udvikler D05FS-serien primært til beskyttelse af boliginstallationer for drikkevand mod for højt forsyningstryk. Den kan også anvendes i kommercielle eller industrielle installationer, så længe driftsforholdene ligger inden for produktets specifikationer.

Typiske anvendelser omfatter:

• Husstandes vandforsyningsnet.
• Indvendige installationer i boliger.
• Boligbyggeri.
• Kommercielle installationer.
• Net, der modtager et højere forsyningstryk end nødvendigt.
• Installationer med hyppige variationer i indløbstrykket.
• Beskyttelse af armaturer, sanitetsudstyr og udstyr tilsluttet vandnettet.

Reduktion af hydraulisk støj

Et for højt nettryk kan øge vandets strømningshastighed og skabe støj i rør, ventiler og tappesteder. Ved at reducere trykket og holde det på et mere konstant niveau hjælper D05FS med at minimere strømningsstøj i installationen.

Denne egenskab forbedrer anlæggets driftsforhold og er især nyttig i installationer, hvor det tilgængelige tryk er betydeligt højere end nødvendigt.

Installationsanbefalinger

Ventilen skal installeres i overensstemmelse med strømningsretningen angivet på huset og i en position, der giver nem adgang til reguleringsknappen og den indvendige patron.

Resideo anbefaler at installere den et let tilgængeligt sted, beskyttet mod frost, for at gøre inspektion og vedligeholdelse lettere. Installationen skal udføres i overensstemmelse med gældende regler og producentens tekniske anvisninger.

Det anbefales også at montere afspærringsventiler før og efter enheden for at lette fremtidige indgreb på installationen.

Dimensioner for Resideo D05FS-1A

• Tilslutning: R 1".
• Nominel diameter: DN25.
• Samlet længde: 176 mm.
• Huslængde uden fittings: 97 mm.
• Højde: 124 mm.

Tekniske data for Resideo D05FS-1A trykreduktionsventil

• Producent: Resideo.
• Serie: Braukmann D05FS.
• Reference: D05FS-1A.
• Type: trykreduktionsventil.
• Medie: drikkevand.
• Design: balanceret sæde.
• Tilslutning: R 1".
• Nominel diameter: DN25.
• Tilslutningstype: udvendigt gevindede fittings.
• Kvs: 3,7 m³/h.
• Maks. indløbstryk: 25 bar.
• Udløbstryk: 1,5-6 bar.
• Forindstilling: 3 bar.
• Min. trykfald: 1 bar.
• Maks. medietemperatur: 30 °C under de angivne standardbetingelser.
• Maks. temperatur ved begrænset tryk til 10 bar: 70 °C.
• Omgivelsestemperatur: 5-55 °C.
• Tilladt relativ luftfugtighed: 25-85 %, uden kondens.
• Hus: afzinkningsbestandigt messing.
• Membran: EPDM.
• Tætninger: EPDM.
• Patron: højkvalitets syntetisk materiale, udskiftelig.
• Reguleringsfjeder: adskilt fra drikkevandet.
• Justeringsskala: integreret.
• Længde: 176 mm.
• Højde: 124 mm.
• Godkendelse: ACS.
• Certificering: DVGW.

Kompakt trykreduktionsventil til vandinstallationer

Resideo D05FS-1A kombinerer 1" tilslutning, DN25, Kvs 3,7 m³/h og trykregulering mellem 1,5 og 6 bar i en kompakt ventil, der er beregnet til at stabilisere trykket i drikkevandsinstallationer.

Det balancerede sæde hjælper med at holde nedstrømstrykket konstant ved variationer i nettet, mens huset i afzinkningsbestandigt messing, den udskiftelige patron og den integrerede reguleringsskala gør både drift og senere vedligeholdelse lettere.

For at sikre korrekt ydeevne skal tryk- og temperaturforhold, strømningsretning samt monterings- og vedligeholdelsesinstruktionerne fra Resideo overholdes.
