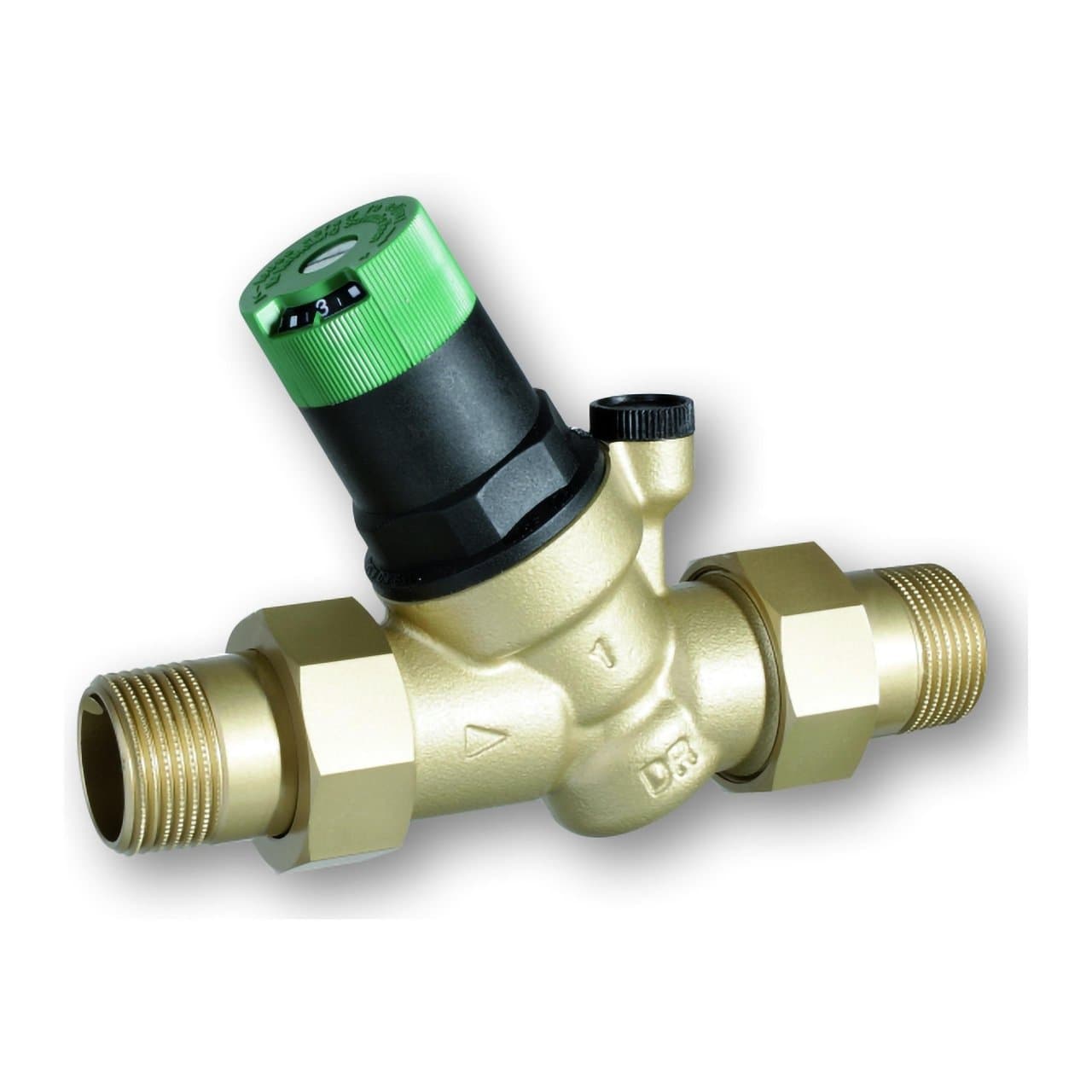

Reduceringsventil med gevindforbindelser R1 1/4"

Den Resideo D05FS-11/4A trykreduktionsventil er designet til at beskytte drikkevandsinstallationer mod for højt tryk fra forsyningsnettet. Denne model har 1 1/4" gevindtilslutninger, nomineldiameter DN32 og en Kvs-værdi på 7,3 m³/h, hvilket gør den velegnet til både private installationer samt kommercielle og industrielle anvendelser inden for dens driftsbetingelser.

Takket være sit design med balanceret sæde holder ventilen udgangstrykket stabilt, selv hvis der opstår betydelige udsving i indgangstrykket. Den gør det muligt at justere nedstrømstrykket mellem 1,5 og 6 bar og leveres fabriksindstillet til 3 bar, hvilket letter idriftsættelse og trykstyring i installationen.

Hovedegenskaber for Resideo D05FS trykreduktionsventilen

• Mærke: Resideo.
• Serie: Braukmann D05FS.
• Reference: D05FS-11/4A.
• Type: trykreduktionsventil med balanceret sæde.
• Anvendelse: drikkevandsinstallationer.
• Tilslutningsstørrelse: R 1 1/4".
• Nomineldiameter: DN32.
• Tilslutninger: udvendige gevindmuffer ved ind- og udgang.
• Kvs-værdi: 7,3 m³/h.
• Maks. indgangstryk: 25 bar.
• Justerbart udgangstryk: fra 1,5 til 6 bar.
• Fabriksindstillet udgangstryk: 3 bar.
• Min. trykfald: 1 bar.
• Maks. vandtemperatur iht. EN 1567: 30 °C.
• Maks. vandtemperatur ved 10 bar: 70 °C.
• Hus: afzinkningsbestandig messing.
• Membran og pakninger: EPDM.
• Justeringsskala: integreret.
• Tilslutning til manometer: ja.
• Manometer: ikke inkluderet.

Stabil styring af vandtrykket

Hovedfunktionen for Resideo D05FS er at reducere et højt eller varierende tryk fra nettet til et lavere og kontrolleret tryk i installationen. Dermed hjælper den med at beskytte rør, ventiler, armaturer, husholdningsapparater og andre komponenter mod belastninger forårsaget af for højt tryk.

Systemet med trykkompensation via membran og fjeder gør, at udgangstrykket stort set forbliver uafhængigt af variationer i indgangstrykket. Når der er vandforbrug og trykket nedstrøms falder, får balancen mellem membran og fjeder ventilen til at åbne, indtil det indstillede tryk er genoprettet.

Denne trykstabilisering bidrager desuden til at reducere vandforbruget og minimere strømningsstøj i installationen, især i net hvor forsyningstrykket er højere end nødvendigt.

Justerbart tryk mellem 1,5 og 6 bar

Udgangstrykket kan justeres manuelt inden for et interval på 1,5 til 6 bar. Justeringen foretages med hjulet på ventilens overside, mens den graduerede skala gør det muligt direkte at aflæse den valgte værdi.

Ventilen leveres fabriksindstillet til 3 bar, et almindeligt tryk for mange vandforsyningsinstallationer. Værdien kan efterfølgende ændres, så den passer til systemets konkrete behov, altid inden for Resideos angivne driftsgrænser.

Det maksimalt tilladte indgangstryk er 25 bar, og det nødvendige minimale trykfald for den specificerede funktion er 1 bar.

Balanceret sæde mod trykvariationer

Balanceret sæde-teknologien er en af de vigtigste egenskaber ved D05FS-serien. Indgangstrykket påvirker ikke direkte ventilens åbning eller lukning, så udsving i forsyningsnettet har minimal indflydelse på det indstillede nedstrømstryk.

Denne egenskab gør det muligt at opretholde mere ensartede forhold i installationen, selv når det tilgængelige nettryk ændrer sig i løbet af dagen.

1 1/4" gevindtilslutninger og DN32

Referencen D05FS-11/4A svarer til varianten i DN32 med udvendige 1 1/4" gevindtilslutninger ved indgang og udgang. Versionen markeret med bogstavet A leveres med disse gevindmuffer, hvilket letter tilslutning og demontering af ventilen ved installation eller vedligeholdelse.

For denne størrelse angiver Resideo en Kvs-værdi på 7,3 m³/h, som definerer ventilens hydrauliske gennemstrømningskapacitet under de relevante standardiserede forhold.

Konstruktion i afzinkningsbestandig messing

Ventilhuset er fremstillet af afzinkningsbestandig messing, et materiale særligt velegnet til komponenter i permanent kontakt med drikkevand. Gevindmufferne i A-versionen er også fremstillet af messing.

Den interne enhed integrerer en patron af højkvalitets syntetisk materiale med EPDM-membran, mens pakningerne også er af EPDM. Reguleringsfjederen er fremstillet af stål og er adskilt fra drikkevandet under drift.

Resideo angiver, at de anvendte materialer opfylder UBA-kravene, og at enheden har ACS-certificering. Serien har også DVGW-certificering.

Udskiftelig intern patron

Reguleringspatronen kan udskiftes helt, hvilket forenkler vedligeholdelsen og gør det muligt at arbejde med de vigtigste interne komponenter uden at skulle udskifte hele ventilhuset.

Denne konstruktion letter den løbende vedligeholdelse i vandinstallationer og gør det muligt at bevare det eksisterende hus og de eksisterende tilslutninger, når kun de interne dele skal udskiftes.

Forberedt til manometer

Resideo D05FS har en tilslutning til montering af manometer, så det regulerede nedstrømstryk kan kontrolleres direkte. Manometeret er ikke inkluderet i denne reference og skal købes separat, hvis det er nødvendigt.

Den integrerede skala på justeringshjulet letter den indledende indstilling, mens et manometer gør det muligt at kontrollere installationens faktiske driftstryk præcist.

Maksimal driftstemperatur

Til drikkevandsanvendelser i henhold til EN 1567 angiver Resideo en maksimal medietemperatur på 30 °C. Ventilen kan arbejde ved temperaturer op til 70 °C, når maksimalt tryk begrænses til 10 bar, i overensstemmelse med producentens datablad.

Disse begrænsninger skal tages i betragtning ved valg af ventilen til koldtvandsnet, kommercielle installationer eller anvendelser med vand ved højere temperaturer.

Horisontal eller vertikal installation

Ventilen kan installeres både i horisontal og vertikal position. Ved vertikal montering angiver Resideo, at fjederhuset og justeringshjulet skal vende opad.

Producenten anbefaler at montere afspærringsventiler før og efter enheden samt at placere reduktionsventilen et frostbeskyttet og let tilgængeligt sted til kontrol, rengøring og vedligeholdelse.

Det anbefales også at montere et filter opstrøms for trykreduktionsventilen for at forhindre, at partikler i installationen påvirker sædets og den interne patrons funktion.

Hydrauliske monteringsanbefalinger

For at opnå korrekt funktion angiver Resideo installation af et lige rørstykke svarende til 5 gange den nominelle diameter efter ventilen, i henhold til EN 806-2. For DN32-modellen angiver producenten desuden en minimumsafstand til væg på 60 mm fra røraksen.

Ventilen skal installeres i overensstemmelse med den flowretning, der er angivet på huset, og der skal være tilstrækkelig plads til adgang til justeringshjulet og manometerforbindelsen.

Mål for Resideo D05FS-11/4A

• R-tilslutning: 1 1/4".
• Nomineldiameter: DN32.
• Samlet længde L: 207 mm.
• Huslængde I: 115 mm.
• Højde H: 178 mm.
• Mål h: 147 mm.
• Vægt: ca. 2,20 kg.

Tekniske data for Resideo D05FS-11/4A trykreduktionsventilen

• Producent: Resideo.
• Familie: Braukmann D05FS.
• Reference: D05FS-11/4A.
• Medie: drikkevand.
• Funktionsprincip: fjederbelastet trykreduktionsventil med balanceret sæde.
• Tilslutning: R 1 1/4".
• DN: 32.
• Gevindmuffer: udvendigt gevind ved indgang og udgang.
• Kvs: 7,3 m³/h.
• Maks. indgangstryk: 25 bar.
• Udgangstrykområde: 1,5-6 bar.
• Fabriksindstilling: 3 bar.
• Min. trykfald: 1 bar.
• Maks. temperatur iht. EN 1567: 30 °C.
• Maks. temperatur ved 10 bar: 70 °C.
• Min. omgivelsestemperatur: 5 °C.
• Maks. omgivelsestemperatur: 55 °C.
• Hus: afzinkningsbestandig messing.
• Gevindmuffer: messing.
• Fjederhus og betjening: højkvalitets syntetisk materiale.
• Reguleringsfjeder: stål.
• Membran: EPDM.
• Pakninger: EPDM.
• Justeringsskala: integreret.
• Manometertilslutning: integreret.
• Manometer inkluderet: nej.
• Installation: horisontal eller vertikal i henhold til producentens anvisninger.
• Certificeringer: DVGW og ACS.

Beskyttelse til drikkevandsinstallationer

Resideo D05FS-11/4A trykreduktionsventilen gør det muligt at reducere og stabilisere trykket i drikkevandsnet med en kompakt og justerbar mekanisk løsning. Dens 1 1/4" tilslutning, DN32-diameter, Kvs-kapacitet på 7,3 m³/h og justeringsområde fra 1,5 til 6 bar gør den velegnet til private, kommercielle og industrielle installationer, der skal beskyttes mod høje eller varierende tryk.

Det balancerede sæde, den udskiftelige interne patron, den synlige justeringsskala og forberedelsen til manometer gør både idriftsættelse og efterfølgende kontrol og vedligeholdelse af installationen lettere.
