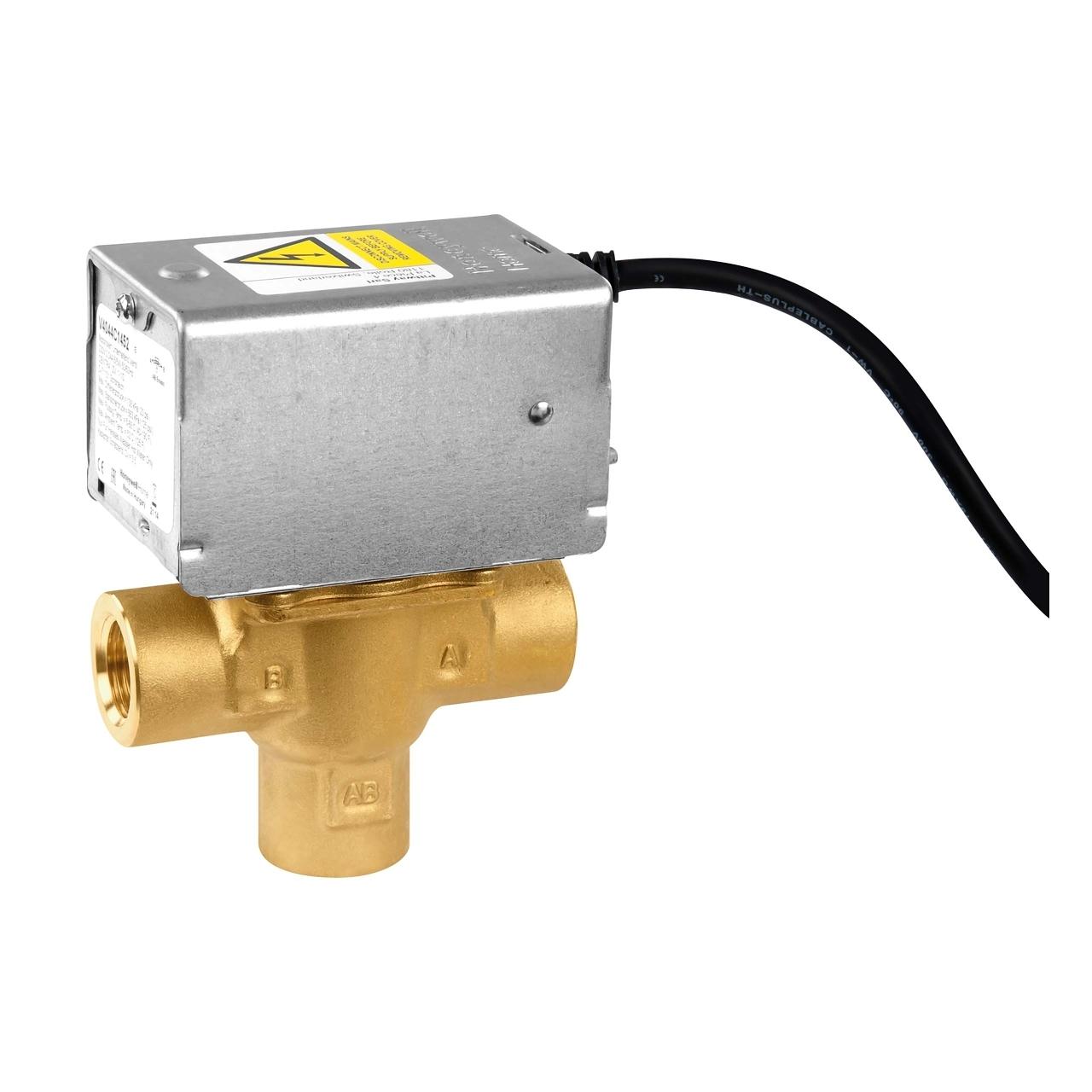

Motoriseret 3-vejs zoneventil 3/4"

Den motoriserede zoneventil Resideo V4044F1000/U er en 3-vejs omskifterventil med 3/4" BSPP indvendige gevindtilslutninger, udviklet til automatisk at styre og omdirigere flowet af varmt eller koldt vand i varme- og køleanlæg. Den har en elektrisk aktuator på 230 V, fjederretur og SPDT-hjælpekontakt, hvilket gør den særligt velegnet til boliginstallationer og mindre kommercielle anlæg, der skal styre vandgennemstrømningen mellem to kredsløb.

Denne version af V4044F-serien har en Kvs-værdi på 6,0, et maksimalt driftstryk på 8,6 bar og et maksimalt differenstryk ved lukning på 0,69 bar. Den kompakte konstruktion, messinghuset og muligheden for at udskifte det motoriserede hoved uden at afmontere ventilhuset gør både installation og efterfølgende vedligeholdelse lettere.

Hovedegenskaber for Resideo V4044F1000/U

• Mærke: Resideo.
• Serie: V4044F.
• Reference: V4044F1000/U.
• Type: motoriseret omskifter-zoneventil.
• Antal veje: 3.
• Funktion: on/off, 2 positioner.
• Tilslutning: 3/4" BSPP indvendigt gevind.
• Nominel diameter: DN20.
• Kvs: 6,0.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Retur: fjederretur.
• Hjælpekontakt: SPDT.
• Maks. driftstryk: 8,6 bar.
• Maks. differenstryk ved lukning: 0,69 bar.
• Medietemperatur: 5 til 88 °C.
• Nominal omstillingstid: ca. 30 sekunder.
• Elforbrug: 9,6 VA.
• Strøm: ca. 0,04 A.
• Kabellængde: 1 m.
• Manuel betjening: ja.
• Husmateriale: messing.

3-vejs omskifterventil til VVS-installationer

Resideo V4044F1000/U er designet til at udføre omskiftning af flow mellem vejene AB-A og AB-B. I modsætning til en blandeventil er dens primære funktion at lede vand fra en fælles indgang til en af to mulige udgange afhængigt af anlæggets behov.

Denne konfiguration gør den velegnet til varme- eller køleanlæg, hvor flowet automatisk skal skiftes mellem to kredsløb. Den kan for eksempel anvendes til at styre forskellige zoner, hydrauliske kredsløb eller terminalenheder i systemer, der er kompatible med en 3-vejs opbygning.

230 V elektrisk aktuator med fjederretur

Den indbyggede aktuator drives af en 230 V AC, 50 Hz forsyning. Når den modtager spænding, bevæger den motoriserede mekanisme ventilen til den ønskede position, og et fjederretursystem bringer den tilbage til hvilepositionen, når det elektriske signal ophører.

Denne funktionsmåde gør det muligt at integrere ventilen med termostater, aquastater og andre kompatible on/off-reguleringssystemer. Resideo angiver et omtrentligt forbrug på 9,6 VA og en strøm på omkring 0,04 A for denne model.

Integreret SPDT-hjælpekontakt

Den væsentligste forskel mellem V4044F-serien og visse V4044C-versioner er tilføjelsen af en SPDT-hjælpekontakt. Denne kontakt gør det muligt at bruge ventilens position som signal til styring af andre komponenter i installationen.

Den kan for eksempel anvendes til at koordinere drift af en pumpe, en kedel eller andet udstyr, når ventilen har udført den ønskede omstilling. Resideo angiver en kontaktkapacitet på 2,2 A ved 220-240 V AC og 50 Hz.

3/4" indvendige gevindtilslutninger

V4044F1000/U anvender 3/4" BSPP indvendige tilslutninger, svarende til en nomineldiameter på DN20. Dette format gør monteringen enkel via almindelige gevindforbindelser i varme- og klimainstallationer.

Modellen har en Kvs-værdi på 6,0, som angiver dens hydrauliske kapacitet og bør indgå i dimensioneringen sammen med det nødvendige flow og det tilgængelige differenstryk.

Driftstryk og hydraulisk kapacitet

Ventilen tåler et maksimalt statisk tryk på 8,6 bar. For denne 3/4"-variant angiver Resideo et maksimalt differenstryk ved lukning på 0,69 bar.

Disse værdier skal overholdes under projektering og idriftsættelse for at sikre, at aktuatoren kan skifte korrekt mellem de to veje og opretholde en stabil drift gennem hele levetiden.

Til varmt og koldt vand

V4044F1000/U er beregnet til hydronisk styring af varmt eller koldt vand i varme- og kølesystemer. Mediets temperaturinterval ligger mellem 5 og 88 °C.

Resideo angiver også anvendelse med vand eller vand/glykol-blandinger, der er kompatible med kravene til denne type kredsløb. Vandkvalitet og væskekoncentration skal holdes inden for fabrikantens specificerede grænser.

Omstilling på cirka 30 sekunder

Ventilen anvender et topositions-aktiveringssystem og omstiller flowet på en nominel tid på cirka 30 sekunder. Denne gradvise funktion giver en kontrolleret overgang mellem de to hydrauliske veje.

Mekanismen er konstrueret til cyklisk drift og reagerer på reguleringssystemets signaler, når varme- eller kølebehovet ændrer sig.

Integreret manuel betjening

Ventilen er udstyret med en manuel betjeningsarm, som gør det muligt at betjene mekanismen uden elektrisk forsyning. Denne funktion er særligt nyttig ved fyldning, tømning, idriftsættelse eller kontrol af installationen.

Når strømmen genoprettes, vender mekanismen tilbage til den automatiske drift, som aktuatoren og styringen er beregnet til.

Messinghus og robuste materialer

Det hydrauliske hus på Resideo V4044F1000/U er fremstillet af messing. Sædet er også i messing, mens spindlen er i rustfrit stål. Lukkeelementet er fremstillet af NBR, og pakningerne er i EPDM.

Aktuatorens dæksel og base er fremstillet af galvaniseret stål, hvilket giver mekanisk beskyttelse til den elektriske enhed og drivmekanismen.

Forenklet vedligeholdelse af aktuatoren

Konstruktionen i V4044-serien gør det muligt at fjerne eller udskifte det komplette motorhoved uden at afmontere ventilhusets hydrauliske tilslutninger eller tømme systemet. Selve motoren kan også udskiftes uden at fjerne ventilhuset.

Denne egenskab forenkler vedligeholdelsen, når indgrebet kun vedrører aktuatoren, og reducerer arbejdet på installationens rørføring.

Kompakt installation

Resideo har designet V4044-serien med en kompakt konstruktion, der er udviklet til nem integration i boliginstallationer og mindre kommercielle systemer. Modellen leveres med et 1 meter tilslutningskabel, som gør det muligt at tilslutte den til reguleringskredsløbet.

Ved montering skal vejenes placering, den af fabrikanten angivne strømningsretning og de tilladte monteringspositioner overholdes. Aktuatoren skal desuden beskyttes mod miljøforhold, der ikke er forenelige med specifikationerne.

Anvendelser for Resideo V4044F1000/U

• Boligvarmeanlæg.
• Mindre kommercielle installationer.
• Hydroniske kølesystemer.
• Styring af varmt og koldt vand.
• Zonestyrede varmeanlæg.
• Automatisk omdirigering af flow mellem to kredsløb.
• Systemer med radiatorer eller hydrauliske varmeafgivere.
• Kompatible fan coil-applikationer.
• Installationer, der kræver en hjælpekontakt til koordinering af andet udstyr.

Tekniske data for Resideo V4044F1000/U

• Producent: Resideo.
• Serie: V4044F.
• Reference: V4044F1000/U.
• Anvendelse: hydronisk styring.
• Type: motoriseret omskifter-zoneventil.
• Antal veje: 3.
• Styring: 2 positioner, on/off.
• Flowkonfiguration: AB-A / AB-B.
• Tilslutning: indvendig BSPP.
• Dimension: 3/4".
• Nominel diameter: DN20.
• Kvs: 6,0.
• Cv: 7,0.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Elforbrug: 9,6 VA.
• Strøm: 0,04 A.
• Retur: fjederretur.
• Hjælpekontakt: SPDT.
• Hjælpekontaktens kapacitet: 2,2 A ved 220-240 V AC, 50 Hz.
• Maks. statisk tryk: 8,6 bar.
• Maks. differenstryk ved lukning: 0,69 bar.
• Medietemperatur: 5-88 °C.
• Maks. omgivelsestemperatur: 52 °C.
• Relativ luftfugtighed under drift: 5-95 %, ikke-kondenserende.
• Nominal omstillingstid: 30 sekunder.
• Kabellængde: 1 m.
• Husmateriale: messing.
• Sædemateriale: messing.
• Spindelmateriale: rustfrit stål.
• Lukkeelement: NBR.
• Pakninger: EPDM.
• Aktuatorens dæksel og base: galvaniseret stål.
• Manuel åbning: ja.

Automatisk flowstyring mellem to kredsløb

Den motoriserede Resideo V4044F1000/U 3-vejs 3/4" ventil kombinerer i én enhed en omskifterventil, en 230 V elektrisk aktuator, fjederretur og en SPDT-hjælpekontakt. Dens Kvs på 6,0 og de indvendige gevindtilslutninger gør den nem at integrere i varme- og kølesystemer, der automatisk skal skifte flow mellem to grene.

Muligheden for manuel betjening og for at udskifte det motoriserede hoved uden at afmontere ventilhuset gør idriftsættelse og vedligeholdelse lettere. For at sikre korrekt drift skal de tryk-, temperatur-, el- og monteringsforhold, som Resideo angiver, overholdes.
