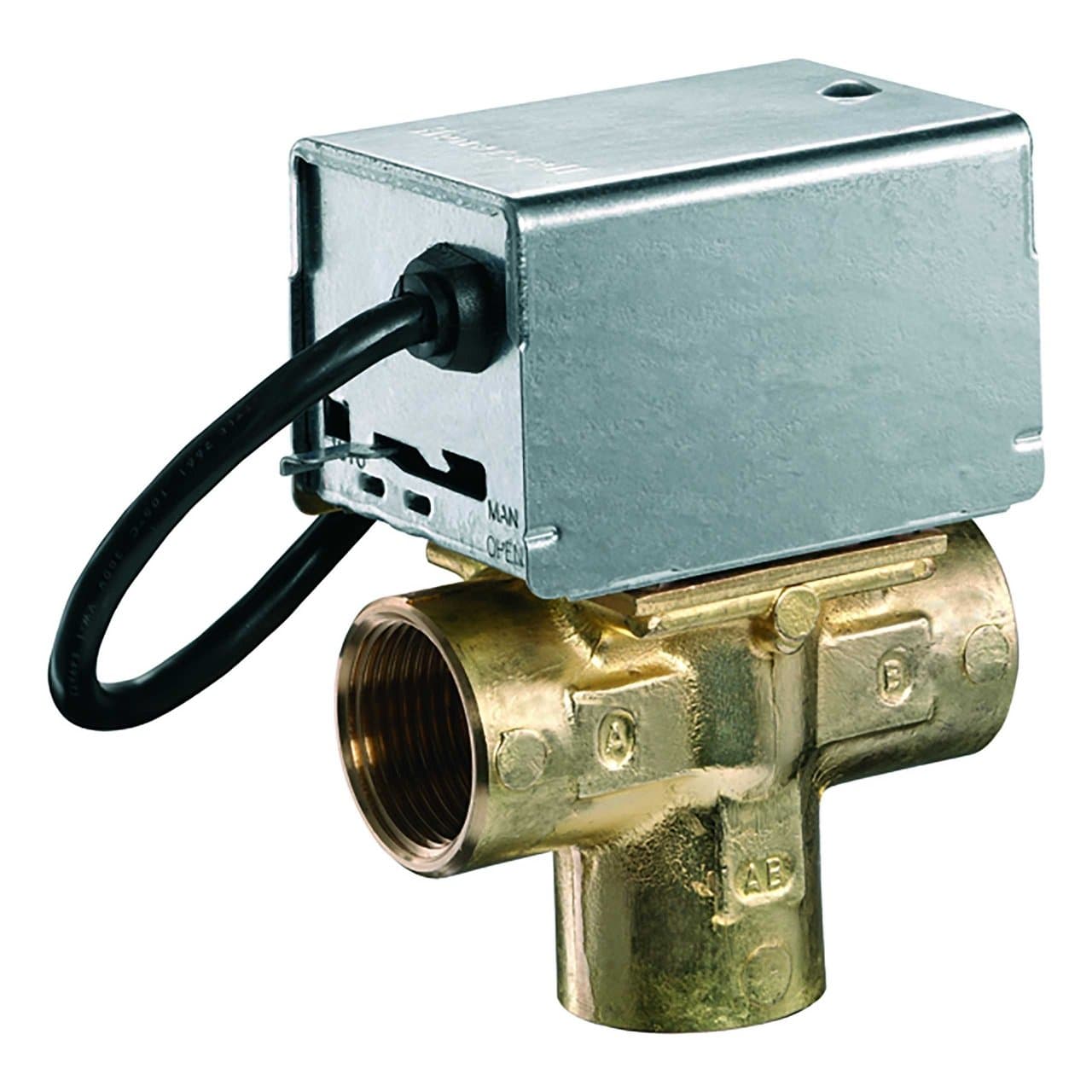

Motoriseret 3-vejs 3/4" zoneventil

Resideo V4044C1189/U motoriseret zoneventil er en 3-vejs omløbsventil med 3/4" indvendige gevindtilslutninger, designet til automatisk at styre vandfordelingen i varme- og køleanlæg. Den har en elektrisk aktuator på 230 V / 50 Hz med fjederretur og arbejder med on/off-styring, så flowet kan omdirigeres mellem to hydrauliske kredsløb.

Denne model har en Kvs på 6,0 og en maksimal differenstryk på 0,69 bar. Messinghuset, den direkte 230 V-forsyning og den automatiske funktion gør den til en særligt velegnet løsning til vandbårne varmeanlæg, produktion af brugsvand og andre hydroniske installationer, hvor der skal vælges mellem to flowveje.

Hovedegenskaber for Resideo V4044C1189/U

• Mærke: Resideo.
• Serie: V4044C.
• Reference: V4044C1189/U.
• Type: motoriseret omløbs-zoneventil.
• Antal veje: 3.
• Funktion: on/off.
• Tilslutninger: 3/4" indvendigt gevind.
• Nominel diameter: DN20.
• Kvs: 6,0.
• Maks. differenstryk: 0,69 bar.
• Maks. driftstryk for serien: 8,6 bar.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Styring: ON/OFF via SPST-signal.
• Retur: med fjeder.
• Medietemperatur: 5 til 88 °C.
• Hus: messing.
• Hjælpekontakt: ikke integreret i V4044C-versionen.

3-vejs omløbsventil

V4044C1189/U er designet til at udføre en omdirigering af flowet. Den fælles tilslutning gør det muligt at lede vandet til den ene eller den anden gren af systemet afhængigt af aktuatorens position, så man kan automatisere valget mellem to hydrauliske kredsløb.

Denne konfiguration er nyttig f.eks. i installationer, hvor den samme varmekilde skiftevis skal forsyne et varmekredsløb eller et kredsløb til produktion af brugsvand. Den kan også anvendes i andre kompatible hydroniske systemer, der kræver automatisk valg af en af to flowveje.

3/4" tilslutninger og Kvs 6,0

Referencen V4044C1189/U svarer specifikt til versionen med 3/4" indvendige gevindtilslutninger. Den hydrauliske kapacitet er angivet ved en Kvs-værdi på 6,0, som skal tages i betragtning sammen med det nødvendige flow og det tilgængelige tryktab ved dimensionering af installationen.

Resideo angiver for denne variant et maksimalt differenstryk på 0,69 bar. Det er vigtigt at overholde denne grænse for at sikre, at mekanismen kan skifte korrekt mellem sine positioner.

Elektrisk aktuator til 230 V

Ventilen er udstyret med en aktuator, der er beregnet til drift med en forsyning på 230 V AC ved 50 Hz. Dens on/off-styring gør det muligt at betjene den via termostater, aquastater eller andre enheder, der er kompatible med et ON/OFF-signal.

Aktuatoren flytter elektrisk ventilen til en af arbejdspositionerne og har mekanisk fjederretur, når forsyningen afbrydes. Denne opbygning giver en defineret hvileposition uden behov for at holde motoren spændingssat for at udføre returen.

ON/OFF-styring med fjederretur

V4044-serien anvender en topositionsmekanisme. Når der opstår behov, flytter aktuatoren det indvendige element for at ændre vandets flowvej. Når strømmen afbrydes, fører fjederen ventilen tilbage til hvilepositionen.

Denne funktion er velegnet til anvendelser, hvor der ikke er behov for proportional regulering af flowet, men for en fuldstændig omskiftning mellem to kredsløb.

Uden integreret hjælpekontakt

V4044C-versionen har ikke en indbygget endestop-mikroafbryder. Resideo adskiller denne serie fra V4044F-ventilerne, som har hjælpekontakt til signalering eller elektrisk koordinering med pumper, kedler eller andet udstyr.

Derfor er V4044C1189/U velegnet til installationer, hvor det kun er nødvendigt at styre vandets omløb hydraulisk via aktuatoren, uden behov for et ekstra elektrisk signal knyttet til ventilens slutposition.

Messinghus til hydroniske installationer

Ventilhuset er fremstillet af messing, et materiale der er meget anvendt i hydrauliske komponenter til varme- og klimaanlæg. Den kompakte konstruktion gør det muligt at integrere omløbsdelen og den elektriske aktuator i én samlet enhed.

Resideo angiver et medietemperaturområde på 5 til 88 °C, hvilket er egnet til mange vandbårne varme- og køleanvendelser inden for producentens grænser.

Maksimalt driftstryk på 8,6 bar

V4044-serien er designet til at arbejde med et maksimalt driftstryk på 8,6 bar. For den konkrete V4044C1189/U er den angivne differenstrykgrænse fra Resideo 0,69 bar.

Begge parametre bør kontrolleres ved hydraulisk dimensionering, da et højere differenstryk end det tilladte kan påvirke ventilens korrekte omskiftning og lukning.

Manuel åbning

V4044-seriens konstruktion omfatter en manuel betjeningsmekanisme, som gør det muligt at påvirke ventilen, når der ikke er strømforsyning. Denne funktion er praktisk under idriftsættelse, påfyldning, tømning eller kontrol af installationen.

Når den elektriske drift genoptages, arbejder mekanismen automatisk igen i henhold til de signaler, som styresystemet sender.

Forenklet vedligeholdelse

V4044-serien er udviklet til at lette vedligeholdelsesarbejde. Resideo angiver, at den motoriserede top kan afmonteres eller udskiftes uden at demontere de hydrauliske tilslutninger på huset eller tømme kredsløbet, når indgrebet kun vedrører aktuatoren.

Motoren kan også udskiftes, mens ventilhuset forbliver installeret, hvilket reducerer tiden til visse reparationer og undgår unødvendigt arbejde på rørsystemet.

Typiske anvendelser

Den motoriserede Resideo V4044C1189/U-ventil kan anvendes i forskellige automatiske hydroniske styresystemer, herunder:

• Boliginstallationer til opvarmning.
• Centralvarmesystemer.
• Installationer med produktion af brugsvand.
• Skift mellem opvarmning og akkumulering af brugsvand.
• Hydrauliske kredsløb opdelt i to grene.
• Mindre erhvervsinstallationer.
• Vandbårne klimaanlæg.
• Anvendelser, der kræver en 3-vejs omløbsventil.

Forskel mellem V4044C- og V4044F-serierne

Inden for Resideos sortiment af 3-vejs zoneventiler findes forskellige konfigurationer. V4044C1189/U tilbyder on/off-styring ved 230 V og fjederretur, men har ikke hjælpekontakt.

Varianten V4044F1000/U deler 3/4"-tilslutningen, Kvs 6,0 og det maksimale differenstryk på 0,69 bar, men har desuden en SPDT-hjælpekontakt. Denne forskel skal tages i betragtning, når installationens eldiagram kræver bekræftelse af ventilens position eller styring af andet udstyr via en endestopkontakt.

Tekniske data for Resideo V4044C1189/U

• Producent: Resideo.
• Familie: V4044C.
• Reference: V4044C1189/U.
• Anvendelse: hydronisk styring.
• Ventiltype: motoriseret omløbsventil.
• Antal veje: 3.
• Styringstype: on/off.
• Styresignal: ON/OFF SPST.
• Tilslutning: indvendigt gevind.
• Dimension: 3/4".
• Nominel diameter: DN20.
• Kvs: 6,0.
• Maks. differenstryk: 0,69 bar.
• Maks. driftstryk: 8,6 bar.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Retur: med fjeder.
• Medietemperatur: 5-88 °C.
• Hus: messing.
• Tilslutninger: indvendige gevind.
• Hjælpekontakt: nej.
• Manuel betjening: ja.
• Udskiftelig motoriseret top: ja.

Automatisk styring af flow mellem to kredsløb

Resideo V4044C1189/U med 3 veje og 3/4" gør det muligt at automatisere vandfordelingen mellem to grene med et enkelt og pålideligt on/off-system. Dens Kvs 6,0, messinghus, 230 V-forsyning og fjederretur gør den let at integrere i varme- og klimaanlæg, der kræver en motoriseret omløbsventil.

For at sikre korrekt drift skal især maks. differenstryk på 0,69 bar, temperaturområdet 5 til 88 °C samt Resideos anvisninger for tilslutning, orientering og vedligeholdelse overholdes.
