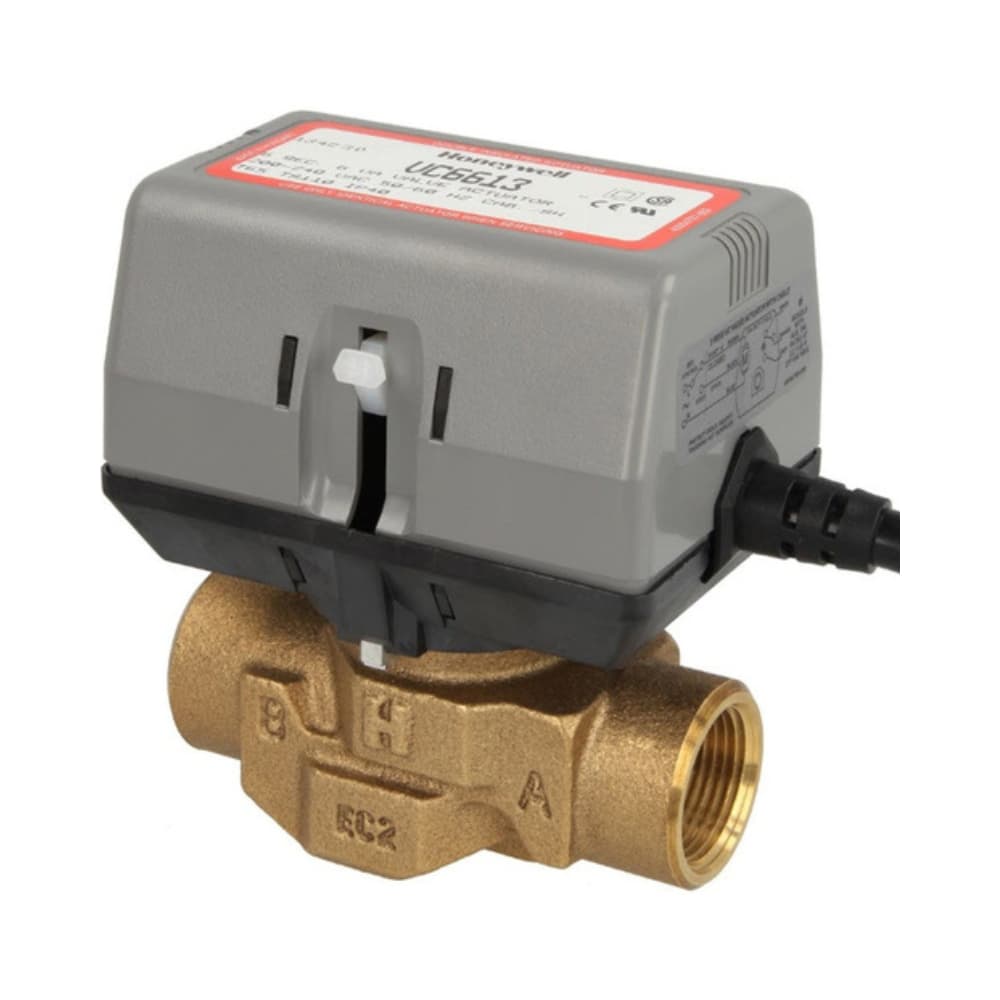

Motoriseret 2-vejs zoneventil 3/4"

Den motoriserede zoneventil Resideo VC6613AJ1000/U er en hydronisk ventil med 2 veje og 3/4" BSPP hun-gevindtilslutning, designet til automatisk at styre gennemstrømningen af varmt eller koldt vand i varme- og køleanlæg. Den har en elektrisk aktuator til 230 V, ON/OFF-styring via SPDT-signal med 3 ledere og en SPDT-hjælpekontakt, hvilket giver en kompakt løsning til zonebaseret regulering.

VC-serien er velegnet til private boliger og mindre erhvervsinstallationer og kan bruges til styring af kredsløb til radiatorer, fan coils, konvektorer og andre hydrauliske varmeafgivere. Den afbalancerede konstruktion gør det muligt at arbejde med et statisk tryk på op til 20 bar og et maksimalt differenstryk på 4 bar.

Vigtigste egenskaber ved Resideo VC6613AJ1000/U

• Mærke: Resideo.
• Serie: VC.
• Reference: VC6613AJ1000/U.
• Type: motoriseret zoneventil.
• Antal veje: 2.
• Tilslutning: 3/4" BSPP hun-gevind.
• Aktuatorens forsyning: 200-240 V AC.
• Frekvens: 50/60 Hz.
• Styring: ON/OFF SPDT med 3 ledere.
• Hjælpekontakt: SPDT.
• Maks. statisk tryk: 20 bar.
• Maks. differenstryk: 4 bar.
• Væsketemperatur: fra 1 til 95 °C.
• Maks. omgivelsestemperatur: 65 °C.
• Nominal åbningstid: 7 sekunder ved 50 Hz.
• Elforbrug: 4 VA under bevægelse.
• Kabellængde: 1 m.
• Ventilhus: messing.
• Spindel: rustfrit stål.
• Tætninger: EPDM.

Automatisk styring af varme- og kølekredsløb

Resideo VC6613AJ1000/U er udviklet til automatisk at åbne eller lukke vandgennemstrømningen afhængigt af de kommandoer, der modtages fra reguleringssystemet. Den kan integreres med termostater, aquastater, flowkontakter og andre styreenheder, der er kompatible med dens elektriske konfiguration.

I en zoneopdelt installation gør den det muligt at styre flowet uafhængigt til en bestemt del af systemet, hvilket hjælper med at tilpasse varme- eller køledriften til behovet i hvert rum eller kredsløb.

230 V aktuator med SPDT-styring med 3 ledere

Denne variant af VC-serien anvender en aktuator til netforsyning på 200-240 V AC ved 50/60 Hz. Serien markedsføres i Spanien som en 230 V-version og bruger et system med ON/OFF SPDT-styring via 3 ledere.

Når styringen kræver åbning, flytter aktuatoren den interne mekanisme til den tilsvarende position. Når den modsatte kommando modtages, aktiverer motoren ventilen tilbage til lukket position. Den anvender derfor ikke en konventionel fjederretur, men en motoriseret tovejsaktivering.

Hurtig åbning og lukning på 7 sekunder

Den nominelle bevægelsestid angivet af Resideo er cirka 7 sekunder ved 50 Hz. Ved 60 Hz angiver producenten en drift, der er cirka 20 % hurtigere.

Aktuatoren har en intern logik, der gør, at den kun bruger energi, mens ventilen flyttes til den ønskede position. Forbruget under bevægelse er cirka 4 VA.

Integreret SPDT-hjælpekontakt

VC6613AJ1000/U er udstyret med en SPDT-hjælpekontakt, som kan bruges til at koordinere ventilens position med andre komponenter i installationen. Det gør det for eksempel muligt at styre en cirkulationspumpe, sende et signal til et styresystem eller give tilladelse til andet udstyr, når ventilen har nået den krævede position.

Den tekniske dokumentation for VC-serien angiver for hjælpekontakten en kapacitet på 1 A ved 250 V AC, 50/60 Hz, med en minimumsbelastning på 0,05 A ved 24 V DC.

Maksimalt tryk på 20 bar

Ventilen tåler et maksimalt statisk driftstryk på 20 bar og et maksimalt differenstryk på op til 4 bar. Den afbalancerede patronkonstruktion gør, at tætningen af gennemgangene stort set er uafhængig af det differenstryk, der findes over ventilen.

I 2-vejs-versionen kan vandet strømme i begge retninger, hvilket giver fleksibilitet ved design og montering af det hydrauliske kredsløb.

Til varmt vand, koldt vand og blandinger med glykol

VC-serien er designet til at arbejde med vand og vand/glykol-blandinger på op til 50 %, forudsat at væskekvaliteten er egnet til hydroniske installationer i henhold til Resideos specifikationer.

Det normale medietemperaturområde ligger mellem 1 og 95 °C. Den tekniske dokumentation omfatter også kortvarige temperaturspidser på op til 120 °C under de af producenten fastsatte betingelser.

Ventilhus i messing og intern patron

Det hydrauliske ventilhus er fremstillet af messing. Spindelenheden indeholder rustfrit stål, og patronen anvender tekniske materialer som Ryton, Fortron eller Noryl, afhængigt af produktionsversionen. Tætninger og øvrige tætningsdele er fremstillet af EPDM.

Alle de vigtigste bevægelige og tætnende komponenter er samlet i patronen, hvilket forenkler ventilens konstruktion og fremtidige vedligeholdelsesopgaver.

Støjsvag drift og reduktion af vandhammer

Resideo designer VC-hydroniske ventiler til at udnytte en sinusformet bevægelse i aktuatoren. Denne egenskab bidrager til støjsvag aktivering og hjælper med at reducere effekter forbundet med vandhammer, når installationen er korrekt dimensioneret.

Som i ethvert hydraulisk system kan for høj flowhastighed eller utilstrækkeligt tryk ved høj temperatur skabe støj i rørene, så installationsdimensioneringen skal overholdes.

Manuel åbning til påfyldning og vedligeholdelse

Ventilen er udstyret med en manuel åbningsarm, som gør det muligt at holde gennemstrømningen åben uafhængigt af den elektriske drift. Denne funktion kan bruges under påfyldning, udluftning eller tømning af kredsløbet og gør det også muligt at åbne ventilen manuelt ved strømafbrydelse.

Når den elektriske drift genoptages, kan aktuatoren igen reagere automatisk på styresystemets kommandoer.

Udskifteligt aktuatorhoved uden at tømme anlægget

En af fordelene ved Resideo VC-serien er, at aktuatorhovedet kan afmonteres og udskiftes uden at tømme det hydrauliske kredsløb, så længe ventilhuset og patronen forbliver installeret i rørsystemet.

Denne konstruktion letter vedligeholdelsen, da motoren eller gearmekanismen kan serviceres uden nødvendigvis at afmontere ventilhuset fra installationen.

Adfærd ved strømsvigt

I versioner med SPDT-aktuator med 3 ledere vil en afbrydelse af strømforsyningen medføre, at ventilen bliver i den position, den havde på afbrydelsestidspunktet. Når strømmen vender tilbage, reagerer aktuatoren igen på styringens behov.

Denne adfærd skal tages i betragtning ved systemdesign, især når applikationen kræver en bestemt sikkerhedsposition ved elektrisk fejl.

Anvendelser for Resideo VC6613AJ1000/U

• Zoneopdelte varmeanlæg.
• Hydroniske kølekredsløb.
• Radiatorsystemer.
• Fan coils.
• Konvektorer og hydrauliske varmeafgivere.
• Mindre erhvervsinstallationer.
• Uafhængig styring af hydrauliske grene.
• Systemer styret via termostat eller anden kompatibel SPDT-enhed.

Tekniske data for Resideo VC6613AJ1000/U

• Producent: Resideo.
• Familie: VC.
• Reference: VC6613AJ1000/U.
• Konfiguration: 2 veje.
• Tilslutningstype: BSPP hun.
• Dimension: 3/4".
• Forsyningsspænding: 200-240 V AC.
• Frekvens: 50/60 Hz.
• Styringstype: ON/OFF SPDT, 3 ledere.
• Hjælpekontakt: SPDT.
• Aktuatorens forbrug: 4 VA under bevægelse.
• Nominal åbningstid: 7 sekunder ved 50 Hz.
• Maks. driftstryk: 20 bar.
• Maks. differenstryk: 4 bar.
• Normal væsketemperatur: 1-95 °C.
• Kortvarig temperaturspids: op til 120 °C.
• Maks. omgivelsestemperatur: 65 °C.
• Medie: vand eller vand/glykol-blanding.
• Maks. glykolkoncentration: 50 %.
• Ventilhus: messing.
• Spindel: rustfrit stål.
• Tætninger: EPDM.
• Kabel: 1 m.
• Omtrentlig længde på 3/4" ventilhus: 94 mm.
• Omtrentlig aktuatorbredde: 68 mm.
• Omtrentlig højde for 2-vejs enhed: 113 mm.
• Manuel betjening: ja.
• Aktuator kan afmonteres uden at tømme kredsløbet: ja.

Kompakt motorventil til zonebaseret regulering

Resideo VC6613AJ1000/U tilbyder en flowstyringsløsning til installationer, der kræver en 2-vejs motorventil, 3/4" hun-tilslutning og 230 V forsyning. Den hurtige aktivering, høje tilladte tryk og muligheden for at udskifte hovedet uden at tømme kredsløbet gør både installation og efterfølgende vedligeholdelse lettere.

For at sikre korrekt drift skal tryk- og temperaturgrænserne, det elektriske tilslutningsskema og Resideos monteringsanvisninger overholdes, og kompatibiliteten mellem den anvendte styring og dens ON/OFF SPDT-system med 3 ledere skal kontrolleres.
