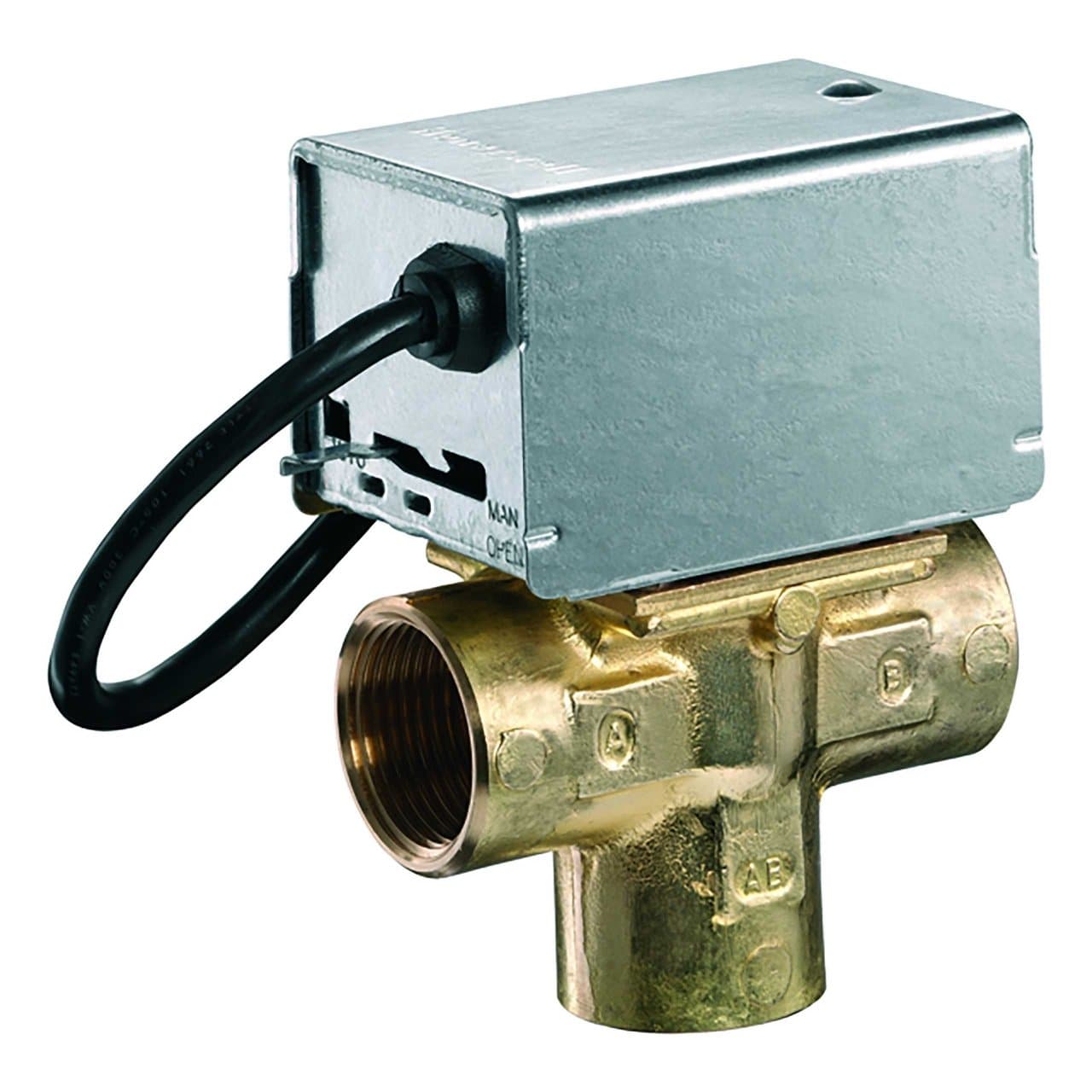

3-vejs motoriseret zoneventil 1"

Resideo V4044C1312/U motoriserede zoneventil er en 3-vejs omløbsventil med 1" indvendige gevindtilslutninger, designet til automatisk at styre vandflowet mellem to kredsløb i varme- og brugsvandsinstallationer. Den fungerer med en elektrisk aktuator på 230 V / 50 Hz med fjederretur og har en Kvs på 8,1, hvilket giver en kompakt løsning til boliginstallationer og mindre kommercielle anvendelser.

Denne version af V4044C-serien arbejder med on/off-styring og har en messingkrop, der er egnet til medietemperaturer mellem 5 og 88 °C. For 1"-referencen angiver Resideo en maksimal differenstryk på 0,55 bar, mens seriens maksimale driftstryk er 8,6 bar.

Hovedegenskaber for Resideo V4044C1312/U

• Mærke: Resideo.
• Serie: V4044C.
• Reference: V4044C1312/U.
• Type: motoriseret omløbsventil.
• Antal veje: 3.
• Funktion: on/off.
• Tilslutninger: 1" indvendigt gevind.
• Nominel diameter: DN25.
• Kvs: 8,1.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Styresignal: SPST.
• Retur: med fjeder.
• Maks. driftstryk: 8,6 bar.
• Maks. differenstryk: 0,55 bar.
• Medietemperatur: fra 5 til 88 °C.
• Omgivelsestemperatur: fra 5 til 50 °C.
• Ventilhus: messing.
• Aktuatordæksel og base: galvaniseret stål.
• Kabellængde: 1.000 mm.

Motoriseret 3-vejs omløbsventil

V4044C1312/U er udviklet til at lede flowet til et af to kredsløb. I modsætning til en blandeventil er funktionen orienteret mod at vælge én hydraulisk vej ad gangen, så vandfordelingen kan styres automatisk efter installationens behov.

Resideo angiver, at V4044C-serien kan anvendes til at styre flowet mellem kredsløb for varme og brugsvand i fuldt pumpede centralanlæg. Ventilen tillader kun passage til én zone ad gangen, hvilket gør det lettere at prioritere eller automatisk vælge mellem forskellige kredsløb.

1" indvendige gevindtilslutninger

Referencen V4044C1312/U svarer specifikt til varianten med 1" tilslutninger. De indvendige gevind gør det nemt at integrere ventilen i konventionelle VVS-installationer med kompatible fittings.

For denne størrelse angiver Resideo en Kvs på 8,1, en parameter der beskriver ventilens hydrauliske gennemstrømningskapacitet og som bør vurderes sammen med projekteret flow og det tilgængelige tryktab i installationen.

Maksimalt differenstryk på 0,55 bar

1"-varianten tåler et maksimalt differenstryk på 0,55 bar. Denne værdi angiver den maksimale trykforskel over ventilen under de driftsforhold, som producenten har specificeret.

Det angivne maksimale driftstryk for V4044-serien er 8,6 bar. Begge værdier bør kontrolleres ved hydraulisk dimensionering for at sikre, at ventilen kan udføre åbning og retur korrekt.

Elektrisk aktuator på 230 V

Aktuatoren drives af en forsyning på 230 V AC ved 50 Hz, en almindelig konfiguration i boligers varmeanlæg. Aktiveringen er af typen on/off via et SPST-signal.

Når aktuatoren får spænding, flytter motoren ventilen til den relevante position. Når spændingen forsvinder, bringer returfjederen mekanismen tilbage til hvilepositionen.

Fjederretur

Det mekaniske retursystem gør, at ventilen automatisk indtager en defineret position, når den ikke længere forsynes med strøm. Ifølge Resideos dokumentation for V4044C-serien bevæger ventilen sig elektrisk mod port A og returnerer mod port B ved hjælp af fjederen.

Producenten angiver en omtrentlig tid på 18 sekunder for den motoriserede bevægelse mod port A og cirka 8 sekunder for fjederreturen mod port B.

On/off-styring

Resideo V4044C1312/U arbejder med et enkelt ON/OFF- eller on/off-system. Det gør det muligt at styre den fra termostater, aquastater eller andre kompatible reguleringselementer, der leverer det nødvendige signal til aktuatoren.

Denne type funktion er særligt velegnet, når der blot skal vælges mellem to hydrauliske veje uden proportional regulering af flowet.

Uden integreret hjælpekontakt

V4044C-serien omfatter versioner uden integreret hjælpekontakt. Resideo adskiller disse ventiler fra V4044F-serien, som har hjælpekontakt til signalering eller styring af andet udstyr.

Derfor er V4044C1312/U særligt velegnet til installationer, hvor der kun er behov for hydraulisk omskiftning mellem to kredsløb, uden ekstra elektrisk slutpositionssignal.

Til vand og vand/glykol-blandinger

Ventilen er egnet til brug med vand og vand/glykol-blandinger, der er kompatible med Resideos krav og med betingelserne i VDI 2035.

Det tilladte temperaturområde for mediet er 5 til 88 °C, hvilket gør den anvendelig både i varmekredse og i andre hydroniske systemer inden for dette interval.

Ventilhus i messing

Det hydrauliske ventilhus er fremstillet i messing, hvilket giver mekanisk styrke til normal drift i varmeanlæg. Aktuatordæksel og base er udført i galvaniseret stål, som beskytter den elektriske og mekaniske del.

Konstruktionen kombinerer ventilhus og motoriseret aktuator i én samlet enhed, hvilket gør den nem at indbygge i nye installationer eller ved udskiftning af en kompatibel ventil.

Anvendelser for V4044C1312/U

Denne omløbsventil kan anvendes i installationer, hvor det er nødvendigt automatisk at vælge mellem to hydrauliske kredsløb. Typiske anvendelser omfatter:

• Boligvarmesystemer.
• Varme- og brugsvandsinstallationer.
• Omskiftning mellem varmekreds og varmtvandsbeholder.
• Hydrauliske installationer opdelt i to kredsløb.
• Fuldt pumpede centralanlæg.
• Mindre kommercielle klimaanlæg.
• Anvendelser med vand eller kompatible vand/glykol-blandinger.

Funktion mellem port A og B

V4044 er en omløbsventil, der bruger en fælles tilslutning til at lede flowet til en af de to andre porte. Når aktuatoren skifter position, omskiftes vandpassagen mellem begge veje, så de to zoner ikke forsynes samtidig i de anvendelser, ventilen er designet til.

Dette princip er særligt nyttigt i systemer med prioritet for brugsvand eller hvor en enkelt varmekilde skiftevis skal forsyne forskellige dele af installationen.

Installation og vedligeholdelse

Ventilen skal installeres i overensstemmelse med den portidentifikation og placering, som Resideo angiver. Der skal også tages hensyn til flowretning, tilladt aktuatorposition og den nødvendige plads til fremtidig vedligeholdelse.

Producenten tilbyder motorer, aktuatorhoveder og specifikke vedligeholdelsessæt til V4044-familien, hvilket gør det muligt at udskifte visse komponenter uden altid at skulle udskifte hele enheden.

For at sikre korrekt drift skal grænserne for temperatur, statisk tryk og differenstryk samt producentens elektriske tilslutningsanvisninger overholdes.

Tekniske data for Resideo V4044C1312/U

• Producent: Resideo.
• Familie: V4044C.
• Reference: V4044C1312/U.
• Produkt: motoriseret zoneventil.
• Konfiguration: 3-vejs.
• Hydraulisk funktion: omløbsventil.
• Styring: on/off.
• Indgangssignal: SPST.
• Tilslutninger: indvendigt gevind.
• Størrelse: 1".
• DN: 25.
• Kvs: 8,1.
• Maks. differenstryk: 0,55 bar.
• Maks. driftstryk: 8,6 bar.
• Forsyningsspænding: 230 V AC.
• Frekvens: 50 Hz.
• Retur: med fjeder.
• Omtrentlig aktiveringstid mod port A: 18 sekunder.
• Omtrentlig returtid mod port B: 8 sekunder.
• Medietemperatur: 5-88 °C.
• Omgivelsestemperatur: 5-50 °C.
• Medie: vand eller vand/glykol-blanding i henhold til producentens betingelser.
• Ventilhusmateriale: messing.
• Aktuatordæksel: galvaniseret stål.
• Aktuatorbase: galvaniseret stål.
• Kabellængde: 1.000 mm.
• Hjælpekontakt: ikke integreret i V4044C-versionen.

3-vejs ventil til varme og brugsvand

Resideo V4044C1312/U kombinerer en 1" gevindtilslutning, Kvs 8,1, elektrisk drift på 230 V og fjederretur til automatisk at styre flowet mellem to kredsløb. Den omløbende konfiguration er særligt nyttig i systemer, hvor der skal skiftes mellem varme og produktion af brugsvand.

Messinghuset og on/off-funktionen giver en enkel løsning til automatisering af vandfordelingen. For at opnå de forventede ydelser er det nødvendigt at dimensionere kredsløbet korrekt og overholde det maksimale differenstryk på 0,55 bar samt de øvrige installationskrav, som Resideo angiver.
