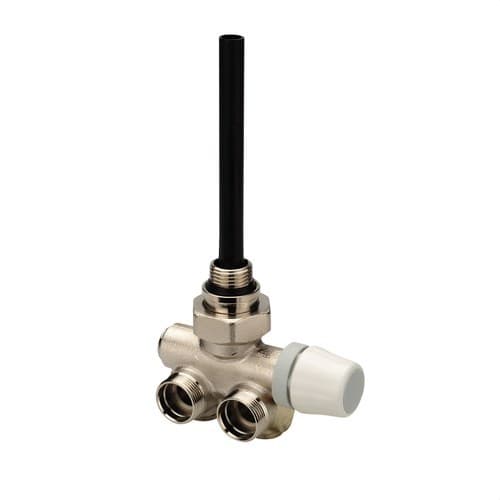

Termostatventil enkelrør håndklædetørrer væg venstre hoved udvendig gevind 1/2"

Orkli 52110-ventilen er en termostatisk regulerbar monotubeventil, der er specielt udviklet til håndklæderadiatorer med rørføring fra væggen. Denne version har hovedpositionen på venstre side og har en 1/2" han-tilslutning til radiatoren, M24 x 1,5-tilslutning til røret samt M28 x 1-gevind til montering af et kompatibelt termostathoved.

Ud over at styre radiatorens åbning og lukning gør denne ventil det muligt at hydraulisk afbalancere kredsløbet via reguleringsspindlen, hvilket begrænser den maksimale gennemstrømning ind i håndklædetørreren. Den leveres med indbygget indløbssonde og manuel håndtag, som nemt kan udskiftes med et kompatibelt Orkli-termostathoved for at automatisere rumtemperaturreguleringen.

Monotubeventil specifikt til håndklæderadiatorer

Reference 52110 tilhører Orklis serie af termostatisk regulerbare monotubeventiler til håndklæderadiatorer. Den er designet til installationer, hvor fremløb og returløb indgår i et monotubesystem og samles i ventilen placeret nederst på radiatoren.

Denne references konfiguration er forberedt til installationer med rørudgang fra væggen og hoved placeret til venstre. Orkli markedsfører en separat reference til højre hoved, så det er vigtigt at kontrollere den ønskede orientering, før bestilling foretages.

Hoved placeret til venstre

Placeringen af hovedet er en afgørende egenskab ved denne reference. På Orkli 52110 sidder det manuelle håndtag eller det fremtidige termostathoved på venstre side af enheden.

Denne konfiguration gør det lettere at tilpasse ventilen til rørplaceringen, håndklæderadiatoren og den tilgængelige plads i installationen, så man undgår at bruge en ventil med modsat orientering.

Forberedt til termostatisk regulering

Ventilen leveres med et manuelt betjeningshåndtag, som gør det muligt at åbne eller lukke for gennemstrømningen til radiatoren. Dette håndtag kan udskiftes med et termostathoved, der er kompatibelt med M28 x 1-tilslutning.

Ved at montere et termostathoved kan ventilen automatisk regulere vandgennemstrømningen efter den valgte rumtemperatur og dermed hjælpe med at opretholde komfortniveauet i rummet uden konstant manuel justering af radiatoren.

Vigtigt: termostathovedet medfølger ikke og skal købes separat.

Hydraulisk afbalancering via spindel

Den termostatisk regulerbare monotubeventil til håndklædetørrer giver mulighed for to reguleringsfunktioner. På den ene side styrer den åbning og lukning af radiatoren; på den anden side kan den hydrauliske kreds afbalanceres ved at justere spindlen med en unbrakonøgle.

Denne justering gør det muligt at begrænse den maksimale gennemstrømning til radiatoren og hjælper med at afbalancere installationen, når der er flere varmeafgivere tilsluttet samme monotubesystem.

Indbygget indløbssonde

Orkli leverer denne monotubeserie med en indbygget indløbssonde. Sonden leder indløbsvandet ind i radiatoren for at fremme en passende cirkulation gennem håndklæderadiatoren.

Producenten angiver, at sonden, der føres ind i radiatoren, bør nå cirka to tredjedele af radiatorens samlede længde for at sikre korrekt funktion.

Mulighed for fuldstændig afspærring af radiatoren

Når håndtaget og spindlen er i lukket position, kan ventilen fuldstændigt afspærre radiatoren. Dermed kan visse indgreb på håndklædetørreren udføres uden at skulle tømme hele varmeanlægget.

Denne egenskab gør vedligeholdelse eller udskiftning af varmeafgiveren lettere, når installationen er udført korrekt.

Vendbar ventil

Ventilen kan arbejde med forskellige strømningsretninger. Orkli anbefaler dog, at det varme vand tilføres fra den side, der er længst væk fra håndtaget eller termostathovedet.

Ved at følge den anbefalede orientering opnås den hydrauliske funktion, som producenten har forudsat, samt en korrekt cirkulation i radiatoren.

1/2" han-tilslutning til radiatoren

Tilslutningen til radiatoren er 1/2" han. Orklis datablad angiver en tilslutning med cylindrisk ISO 228/1-gevind med O-ring og beskyttelsesring for tætning i radiatorens fitting samt den tilsvarende gevindtilslutning, der er angivet for enheden.

Denne konfiguration er specifikt udviklet til håndklæderadiatorer, der er kompatible med 1/2" indgang.

M24 x 1,5-tilslutning til røret

Tilslutningen til røret er M24 x 1,5. Ved brug af de relevante adaptertilbehør tilbyder Orkli tilslutninger til forskellige typer og diametre af rør.

• PER / PEX: diametre fra 12 til 20 mm afhængigt af tilbehør.
• Multilagsrør: diametre fra 12 til 20 mm afhængigt af tilbehør.
• PB: diametre fra 12 til 20 mm afhængigt af tilbehør.
• Kobberrør: diametre fra 12 til 16 mm afhængigt af tilbehør.

Vigtigt: tilbehør og fittings til rørtilslutning medfølger ikke og skal vælges efter det installerede rørs materiale og diameter.

M28 x 1-tilslutning til termostathoved

Tilslutningen til det termostatiske aktuatorhoved er M28 x 1. Denne størrelse gør det muligt at udskifte det medfølgende håndtag med et kompatibelt Orkli-termostathoved.

Før installation af et hoved fra en anden producent bør mekanisk og funktionel kompatibilitet med gevind og spindelvandring kontrolleres udtrykkeligt.

Fremstillet i forniklet messing

Ventilhuset er fremstillet af messing EN 12165 CW617 og har en forniklet overfladebehandling. Betjeningsakslen er i rustfrit stål, og lukkeventilens spindel er også fremstillet af messing.

De hydrauliske pakninger er i EPDM, mens betjeningshåndtaget er fremstillet af ABS. Sondeholderen og selve sonden eller pipetten er fremstillet i PA66.

Til vand og glykolblandinger

Ventilen er designet til at arbejde med vand og vand-/glykolblandinger, som ofte anvendes i varmeanlæg. Orkli angiver en maksimal glykolprocent på 30%.

Den tilladte væsketemperatur ligger mellem 5 og 100 °C.

Maksimalt arbejdstryk på 6 bar

Databladet angiver et maksimalt arbejdstryk på 6 bar og et maksimalt differenstryk på 1 bar.

For at reducere risikoen for generende støj i installationen anbefaler Orkli ikke at overstige et differenstryk på 0,3 bar.

Tekniske egenskaber for Orkli 52110-ventilen

• Mærke: Orkli.
• Reference: 52110.
• EAN: 8426562521104.
• Type: termostatisk regulerbar monotubeventil.
• Anvendelse: håndklæderadiatorer.
• Installationstype: monotube.
• Rørføring: vægudgang.
• Hovedposition: venstre.
• Tilslutning til radiator: 1/2" han.
• Tilslutning til rør: M24 x 1,5.
• Tilslutning til termostathoved: M28 x 1.
• Indløbssonde: indbygget.
• Hydraulisk regulering: via spindel.
• Medfølgende betjening: manuelt håndtag.
• Termostathoved: kompatibelt, medfølger ikke.
• Tilslutningstilbehør til rør: medfølger ikke.
• Kompatibelt PER/PEX-, multilags- eller PB-rør: Ø12-20 mm med passende tilbehør.
• Kompatibelt kobberrør: Ø12-16 mm med passende tilbehør.
• Arbejdsmiddel: vand eller glykolblandinger.
• Maksimal glykolkoncentration: 30%.
• Væsketemperatur: 5-100 °C.
• Maksimalt arbejdstryk: 6 bar.
• Maksimalt differenstryk: 1 bar.
• Anbefalet differenstryk for at begrænse støj: ≤0,3 bar.
• Husmateriale: messing EN 12165 CW617.
• Overflade: forniklet.
• Betjeningsaksel: rustfrit stål.
• Lukkeventilens spindel: messing EN 12165 CW617.
• Hydrauliske pakninger: EPDM.
• Håndtag: ABS.
• Sondeholder: PA66.
• Sonde: PA66.

En kompakt løsning til regulering af monotube-håndklæderadiatorer

Orkli 52110 samler tilslutningen af håndklæderadiatoren til monotubesystemet, regulering af gennemstrømningen, mulighed for afspærring af varmeafgiveren og forberedelse til montering af et termostathoved i én samlet enhed. Det specifikke design til vægudgang og venstre hoved gør det muligt at tilpasse installationen til løsninger, hvor denne orientering er nødvendig.

Den indbyggede sonde, reguleringen via spindel og M28 x 1-tilslutningen til termostatisk styring giver en komplet løsning både til nye installationer og til kompatible udskiftninger i monotube-varmesystemer.

Vigtigt: dette produkt inkluderer ventilen med manuelt håndtag og indløbssonde. Termostathovedet og tilbehør/fittings til rørtilslutning medfølger ikke og skal vælges separat afhængigt af det installerede system.
