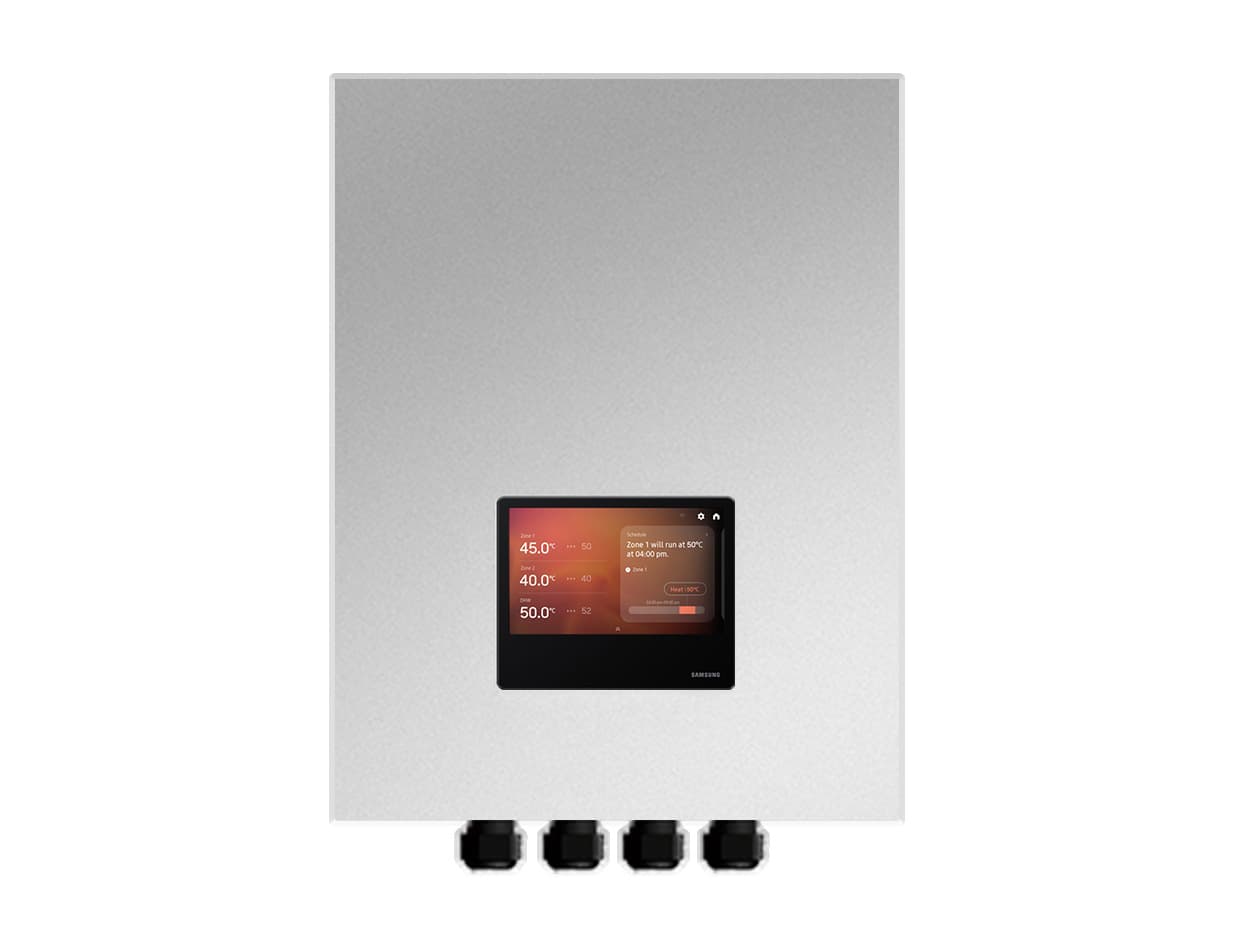

Samsung MCM-D3E0N kaskadekontroller

Den kaskadestyring Samsung MCM-D3E0N er designet til at styre installationer bestående af flere luft-til-vand-varmepumper Samsung EHS Mono fra ét enkelt styresystem. Den gør det muligt at tilslutte mellem 2 og 8 udendørsenheder og opnå en samlet effekt på op til 128 kW, hvilket giver en løsning, der er særligt velegnet til flerfamiliehuse, erhvervsbygninger, fællesinstallationer og projekter med høje krav til opvarmning, køling og varmt brugsvand.

Styringen fordeler automatisk varmebehovet mellem de tilsluttede varmepumper og sætter kun det nødvendige antal enheder i drift på hvert tidspunkt. Den har desuden en 7-tommer AI Home touchskærm, WiFi-forbindelse, integration med Samsung SmartThings, energiovervågning og styring af op til to varmezoner.

Kaskadestyring af op til 8 Samsung EHS-varmepumper

Samsung MCM-D3E0N’s primære funktion er at koordinere flere EHS Mono udendørsenheder, så de arbejder som én samlet varmeløsning.

Systemet understøtter maksimalt 8 varmepumper tilsluttet én styring. Samsung understøtter installationer med enheder af samme kapacitet samt kombinationer af forskellige effekter, så længe de tilhører samme kompatible produkttype.

Med otte enheder på 16 kW kan installationen nå en samlet kapacitet på op til 128 kW, hvilket gør det muligt at anvende Samsung varmepumpeteknologi i projekter med væsentligt større varmebehov end en enkelt boliginstallation.

Automatisk styring efter varmebehov

Styringen analyserer løbende installationens behov for opvarmning, køling og varmt brugsvand og tilpasser antallet af varmepumper, der skal være aktive.

Når behovet stiger, kan systemet gradvist inddrage flere enheder i driften. Når behovet falder, reduceres antallet af aktive varmepumper for at undgå unødvendig drift.

Denne strategi gør det muligt at arbejde med en kapacitet, der er tilpasset bygningens reelle behov, og udnytte en installation med flere varmepumper mere effektivt.

Balancering af driftstimer

Samsung MCM-D3E0N håndterer også fordelingen af driftstimer mellem udendørsenhederne.

For at balancere anvendelsen kan styringen starte den enhed, der har færrest driftstimer, og stoppe den, der har været i drift længst.

Denne logik fordeler arbejdet mellem de forskellige varmepumper i kaskaden i stedet for altid at lade de samme enheder køre.

Kontinuerlig drift ved fejl på en enhed

En kaskadeinstallation giver desuden en højere grad af driftskontinuitet. Hvis en af varmepumperne får en fejl, kan systemet identificere den berørte enhed og fortsætte driften med de øvrige tilgængelige enheder.

På den måde medfører en enkelt fejl ikke nødvendigvis, at hele varmeanlægget stopper, hvilket er særligt interessant i bygninger med konstant behov for varme eller varmt brugsvand.

Opvarmning, køling og varmt brugsvand

Kaskadestyringen er forberedt til at håndtere forskellige varmebehov i en Samsung EHS-installation:

• Opvarmning.
• Køling.
• Produktion af varmt brugsvand (VVB).
• Styring af to varmezoner.

Det gør det muligt at anvende det samme styresystem i projekter, der kombinerer klimastyring og varmtvandsproduktion via flere luft-til-vand-varmepumper.

Styring af to varmezoner

MCM-D3E0N understøtter styring af to uafhængige zoner, hvilket gør det lettere at etablere installationer med forskellige hydrauliske kredsløb eller temperaturbehov.

Styringen kan arbejde med zonepumper og blandeventiler for at koordinere installationens hydrauliske drift i henhold til det valgte systemdiagram.

Denne mulighed er særligt nyttig i systemer, der for eksempel kombinerer gulvvarme med andre varmekilder eller bygningszoner, som kræver forskellige driftsforhold.

7-tommer AI Home touchskærm

Styringen er udstyret med en 7-tommer AI Home touchskærm, som giver en grafisk brugerflade til styring og overvågning af installationen.

Via skærmen kan man få adgang til driftsinformation, temperaturer, driftstilstande, programmering og forskellige parametre relateret til EHS-systemet.

Brugerfladen gør det muligt at samle styringen af en installation, der kan bestå af flere varmepumper og forskellige hydrauliske kredsløb, ét centralt sted.

Integreret WiFi og Samsung SmartThings

MCM-D3E0N har integreret WiFi-forbindelse og kan integreres i Samsung SmartThings-økosystemet.

Via en Samsung-konto og en kompatibel WiFi-forbindelse kan brugeren registrere installationen i SmartThings og få adgang til tilsluttede overvågnings- og styringsfunktioner.

Samsung angiver brug af 2,4 GHz WiFi-netværk til styringen.

Overvågning af energiforbrug

Systemet giver mulighed for at se information om installationens energiforbrug og de tilsluttede udendørsenheder.

Energiovervågningen gør det lettere at analysere kaskadesystemets drift og se, hvordan behovet fordeles mellem de forskellige varmepumper.

Med SmartThings-forbindelsen kan der desuden anvendes visnings- og energikonfigurationsfunktioner, der er kompatible med installationen.

Tidsprogrammering

Styringen gør det muligt at oprette driftsprogrammer, så systemet kan tilpasses bygningens tidsplaner og varmebehov.

Det er muligt at definere driftsperioder og setpunkter for at reducere unødvendig brug af klimaanlægget, når bestemte zoner eller installationer ikke har behov for drift.

Hjemmefra-tilstand

Blandt funktionerne findes Hjemmefra-tilstand, som er udviklet til at holde opvarmningen på en reduceret temperatur i perioder, hvor bygningen er tom.

Denne funktion er nyttig til at opretholde minimale forhold i bygningen uden at bruge installationen med samme komfortparametre som i en normal beboelsesperiode.

Lydsvag tilstand

Systemet har også en lydsvag tilstand, som gør det muligt at tilpasse varmepumpens drift, når det er nødvendigt at reducere installationens akustiske påvirkning.

Tilgængelighed og funktion afhænger af de tilsluttede EHS-udendørsenheder og den konfiguration, der er udført under idriftsættelsen.

Styring af solcelleproduktion og Smart Grid

Styringen har funktioner relateret til PV Ready og Smart Grid Ready, hvilket gør det muligt at integrere varmeproduktionen i bygningens energistyringsstrategier.

I korrekt konfigurerede installationer kan tilgængelig solcelleenergi eller bestemte eksterne signaler bruges til at tilpasse varmepumpens drift og udnytte den tilgængelige energi mere effektivt.

Styring af pumper, ventiler og hjælpekomponenter

Ud over at styre udendørsenhederne er MCM-D3E0N forberedt til at arbejde med forskellige hydrauliske og hjælpekomponenter i en EHS-installation.

Afhængigt af den udførte konfiguration kan den styre eller give styresignaler til elementer som:

• Primærpumper.
• Sekundærpumper.
• Zonekredspumper.
• 2- og 3-vejsventiler.
• Blandeventiler.
• Elpatron til opvarmning.
• Elpatron til varmt brugsvand.
• Backup-kedel.
• Temperatursensorer.

Den konkrete konfiguration afhænger af projektets hydrauliske design og skal udføres i henhold til Samsungs fastlagte skemaer og parametre.

Medfølgende temperatursensorer

Styringen leveres med sensorer, der er beregnet til at overvåge forskellige temperaturer i den hydrauliske installation.

Samsung-dokumentationen omfatter sensorer til parametre som tanktemperatur, vand ind og vand ud samt forskellige kontrolpunkter, der er nødvendige for korrekt styring af kaskadesystemet.

Kompatibilitet med Samsung EHS Mono

MCM-D3E0N er specifikt udviklet til varmepumpesystemer i serien Samsung EHS Mono.

Samsung angiver brug med forskellige kompatible familier, herunder:

• EHS Mono R32.
• EHS Mono HT Quiet.
• EHS Mono R290.
• EHS Mono R290 med integreret pumpe.

De enheder, der tilsluttes i samme kaskade, skal tilhøre samme produkttype. Man må ikke blande forskellige inkompatible familier i samme kaskade.

Det er dog muligt at kombinere forskellige kapaciteter inden for samme kompatible familie; for eksempel enheder med forskellige effekter i Mono R290-serien.

Control Kit MIM-E03GN afhængigt af udendørsenheden

I visse EHS Mono-konfigurationer er det nødvendigt at installere et Samsung MIM-E03GN Control Kit til hver udendørsenhed for at sikre kommunikation og styring af kaskaden.

Samsung angiver, at modellerne EHS Mono R290 med integreret pumpe kan fungere i kaskadeløsningen uden MIM-E03GN, mens andre kompatible familier kræver det relevante kontrolkit.

Behovet for tilbehøret skal altid kontrolleres ud fra den præcise reference på de varmepumper, der vælges til projektet.

Enfaset strømforsyning

Styringen anvender en 220-240 V / 50 Hz strømforsyning.

Den elektriske tilslutning, beskyttelse og kabelføring skal dimensioneres og udføres i overensstemmelse med Samsungs installationsmanual og gældende lovgivning.

Dimensioner på Samsung MCM-D3E0N

Styringen har nettomål på 380 mm i bredden, 480 mm i højden og 150 mm i dybden.

Samsung angiver i øjeblikket en nettovægt på 7,3 kg. Emballagens mål er 445 x 605 x 250 mm, med en bruttovægt på cirka 11,4 kg.

Tekniske egenskaber for Samsung MCM-D3E0N

• Mærke: Samsung.
• Reference: MCM-D3E0N.
• Type: kaskadestyring til luft-til-vand-varmepumpe.
• Kompatibel serie: Samsung EHS Mono.
• Antal udendørsenheder: 2 til 8.
• Maksimal systemkapacitet: op til 128 kW.
• Opvarmning: ja.
• Køling: ja.
• Produktion af varmt brugsvand: ja.
• Styring af to zoner: ja.
• Automatisk styring af kaskadeenheder: ja.
• Balancering af driftstimer: ja.
• Delvis drift ved fejl på en enhed: ja, afhængigt af systemkonfiguration.
• Skærm: AI Home touch.
• Skærmstørrelse: 7 tommer.
• Integreret WiFi: ja.
• SmartThings: kompatibel.
• WiFi-netværk: 2,4 GHz.
• Energiovervågning: ja.
• Programmering: ja.
• Hjemmefra-tilstand: ja.
• Lydsvag tilstand: ja.
• PV Ready: ja.
• Smart Grid Ready: ja.
• Styring af hydrauliske pumper: ja, afhængigt af konfiguration.
• Styring af ventiler: ja, afhængigt af konfiguration.
• Styring af elpatroner: ja.
• Styring af backup-kedel: tilgængelig afhængigt af konfiguration.
• Strømforsyning: 220-240 V / 50 Hz.
• Nettomål: 380 x 480 x 150 mm.
• Nettovægt: 7,3 kg.
• Emballagemål: 445 x 605 x 250 mm.
• Bruttovægt: 11,4 kg.
• Farve: satin grå.

Centralt styresystem til højtydende EHS-installationer

Samsung MCM-D3E0N udvider mulighederne for EHS Mono-varmepumper ud over en enkelt installation ved at koordinere op til otte enheder som ét samlet varmesystem.

Den automatiske behovsstyring, balancering af driftstimer, muligheden for at nå op til 128 kW samt styring af opvarmning, køling, varmt brugsvand og to zoner gør den til en løsning, der er særligt målrettet fællesinstallationer og professionelle projekter.

Integrationen af AI Home 7 tommer, WiFi, SmartThings, energiovervågning samt funktioner til integration af solceller og Smart Grid gør det desuden muligt at centralisere driften og energiovervågningen af en Samsung EHS kaskadeinstallation.
