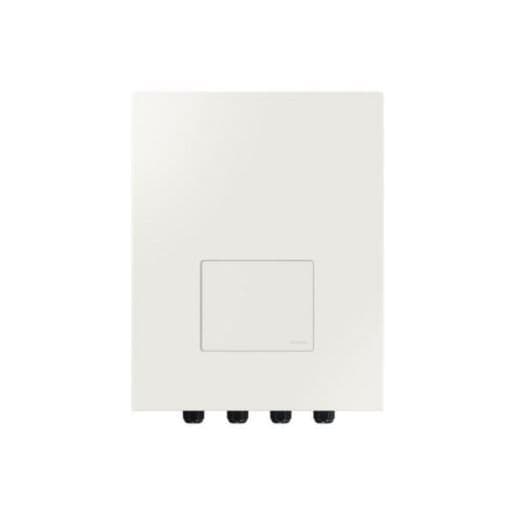

Kontrolsæt i kaskade Samsung MIM-E03CN

Samsung MIM-E03GN er et specifikt styresæt til integration af Samsung EHS Mono udendørsenheder uden indbygget cirkulationspumpe i et kaskadebaseret aerotermisystem. Det arbejder sammen med Samsung MCM-D3E0N centrale kaskadestyring og gør det muligt for hver kompatibel udendørsenhed at kommunikere og fungere koordineret i installationer til opvarmning, køling og brugsvand med høj effekt.

Samsung angiver, at der skal installeres én MIM-E03GN pr. kompatibel udendørsenhed, som kræver et styresæt. Med denne arkitektur kan kaskadesystemet håndtere op til 8 EHS Mono varmepumper og opnå en maksimal samlet effekt på 128 kW, hvilket er en løsning særligt velegnet til flerfamiliehuse, store boliger og kommercielle anvendelser, der kræver større varmeeffekt.

Specifikt kit til Samsung EHS kaskadesystemer

MIM-E03GN er udviklet specifikt til Samsungs nye kaskadestyringssystem. Dets funktion er at fungere som styreinterface for hver kompatibel EHS Mono udendørsenhed uden integreret pumpe, så den kan tilsluttes den primære MCM-D3E0N-controller.

Samsung angiver udtrykkeligt, at MIM-E03GN er det dedikerede kit til udendørsenheder, der er tilsluttet kaskadesystemet, og at andre styresæt ikke må anvendes som erstatning i denne konfiguration.

Op til 8 varmepumper og 128 kW effekt

Når det anvendes sammen med MCM-D3E0N kaskadestyringen, kan systemet håndtere op til 8 Samsung EHS Mono udendørsenheder. Med enheder på op til 16 kW kan installationen nå en maksimal samlet kapacitet på 128 kW.

Denne modulære konfiguration gør det muligt at tilpasse den tilgængelige effekt til bygningens varmebehov. Systemet kan koordinere de forskellige varmepumpers drift efter behov og undgå, at alle enheder behøver at arbejde samtidig, når det ikke er nødvendigt.

Modulær drift og lastfordeling

Samsungs kaskadeløsning er designet til at modulere den samlede kapacitet efter behovet for opvarmning, køling eller brugsvand. Den primære controller koordinerer de tilsluttede udendørsenheder og fordeler belastningen mellem dem for at tilpasse produktionen til installationens behov.

Samsung tillader kombination af udendørsenheder med forskellige effekter, så længe de tilhører samme produkttype. For eksempel kan forskellige kapaciteter inden for samme EHS Mono R290-familie kombineres i et system.

Det er ikke tilladt at blande forskellige, inkompatible produktfamilier i samme kaskade. Valget af enheder skal ske i henhold til Samsungs kombinationstabeller og tekniske anvisninger.

Kompatibel med forskellige EHS Mono-serier

Samsungs kaskadesystem understøtter forskellige familier af EHS Mono varmepumper. MIM-E03GN anvendes på kompatible enheder, der kræver et individuelt styresæt for at kunne tilsluttes den centrale controller.

• Samsung EHS Mono R32: kompatibel med kaskadesystemet via MIM-E03GN afhængigt af model.
• Samsung EHS Mono HT Quiet: kompatibel med kaskadesystemet via MIM-E03GN.
• Samsung EHS Mono R290: kompatibel via MIM-E03GN i versioner uden integreret pumpe.
• Samsung EHS Mono R290 med integreret pumpe: kræver ikke MIM-E03GN.

Samsung angiver, at R290 Mono-enheder med integreret pumpe kan tilsluttes kaskadesystemet uden dette styresæt, da de nødvendige komponenter er indbygget.

Primær controller MCM-D3E0N påkrævet

MIM-E03GN er ikke i sig selv anlæggets mastercontroller. Dets funktion er at forbinde en enkelt udendørsenhed til kaskadesystemet. Den overordnede styring af hele anlægget varetages af Samsung MCM-D3E0N, som fungerer som central controller.

I installationer med flere udendørsenheder uden indbygget pumpe anvendes én MIM-E03GN til hver varmepumpe, mens én enkelt MCM-D3E0N styrer hele systemet.

Opvarmning, køling og brugsvand

Samsungs EHS Cascade-system er klar til at håndtere installationer til opvarmning, køling og produktion af brugsvand. Det gør det muligt at anvende flere varmepumper som én samlet, koordineret installation og tilpasse driften til bygningens varmebehov.

Kaskadestyringen kan desuden håndtere to uafhængige varmekredse og understøtter integration med andre varmekilder til opbygning af hybride systemer, forudsat at projektet overholder de betingelser og hydrauliske skemaer, som Samsung foreskriver.

Større driftssikkerhed

En installation med flere varmepumper i kaskade giver en modulær arkitektur sammenlignet med løsninger baseret på én enkelt maskine med høj effekt. Samsung har designet systemet, så controlleren i visse fejlscenarier kan isolere en enhed og holde de øvrige tilgængelige enheder i drift.

Denne strategi gør det muligt at opretholde varmeproduktion, mens den berørte enhed efterses, og er særligt interessant i bygninger, hvor opvarmning eller produktion af brugsvand er af stor betydning.

Integration med Modbus og tilsluttede systemer

Den centrale MCM-D3E0N-controller, der anvendes sammen med MIM-E03GN, er kompatibel med Modbus-kommunikation for at lette integrationen med eksterne bygningsstyrings- og administrationssystemer.

Kaskadeplatformen tilbyder også kompatibilitet med EHS Cloud og SmartThings i de firmwareversioner, som Samsung angiver. Disse funktioner vedrører kaskadestyringssystemet og kan kræve internetforbindelse, Samsung-konto og yderligere kommunikationskomponenter afhængigt af den installerede konfiguration.

Flowføler inkluderet

Leveringen af MIM-E03GN inkluderer en flowføler med 1,5 meter kabel. Denne komponent gør det muligt at overvåge vandflowet til den udendørsenhed og indgår i de nødvendige dele til korrekt integration af varmepumpen i kaskadens hydrauliske system.

De nødvendige rørtilslutninger til hydraulisk integration af kittet samt fastgørelsesdele og pakninger medfølger også.

Leveringsindhold for Samsung MIM-E03GN

• Styresæt: Samsung MIM-E03GN.
• Flowføler: 1 stk. med 1,5 m kabel.
• Højre rørtilslutning: udvendig Ø 28 mm, 1 stk.
• Venstre rørtilslutning: udvendig Ø 28 mm, 1 stk.
• Fastgørelsesdele: 2 stk.
• O-ringe: 2 stk.

Dimensioner og strømforsyning

MIM-E03GN har et vægmonteret format med mål på 380 x 480 x 150 mm og en nettovægt på ca. 6,7 kg. Strømforsyningen er enfaset 230 V og 50 Hz.

Kommunikationen med systemet anvender specifik styrekabling, som skal installeres i overensstemmelse med de tværsnit, føringsveje og krav, der er angivet i Samsungs installationsmanual.

Tekniske specifikationer for Samsung MIM-E03GN

• Mærke: Samsung.
• Reference: MIM-E03GN.
• Type: styresæt til EHS kaskadesystem.
• Anvendelse: kompatible Samsung EHS Mono udendørsenheder uden integreret pumpe.
• Kompatibel hovedcontroller: MCM-D3E0N.
• Antal nødvendige kits: 1 pr. kompatibel udendørsenhed, der kræver Control Kit.
• Maksimalt antal udendørsenheder pr. kaskadecontroller: 8.
• Maksimal systemkapacitet i kaskade: op til 128 kW med 8 enheder á 16 kW.
• Strømforsyning: enfaset, 230 V, 50 Hz.
• Angivet kommunikationskabeltværsnit: 0,75 mm².
• Antal enheder, der styres direkte af hver MIM-E03GN: 1.
• Flowføler: inkluderet.
• Flowfølerkabels længde: 1,5 m.
• Medfølgende hydrauliske tilslutninger: 2 x udvendig Ø28 mm.
• Dimensioner: 380 x 480 x 150 mm.
• Nettovægt: ca. 6,7 kg.
• Installation: vægmonteret.

Kompatibilitet i kaskadeinstallationen

Samsung fastsætter, at det maksimale antal udendørsenheder, der kan tilsluttes én enkelt MCM-D3E0N-controller, er otte. De anvendte enheder skal tilhøre samme produktfamilie, men der kan anvendes forskellige kapaciteter inden for denne familie.

For eksempel er det muligt at kombinere forskellige kompatible effekter af EHS Mono R290 i samme installation, men ikke frit blande R290-, R32- og HT Quiet-enheder i én og samme kaskade.

Samsung EHS Mono R290-enheder med integreret cirkulationspumpe kan arbejde direkte med kaskadestyringen og kræver ikke MIM-E03GN. Kompatible enheder uden integreret pumpe anvender derimod dette kit som individuel grænseflade til systemet.

Løsning til aerotermiske installationer med høj effekt

Samsung MIM-E03GN gør det muligt at omdanne flere kompatible EHS Mono varmepumper til en koordineret, modulær installation via MCM-D3E0N-controlleren. Denne arkitektur gør det muligt at nå op til 128 kW med otte enheder, gradvist tilpasse effekten efter behov og opnå større fleksibilitet end en løsning baseret på én enkelt enhed med høj kapacitet.

På grund af sine egenskaber er det en løsning, der er særligt velegnet til flerfamiliehuse, kommercielle anvendelser og centraliserede aerotermiprojekter, hvor det er nødvendigt at kombinere flere Samsung EHS Mono varmepumper.

Vigtigt: MIM-E03GN er et individuelt styresæt til kaskadesystemet og erstatter ikke den primære MCM-D3E0N-controller. Den nøjagtige kompatibilitet for hver udendørsenhed skal kontrolleres, før installationen projekteres. ClimateHub og Hydro Unit er ikke kompatible med denne kaskadeløsning ifølge Samsungs aktuelle dokumentation.
