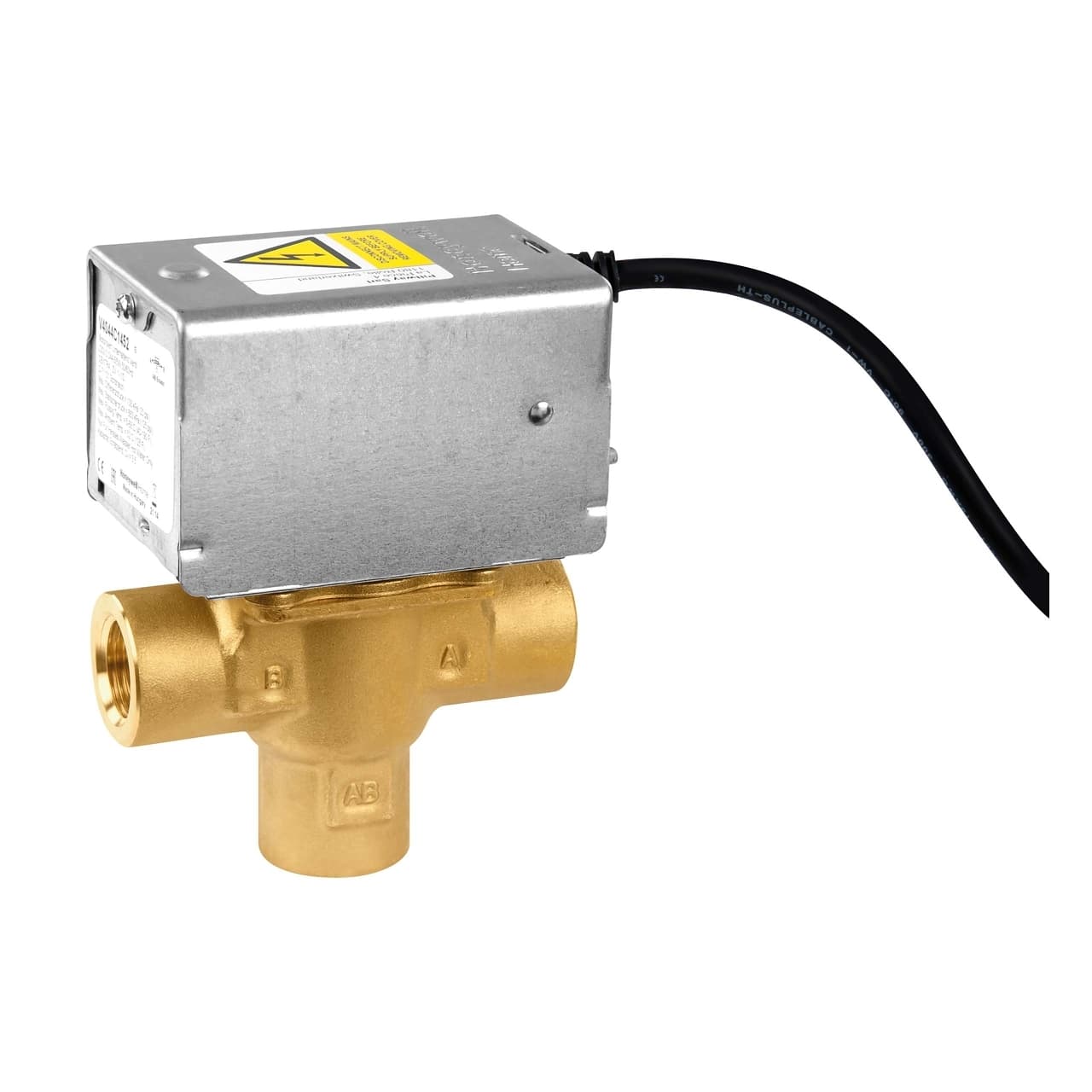

Motoriseret trevejskugleventil 1"

Resideo V4044F1034/U motoriseret zoneventil er en 3-vejs omskifterventil med 1" indvendigt gevind (DN25), designet til at styre flowet af varmt eller koldt vand i varme- og køleanlæg. Udstyret med 230 V elektrisk aktuator, fjederretur og SPST-hjælpekontakt gør den det muligt automatisk at styre cirkulationen mellem de forskellige grene i et hydraulisk anlæg.

Denne model tilhører Resideo V4044F-serien og er særligt velegnet til boliginstallationer og mindre kommercielle anvendelser. Dens messinghus, topositionsdrift og kompakte konstruktion gør den nem at integrere i hydroniske systemer til komfortkøling, opvarmning og køling.

Hovedegenskaber for Resideo V4044F1034/U-ventilen

• Type: motoriseret 3-vejs omskifterventil.
• Tilslutning: 1" indvendigt gevind.
• Nominel diameter: DN25.
• Forsyning: 230 V AC, 50 Hz.
• Aktivering: elektrisk topositionsdrift med fjederretur.
• Kvs-værdi: 8,1.
• Maks. driftstryk: 8,6 bar.
• Maks. differenstryk ved lukning: 0,55 bar.
• Hjælpekontakt: SPST.
• Mediets temperatur: fra 5 til 88 °C.
• Maks. omgivelsestemperatur: 50 °C.
• Husmateriale: messing.
• Aktuatorens dæksel og base: galvaniseret stål.
• Reference: V4044F1034/U.

Automatisk flowstyring i varme- og køleanlæg

Resideo V4044F1034/U er udviklet til automatisk omstilling af flowet mellem AB-A og AB-B. På den måde kan vandet ledes til forskellige kredsløb afhængigt af anlæggets behov, hvilket gør den velegnet til zoneopdelte varmesystemer, hydronisk komfortkøling og andre anvendelser, hvor der skal vælges mellem to hydrauliske veje automatisk.

Dens topositionsfunktion forenkler styringen af anlægget: et elektrisk signal aktiverer ventilens motor, og fjederretursystemet bringer automatisk ventilen tilbage til den relevante position, når strømforsyningen afbrydes.

1" tilslutning og Kvs-kapacitet 8,1

Ventilen er udstyret med 1" indvendige gevindtilslutninger, svarende til DN25, en almindelig dimension i hydrauliske varme- og kølekredsløb. Dens Kvs-værdi på 8,1 gør den velegnet til installationer, der kræver høj gennemstrømningskapacitet inden for fabrikantens hydrauliske grænser.

Det angivne maksimale driftstryk fra Resideo er 8,6 bar, mens det maksimale differenstryk ved lukning er 0,55 bar.

230 V motoraktuator med fjederretur

Aktuatoren drives af en forsyning på 230 V AC ved 50 Hz og anvender et fjederretursystem. Ventilen er designet til cyklisk drift og skifter mellem sine to positioner efter signaler fra styresystemet.

Mekanismen har desuden manuel betjening, som er nyttig til at positionere ventilen under visse installations- og kontrolopgaver eller ved manglende strømforsyning.

Integreret SPST-hjælpekontakt

Et af de særlige kendetegn ved V4044F-versionen er den integrerede SPST-endestop-hjælpekontakt. Denne kontakt gør det muligt at koordinere ventilens funktion med andet udstyr i anlægget, f.eks. en kedel, en cirkulationspumpe eller andre komponenter i styresystemet.

Dermed kan ventilen indgå i reguleringssystemer, hvor det er nødvendigt elektrisk at bekræfte en bestemt position, før et andet element i installationen aktiveres.

Robust konstruktion til hydroniske installationer

Resideo V4044F1034/U’s hydrauliske hus er fremstillet af messing, mens aktuatorens dæksel og base er lavet af galvaniseret stål. Spindlen er i rustfrit stål, og de interne tætningselementer består af elastomere materialer, der er tilpasset drift med vandkredsløb.

Ventilen kan anvendes med vand eller vand-glykolblandinger, der er kompatible med Resideos specifikationer og VDI 2035-standarden. Mediets temperaturinterval ligger mellem 5 og 88 °C, så den kan bruges i både varme- og kølekredsløb.

Forenklet vedligeholdelse

Konstruktionen i V4044-serien er udviklet til at gøre installation og vedligeholdelse lettere. Resideo angiver, at motorenheden kan udskiftes uden at afmontere ventilhusets hydrauliske tilslutninger eller tømme hele kredsløbet, hvilket reducerer indsatsen ved servicearbejde.

Derudover gør det kompakte design installationen lettere i teknikrum, installationsskabe og andre steder med begrænset plads.

Anvendelser for Resideo V4044F1034/U zoneventilen

Denne motoriserede 3-vejs ventil er velegnet til hydronisk styring i forskellige typer installationer, herunder:

• Boliginstallationer til opvarmning.
• Zoneopdelte varmesystemer.
• Vandbaserede kølekredsløb.
• Hydroniske komfortklimaanlæg.
• Mindre kommercielle installationer.
• Styring og omstilling af varmt eller koldt vand mellem to kredsløb.
• Installationer, hvor ventilen skal koordineres med en pumpe, kedel eller anden enhed via hjælpekontakt.

Tekniske data for Resideo V4044F1034/U

• Mærke: Resideo.
• Serie: V4044F.
• Reference: V4044F1034/U.
• Ventiltype: omskifter-zoneventil.
• Antal veje: 3.
• Styringstype: 2 positioner.
• Tilslutningsstørrelse: 1".
• Nominel diameter: DN25.
• Tilslutningstype: BSPP indvendigt gevind.
• Kvs: 8,1.
• Cv: 9,5.
• Forsyning: 230 V AC.
• Frekvens: 50 Hz.
• Hjælpekontakt: ja.
• Type hjælpekontakt: SPST.
• Retur: fjederretur.
• Manuel betjening: ja.
• Maks. driftstryk: 8,6 bar.
• Maks. differenstryk ved lukning: 0,55 bar.
• Min. medietemperatur: 5 °C.
• Maks. medietemperatur: 88 °C.
• Maks. omgivelsestemperatur: 50 °C.
• Husmateriale: messing.
• Spindelmateriale: rustfrit stål.
• Kuglemateriale: NBR.
• Pakningsmateriale: EPDM.
• Kompatible medier: vand og vand-glykolblandinger i henhold til fabrikantens angivne betingelser.

3-vejs ventil til zonevis regulering

Takket være kombinationen af DN25 1" tilslutning, Kvs 8,1, 230 V forsyning, fjederretur og hjælpekontakt gør Resideo V4044F1034/U det muligt at automatisere vandfordelingen i varme- og køleanlæg. Dens 3-vejs konfiguration letter omstillingen mellem to kredsløb, mens hjælpekontakten gør det muligt at integrere den med andre komponenter i klimaanlægget.

For at sikre korrekt drift af ventilen skal flowretning, monteringspositioner, tryk- og temperaturgrænser samt de elektriske tilslutningsanvisninger fra Resideo overholdes.
